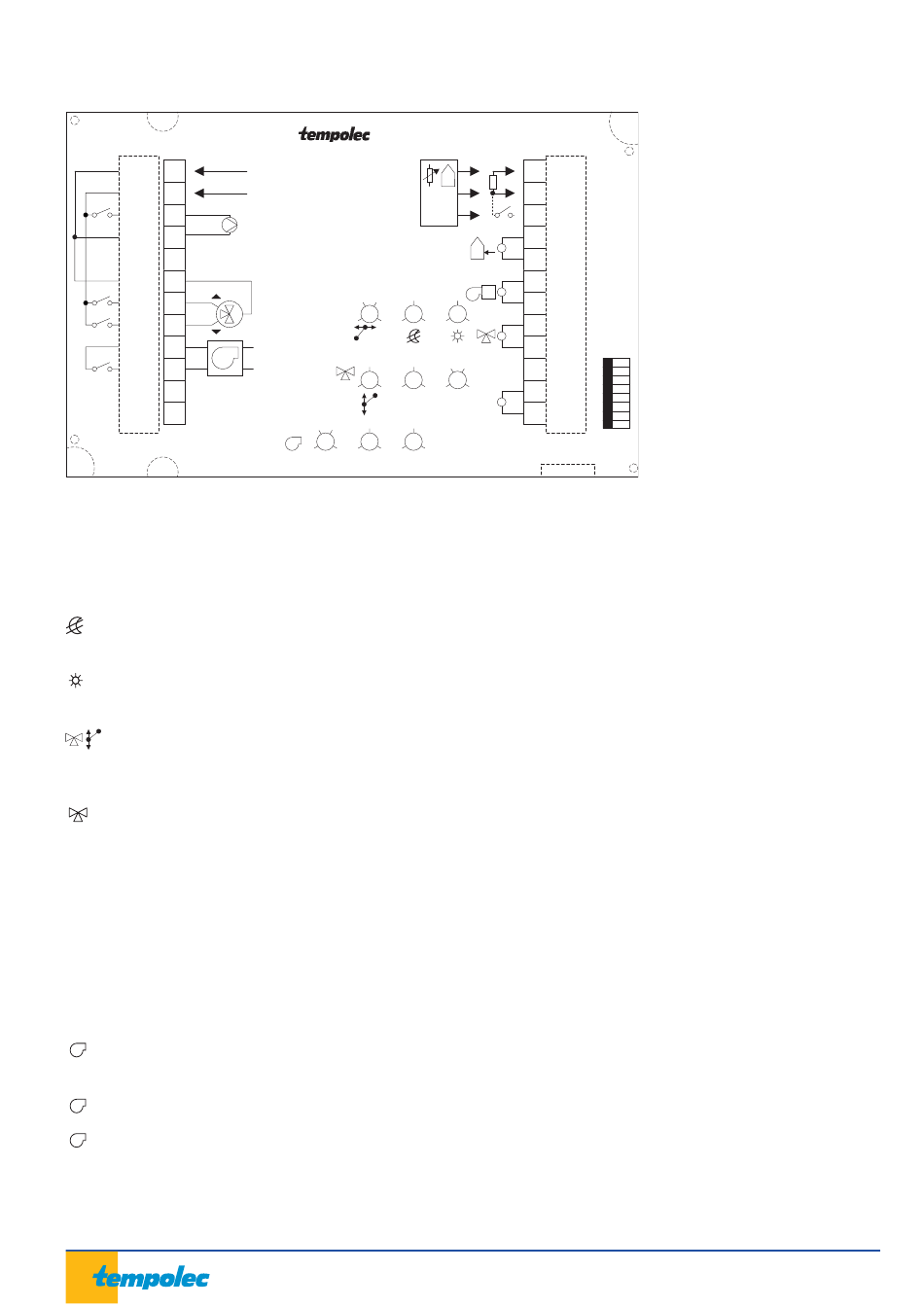

4.2 SAM 2001 - face arrière
N
230 V~/50 Hz
L
R4
Cc
N
CB
N
R
R2
ON
B
W
R3
OFF
3
3
R1
Réglages
KLZ
température extérieure pour laquelle l'installation de chauffage a été calculée.
Réglage d'usine: -10 °C.
température extérieure en dessous de laquelle le régime réduit est supprimé.
Réglage d'usine: -10 °C.
température extérieure au-dessus de laquelle la fonction chauffage n'est plus possible
(régime été automatique). Réglage d'usine: 20 °C.
température de départ de base (pied de courbe de chauffe) correspondant à la
température extérieure à partir de laquelle la fonction «chauffer» est autorisée.
Réglage d'usine: 20 °C.
°C max température de départ maxi (pour protection chauffage sol par exemple).
Attention: cette fonction de protection n'est possible que si la vanne mélangeuse est
en état de se refermer électriquement. Idéalement, il faut prévoir une protection
hydraulique ou électrique externe (thermostat par ex.) pour éviter une température de
départ trop élevée. Réglage d'usine: 50 °C.
NZ
zone neutre ou zone d'équilibre du mélangeur. La température réglée correspond à
l'écart de température entre les impulsions d'ouverture et de fermeture de la vanne
mélangeuse.
Réglage d'usine: 1,5 K.
°C min température minimum autorisée à la chaudière hors régime été.
Réglage d'usine: 20 °C.
°C max température maximum autorisée à la chaudière. Réglage d'usine: 80 °C.
t min
durée minimum de fonctionnement du brûleur pour éviter des enclenchements/
déclenchements trop fréquents. Réglage d'usine: 0,5 minutes.
®
®
SAM 2001
chauffage/
verwarming
-10
-15
-10
230 V~
-5
-20 -20
KLZ
~
40
65
20
60
40
°C max
30
40
70
6
20
50
50
90
0,5
°C min
°C max
t min
15 k
Fb1
Fb
RAM
SAD
X
SAR
A
AA
A
V1
V1
23
V1
0
17
30
V2
V2
V2
3
4,5
1
2
3
4
90
1,5
6
M
5
V3
NZ
6
V3
7
8
10
OFF
ON
Description des réglages - page 17
