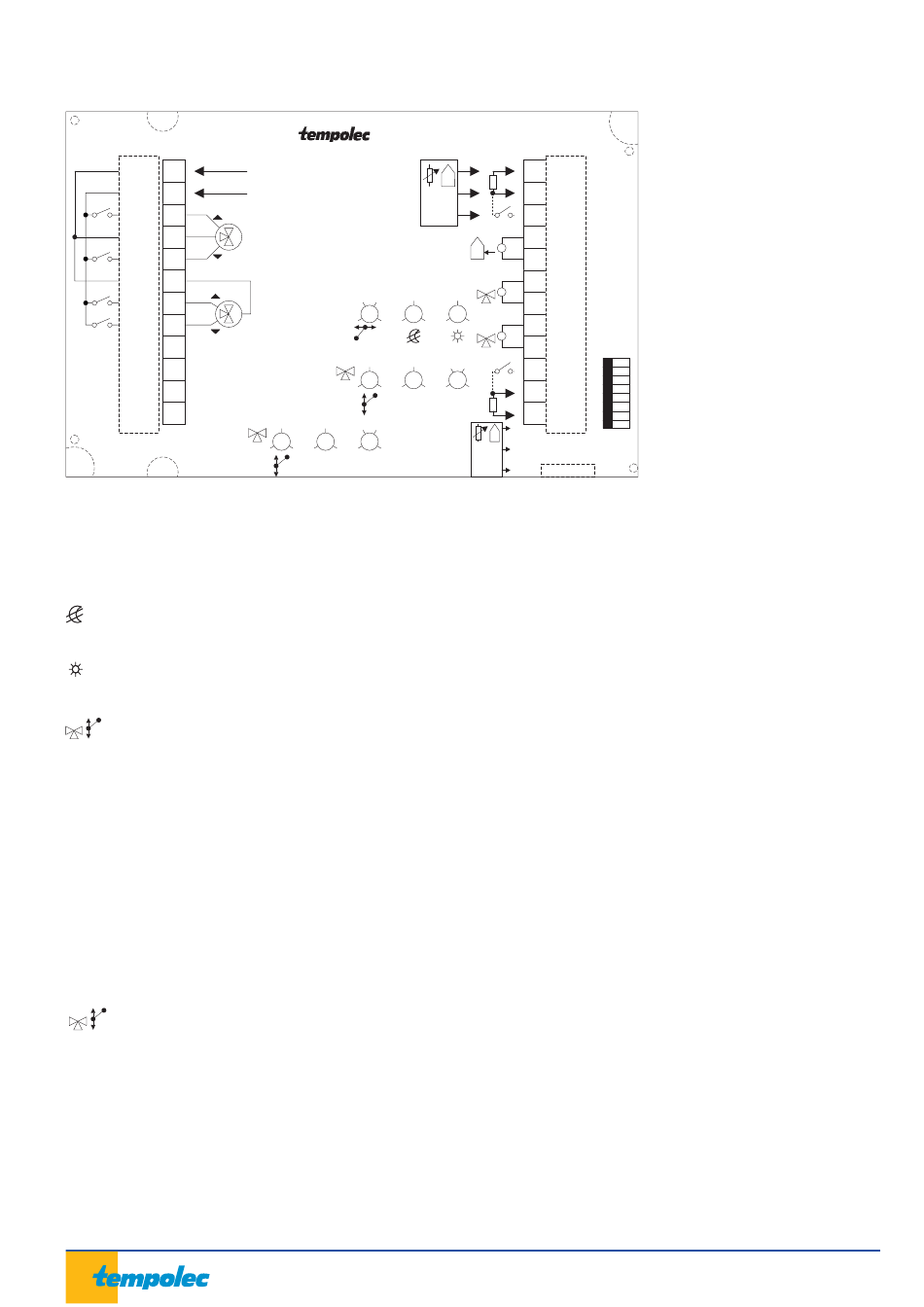

4.6 SAM 2003 - face arrière
N
230 V~/50 Hz
L
R4
B1
ON
N
1
R1
R5
OFF
W1
N
R2
R2
ON
B2
2
W2
R3
OFF
Réglages
KLZ
température extérieure pour laquelle l'installation de chauffage a été calculée.
Réglage d'usine: -10 °C.
température extérieure en dessous de laquelle le régime réduit est supprimé.
Réglage d'usine: -10 °C.
température extérieure au-dessus de laquelle la fonction chauffage n'est plus possible
(régime été automatique). Réglage d'usine: 20 °C.
1
température de départ de base pour le circuit n° 1 (pied de courbe de chauffe)
correspondant à la température extérieure à partir de laquelle la fonction «chauffer» est
autorisée.
°C max 1 température de départ maxi pour le circuit n° 1 (pour protection chauffage sol par ex.).
Attention: cette fonction de protection n'est possible que si la vanne mélangeuse est
en état de se refermer électriquement. Idéalement, il faut prévoir une protection
hydraulique ou électrique externe (thermostat par ex.) pour éviter une température de
départ trop élevée. Réglage d'usine: 50 °C.
NZ1
zone neutre ou zone d'équilibre du mélangeur n° 1. La température réglée correspond
à l'écart de température entre les impulsions d'ouverture et de fermeture de la vanne
mélangeuse. Réglage d'usine: 1,5 K.
2
température de départ de base pour le circuit n° 2 (pied de courbe de chauffe)
correspondant à la température extérieure à partir de laquelle la fonction «chauffer» est
autorisée.
°C max 2 température de départ maxi pour le circuit n° 2 (pour protection chauffage sol par ex.).
Attention: cette fonction de protection n'est possible que si la vanne mélangeuse est
en état de se refermer électriquement. Idéalement, il faut prévoir une protection
hydraulique ou électrique externe (thermostat par ex.) pour éviter une température de
départ trop élevée. Réglage d'usine: 50 °C.
®
®
SAM 2003
230 V~
-10
-15
-10
230 V~
-5
-20 -20
KLZ
40
65
1
20
60
40
°C max
40
65
3
4,5
2
20
60
40
90
1,5
6
°C max
NZ
15 k
Fb1
Fb
RAM
SAD
X1
SAR
A
AA
A
V1
1
V1
23
V1
0
17
30
V2
2
V2
V2
3
4,5
1
X2
2
3
4
90
1,5
6
Fb
5
NZ
15 k
6
Fb2
7
8
RAM
SAD
SAR
OFF
ON
Description des réglages - page 25
