Le circulateur primaire ou de boucle est conseillé afin de garantir un débit constant dans la
chaudière quelle que soit la position des vannes

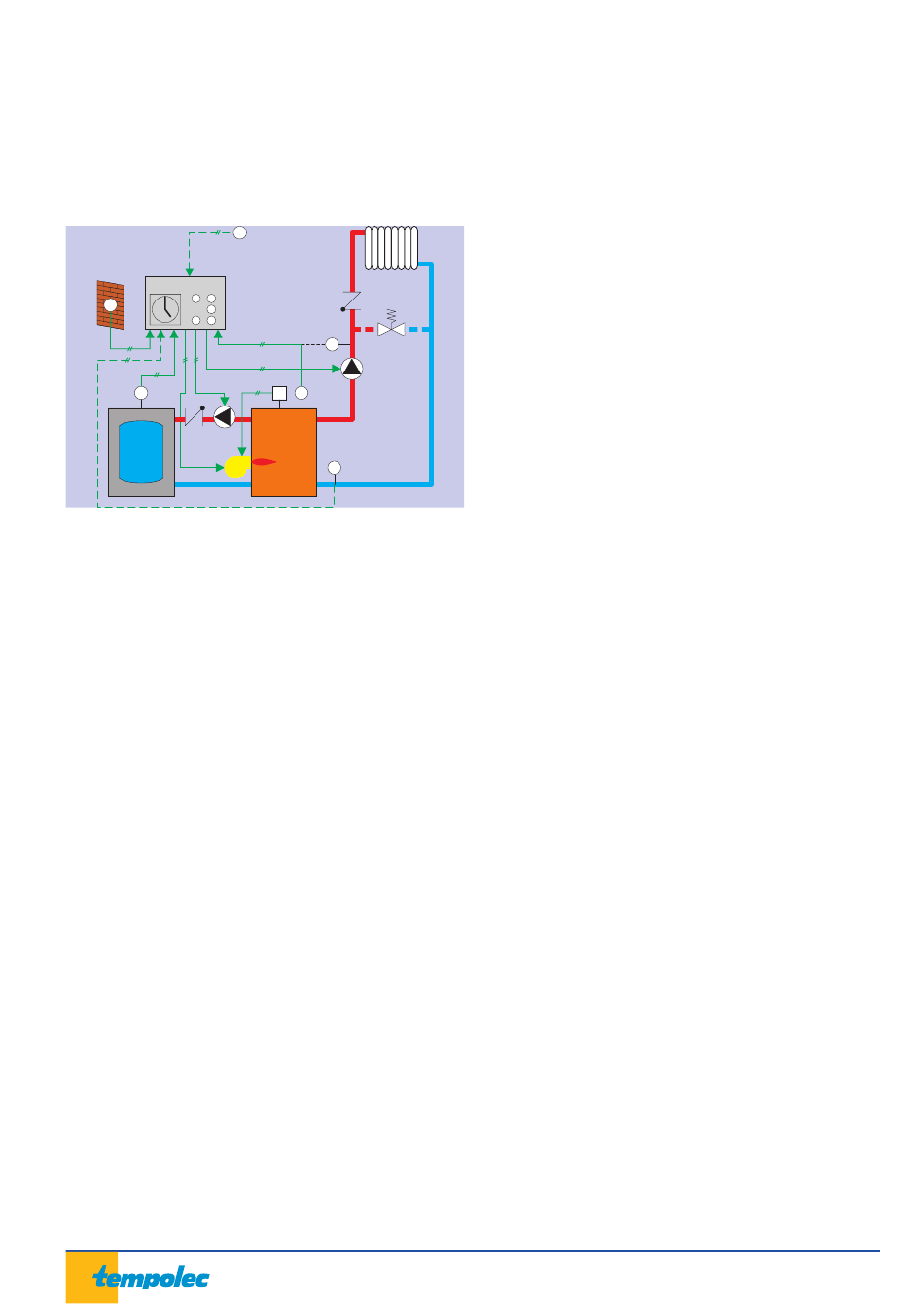

1.6 Commande d'un brûleur gaz ou fuel, d'un circulateur chauffage et
d'un circulateur eau chaude sanitaire
SAM 2004
AA
BO
Fonctionnement
Le régulateur SAM 2004 adapte la température de l'eau qui circule dans l'installation en
enclenchant / déclenchant le brûleur. La sonde V1 mesure la température de la chaudière. S'il
n'était pas possible de placer une sonde plongeuse dans le doigt de gant de la chaudière, il est
admis de placer la sonde V1 immédiatement avant ou après le circulateur chauffage.
Le SAM 2004 gère également la production d'eau chaude sanitaire en commandant les
circulateurs chauffage et eau chaude sanitaire.
Le circulateur chauffage fonctionne en permanence sauf pendant une production d'eau chaude
sanitaire et en régime été. Au besoin, une sonde de retour (V3) permet l'arrêt du circulateur
chauffage lorsqu'il n'y a plus d'échange thermique dans la chaudière.
Le circulateur eau chaude sanitaire est toujours temporisé au déclenchement après une
production d'eau chaude sanitaire afin de protéger la chaudière contre une surchauffe et de
réduire les chocs thermiques dans la chaudière et dans l'installation.
SAR
SAD
RAM
V1
T
V1
V3
– production eau chaude sanitaire
– pas de vanne mélangeuse
basse
– chaudière
température
– un seul circuit chauffage
Régulateur conseillé: SAM 2004
Sondes: AA: sonde extérieure
V1: sonde chaudière ou de départ
BO: sonde eau chaude sanitaire
V3: sonde de retour (facultative)
SAR ou SAD: sonde d'ambiance (facultative)
RAM: thermostat d'ambiance (facultatif)
Configurations hydrauliques compatibles avec les SAM 2000 - page 5
2003-09-15
