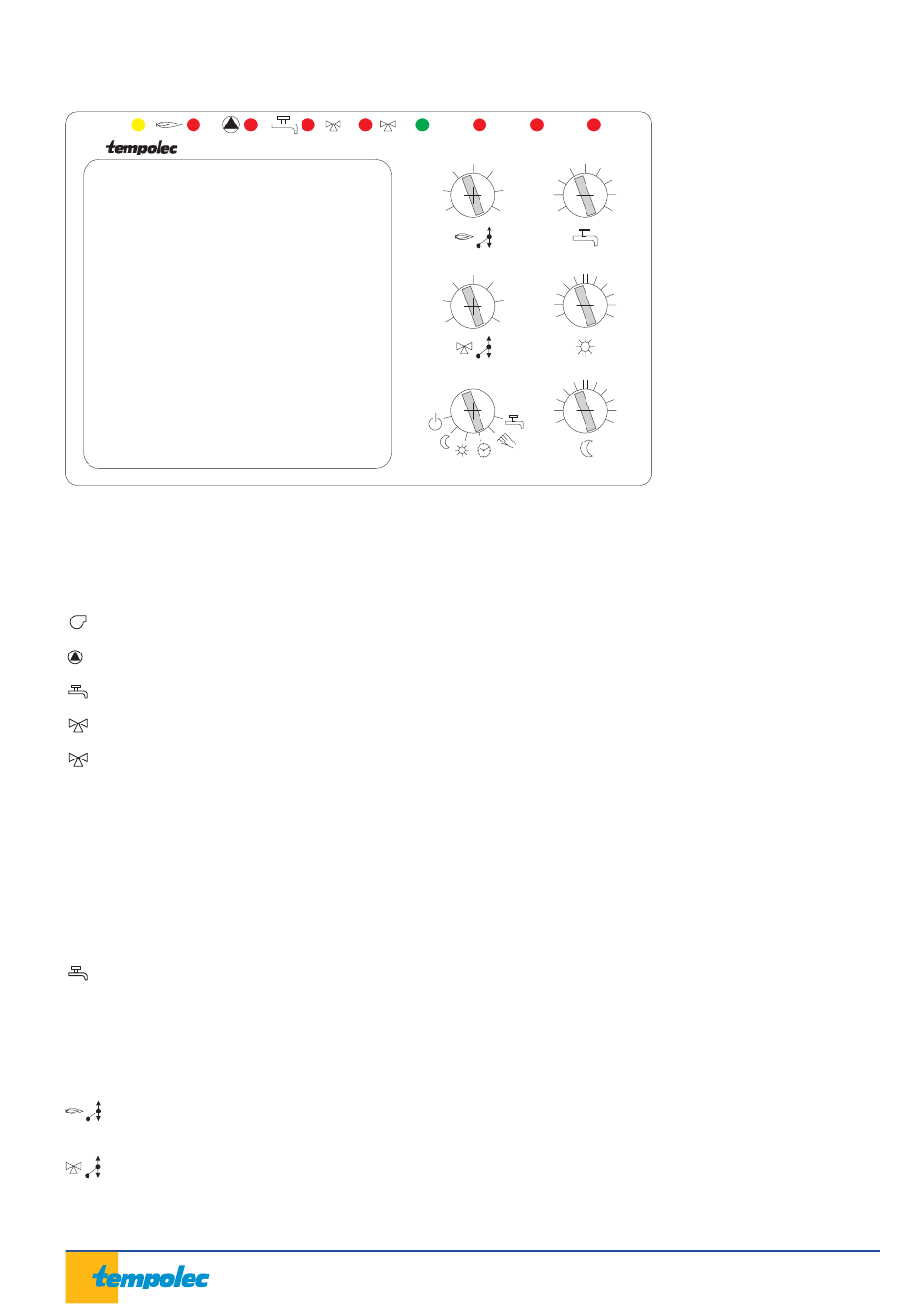

4.9 SAM 2005 - face frontale
230 V~
®
SAM 2005
Témoins lumineux
230 V~
l
mise sous tension, indique un défaut de sonde (court-circuit ou circuit ouvert) lors
d'un clignotement
l
commande du brûleur = contact 3-3 fermé
l
commande du circulateur chauffage = borne Cc sous tension
l
commande du circulateur eau chaude sanitaire = borne CB sous tension
ON
l
ouverture de la vanne mélangeuse = borne B sous tension
OFF
l
fermeture de la vanne mélangeuse = borne W sous tension
K1
l
régime confort en cours sur le circuit chaudière (courbe de chauffe 1) et production
eau chaude sanitaire autorisée
K2
l
régime confort en cours sur le circuit vanne mélangeuse (courbe de chauffe 2)
K3
l
dégommage du circulateur et de la vanne mélangeuse en cours.
Réglages
consigne eau chaude sanitaire. Réglage d'usine 50 °C.
Remarque: la consigne eau chaude sanitaire correspond à la température de l'eau de ville
(et non pas à la température du circuit de chauffe du ballon eau chaude sanitaire).
Cette température ne pourra être atteinte que si le thermostat de chaudière est réglé sur
une température au moins supérieure de 15 °C.
température de la chaudière (courbe de chauffe 1) correspondant à la température
extérieure pour laquelle l'installation a été calculée (voir chapitre 4.10 KLZ)
température de départ (courbe de chauffe 2) correspondant à la température extérieure
pour laquelle l'installation a été calculée (voir chapitre 4.10 KLZ)
ON
OFF
®
K1
K2
K3
60
50
45
50
70
40
40
80
35
30
90
30
60
50
70
40
80
30
90
-25 %
+25 %
-100 %
(*)
55
60
65
70
0
(*): -50 % pour les
versions .0, .1 et .2
Description des réglages - page 31
2003-09-15
