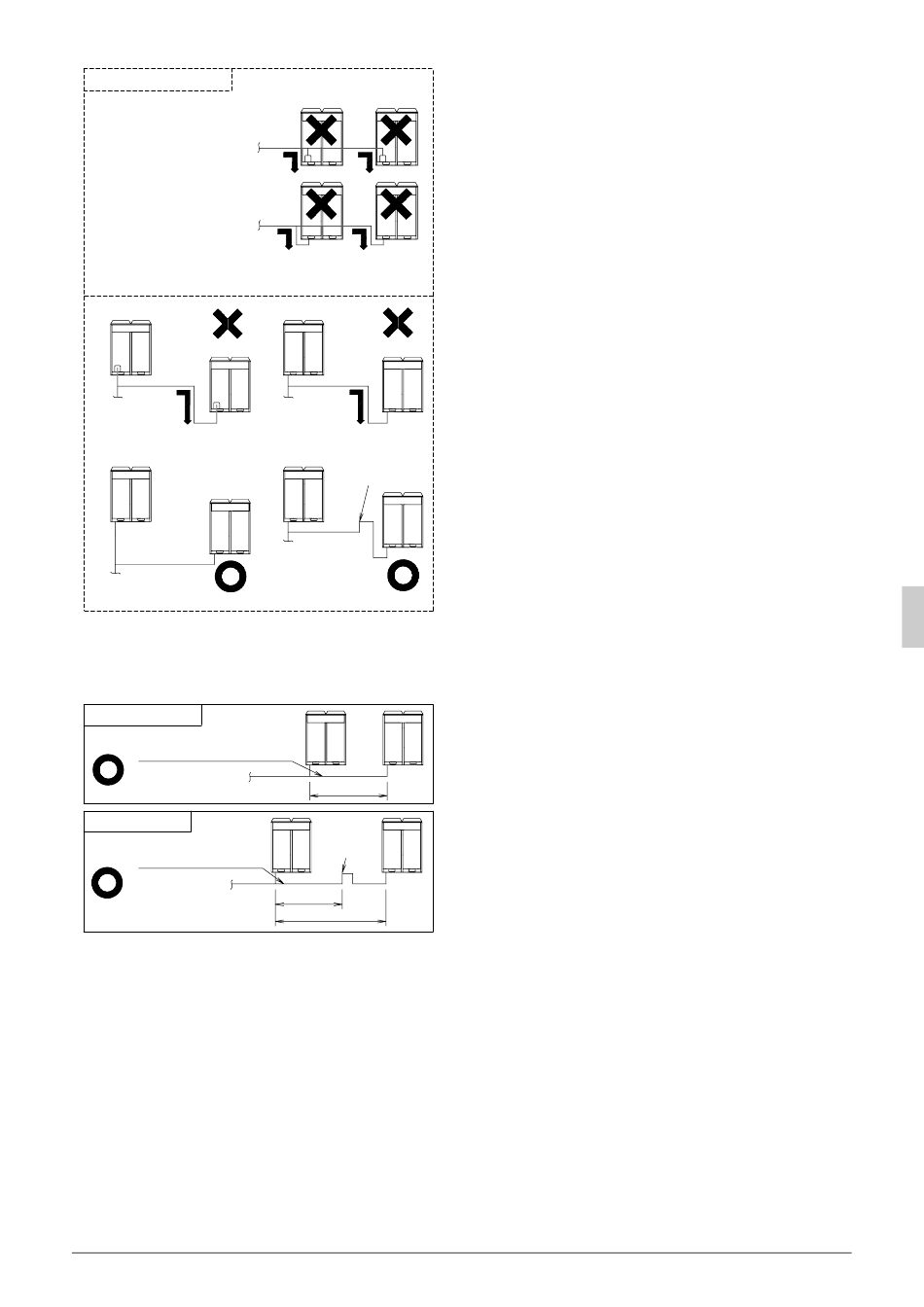

Agencement interdit
Raccordements à l'avant
vers l'unité intérieure
Raccordements latéraux (bas)
vers l'unité intérieure
L'huile reste dans l'unité extérieure d'arrêt.
Passage au schéma 1 ou 2
Unité A
Unité B
vers l'unité
intérieure
L'huile reste dans l'unité extérieure B quand le système s'arrête.
Changer comme indiqué dans la figure ci-dessous
vers l'unité
intérieure
(3) Si la longueur de tuyauterie entre les unités extérieures est
supérieure à 2 m, inclinez le tuyau de gaz d'au moins
200 mm vers le haut sur une longueur de 2 m à partir du kit
de canalisation à connexions multiples pour unités
extérieures.
Si moins de 2 m
Tuyau de gaz de
l'unité extérieure
vers l'unité
intérieure
Si 2 m ou plus
Tuyau de gaz de
l'unité extérieure
vers l'unité
intérieure
5.
Branchement des canalisations de réfrigérant
Tenez compte des restrictions ci-dessous lors de l'installation du
kit de branchement de réfrigérant et lisez le manuel d'instruction
d'installation accompagnant le kit.
(Une installation incorrecte peut entraîner un dysfonctionnement
ou une panne de l'unité extérieure.)
<joint REFNET>
Installez le joint REFNET de façon à ce qu'il se sépare horizon-
talement ou verticalement.
(Reportez-vous à la figure 16)
1. Surface horizontale
2. ±30° ou moins
3. Horizontal
4. Vertical
Français
Unité A
Unité B
vers l'unité
intérieure
Pente ascendante :
200 mm ou plus
vers l'unité
intérieure
moins de 2 m
Pente
ascendante :
200 mm ou plus
moins de 2 m
2 m ou plus
<collecteur REFNET>
Installez le collecteur REFNET à ce qu'il se sépare horizontale-
ment.
(Reportez-vous à la figure 17)
1. Surface horizontale
<Kit de canalisation à connexions multiples pour unités
extérieures>
Installez le joint horizontalement de sorte que l'étiquette d'aver-
tissement soit orientée vers le haut et que l'inclinaison soit
d'environ 15°. (Reportez-vous à la figure 18-1)
Ne pas installer à la verticale. (Reportez-vous à la figure 18-2)
Conservez une portion droite d'au moins 500 mm jusqu'à la
section du joint sans envelopper les canalisations locales à cet
endroit.
Pour cela, raccordez au moins 120 mm des canalisations
locales (en ligne droite) au joint.
(Reportez-vous à la figure 18-3)
(Reportez-vous à la figure 18)
1. Étiquette d'avertissement
2. Surface horizontale
3. ±15° ou moins
4. Terre
5. Canalisations locales (120 mm de long ou plus)
6. Partie en ligne droite de 500 mm ou plus
8
