• Un kit de branchement de réfrigérant (vendu séparément) est
nécessaire pour les tuyaux de raccordement et pour connecter
les canalisations entre les unités extérieures (en cas de système
multiple).
N'utilisez que des articles vendus séparément et sélectionnés en
fonction du kit de branchement de réfrigérant indiqué à la section
"6-5 Exemple de connexion".
6-2 Protection contre la contamination lors de
l'installation des tuyaux
Protégez les canalisations afin d'empêcher l'humidité, la
crasse, la poussière, etc. de pénétrer dans les canalisations.
Emplacement Période d'installation
Plus d'un mois
Extérieur
Moins d'un mois
Intérieur Quelle que soit la période
Remarque
Faites particulièrement attention d'empêcher les saletés ou la
poussière de pénétrer lorsque vous faites passer les canalisa-
tions par des trous dans les murs ou lorsque les bords des tuyaux
passent à l'extérieur.

6-3 Raccordement des conduites

• Veillez à exécuter la permutation du nitrogène ou le soufflage
au nitrogène lors de la soudure. (Reportez-vous à la figure 10)
La soudure sans avoir exécuté la permutation du nitrogène ou
le soufflage au nitrogène dans les canalisation génère une
grande quantité de pellicule oxydée à l'intérieur des tuyaux,
affectant négativement les clapets et les compresseurs dans le
système de réfrigération et empêche le fonctionnement normal.
(Reportez-vous à la figure 10)
1. Conduites du réfrigérant
2. Point à souder au laiton
3. Azote
4. Bouchage
5. Clapet pratique
6. Régulateur
• Le régulateur de pression du nitrogène relâché lors de la sou-
dure doit être réglé sur 0,02 MPa (environ 0,2 kg/cm
isamment pour ressentir une légère brise sur la joue).
Remarque
N'utilisez pas d'antioxydant lors de la soudure des joints de
canalisation.
Les résidus peuvent bloquer les tuyaux et endommager l'équipe-
ment.
6-4 Connexion des canalisations de réfrigérant
1.
Direction dans laquelle faire ressortir les tuyaux
Les canalisations locales entre les unités peuvent être con-
nectées soit vers l'avant, soit sur les côtés (sorties par le fond)
comme montré dans la figure 11.
(Lors du passage par le fond, utilisez le trou d'expulsion au fond
du cadre.)
(Reportez-vous à la figure 11)
1. Raccordement à gauche
2. Raccordement à l'avant
3. Raccordement à droite
Précautions à prendre lors du perçage des trous d'expulsion
• Ouvrez le trou d'expulsion à la base du cadre en perçant les
4 espaces concaves situés autour avec un foret de 6 mm.
(Reportez-vous à la figure 12)
(Reportez-vous à la figure 12)
1. Trou d'expulsion
2. Perceuse
3. Section concave
• Veillez à ne pas endommager l'enveloppe
• Après avoir percé les trous, protégez le câblage avec une con-
duite ou une bague en veillant à ne pas endommager le câblage.
• Lors du passage du câblage électrique par les trous d'expulsion,
protégez le câblage avec une conduite ou des bagues pour être
certain de ne pas endommager le câblage.
2.
Retirez le pince-canalisations
• Lors du raccordement des canalisations de réfrigérant à une
unité extérieure, retirez le pince-canalisations.
(Reportez-vous à la figure 13)
Français
• Le pince-canalisation doit être retiré conformément à la procé-
dure de la figure 13.
(Reportez-vous à la figure 13)
1. Clapet d'arrêt (liquide · gaz)
2. Orifice de service
3. Pince-canalisation
4. Procédure 1:
5. Procédure 2:
6. Procédure 3:
Méthode de
protection
Pincez le tuyau
Pincez le tuyau
Après avoir retiré le gaz, retirez le pince-canalisations.
ou entourez-le
Tout gaz restant à l'intérieur peut laisser échapper le pince-canalisa-
d'une bande
tions lorsque vous dissolvez la soudure, entraînant des dégâts.
3.
Connexion des canalisations de réfrigérant aux unités extérieures
<Dans le cas d'un système simple: Type Q8~16>
(Reportez-vous à la figure 14)
1. En cas de connexion à l'avant
2. Lors d'une connexion latérale (fond)
3. Enlevez le couvercle du clapet d'arrêt pour raccorder.
4. Percez le trou du fond du cadre et faites passer les
5. Clapet d'arrêt côté gaz
6. Clapet d'arrêt côté liquide
7. Orifice de charge de réfrigérant
8. Brasage
9. Tuyau de liquide accessoire (1)
10. Tuyau de gaz accessoire (1)
11. Tuyau de gaz accessoire (2)
12. Tuyau de liquide accessoire (2)
13. Trou d'expulsion
14. Percez le trou d'expulsion
15. Tuyauterie du gaz (procuré sur place)
16. Tuyauterie du liquide (procuré sur place)

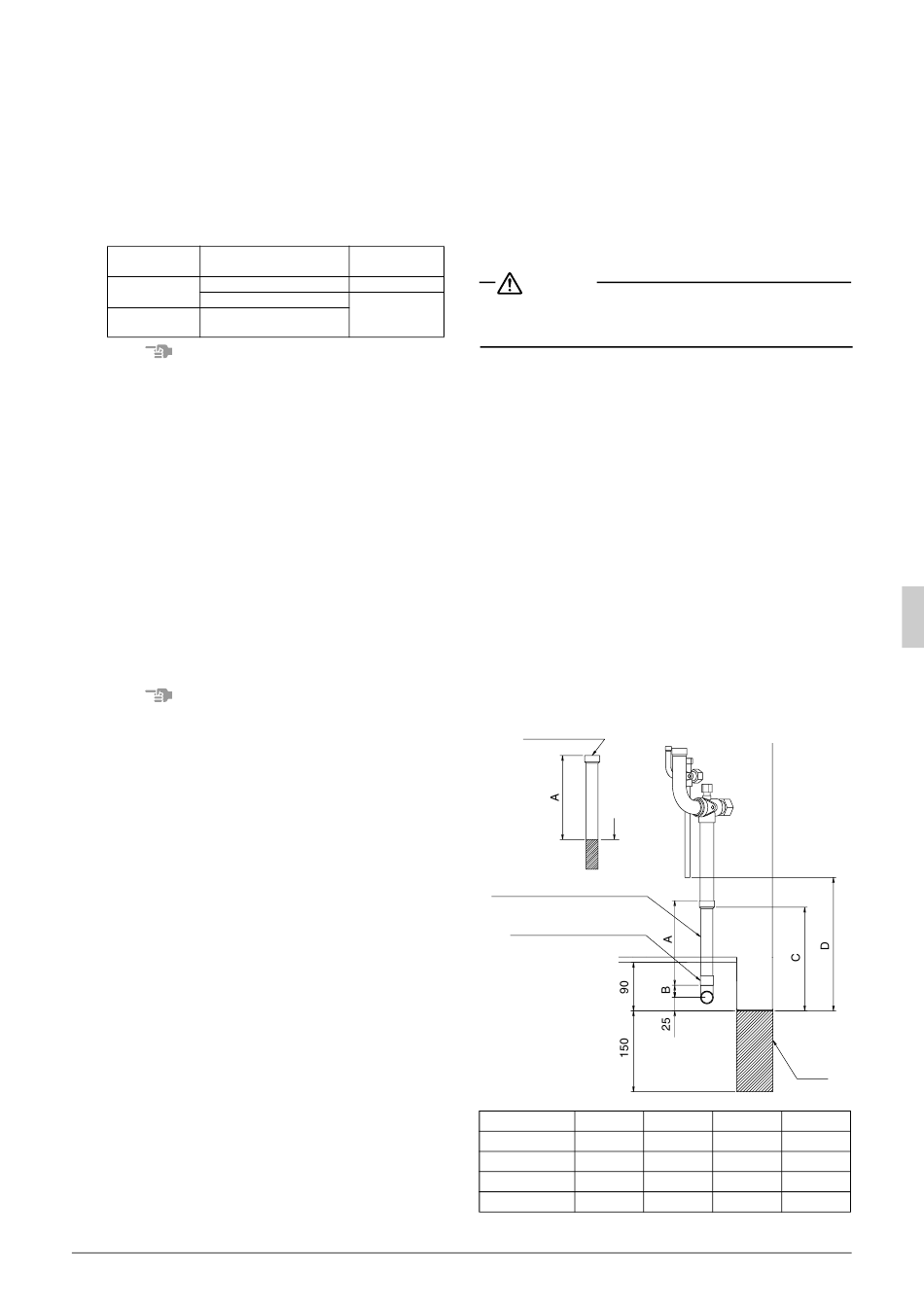

Élaboration du tuyau de gaz accessoire (2)
2
: suff-
Coupez le tuyau de gaz accessoire (2) en consultant la figure ci-
dessous uniquement en cas de raccordement latéral.
Tuyau de gaz
accessoire (2)
Tuyau de gaz accessoire (2)
Tuyauterie de gaz
(à se procurer sur place)
Modèle
Type Q8
Type Q10
Type Q12
Type Q14 · 16
Assurez-vous que le clapet d'arrêt est fermé.
Connectez un tube de charge à l'orifice de service du liq-
uide et aux clapets d'arrêt du gaz, et retirez le gaz du
pince-canalisation.
Après avoir retiré le gaz du pince-canalisation, dissolvez
la soudure à l'aide d'un brûleur et retirez le pince-canali-
sation.
ATTENTION
canalisations en dessous du fond du cadre.
Emplacement
de la découpe
A B
156 17
156 23
150 29
150 29
Base
(mm)
C D
188 247
192 247
192 247
192 251
6
