Panoramica Componenti e Comandi (Cont.)

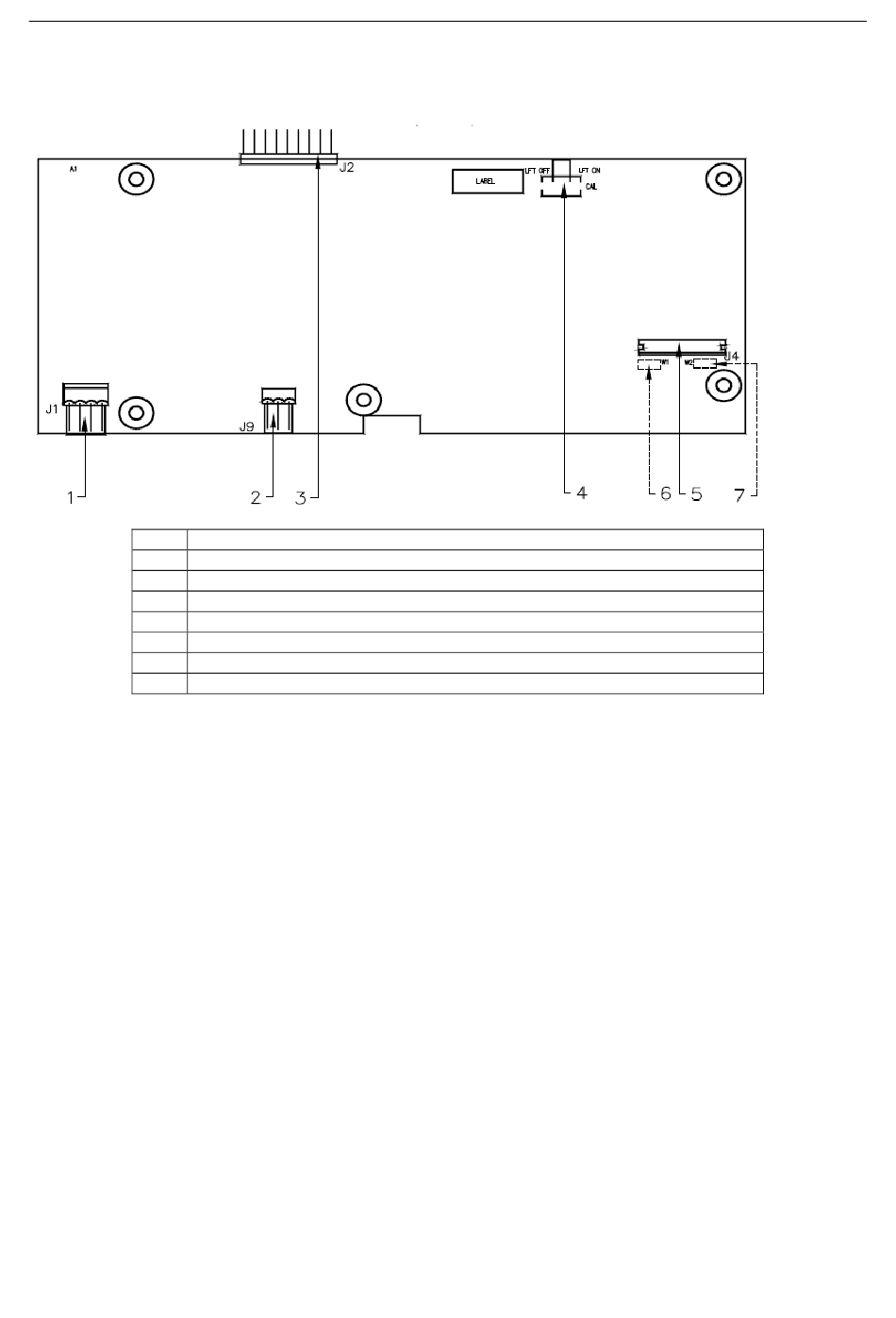

Scheda PC principale:
N. Descrizione
Connettore dell'alimentazione J1
1
2 Connettore batteria J9
3 Connettore opzionale J2
4 Interruttore LFT
5 Ponticello di rilevamento a 4-6 linee W1 (posto sull'altro lato della PCB)
6 Connettore della cella di carico J4
7 Ponticello di rilevamento a 4-6 linee W2 (posto sull'altro lato della PCB)
