ESPAÑOL
cómo deben fijarse los 4 paneles correctamente)
 Inserte el cable de alimentación LED (G) en la parte posterior de los cuatro grupos correspondientes.
 Cuando los cuatro paneles estén fijos en la 4bar, abra la perilla del adaptador de 35 mm (15) y ponga la
LED LIGHTBAR 4TC en la parte superior de un soporte de luz estable (no incluido).
 Apriete el botón del adaptador (15) y conecte todos los cables (véase más adelante)
 Todavía puede alinear los paneles en diferentes direcciones.
 ¡Hecho!

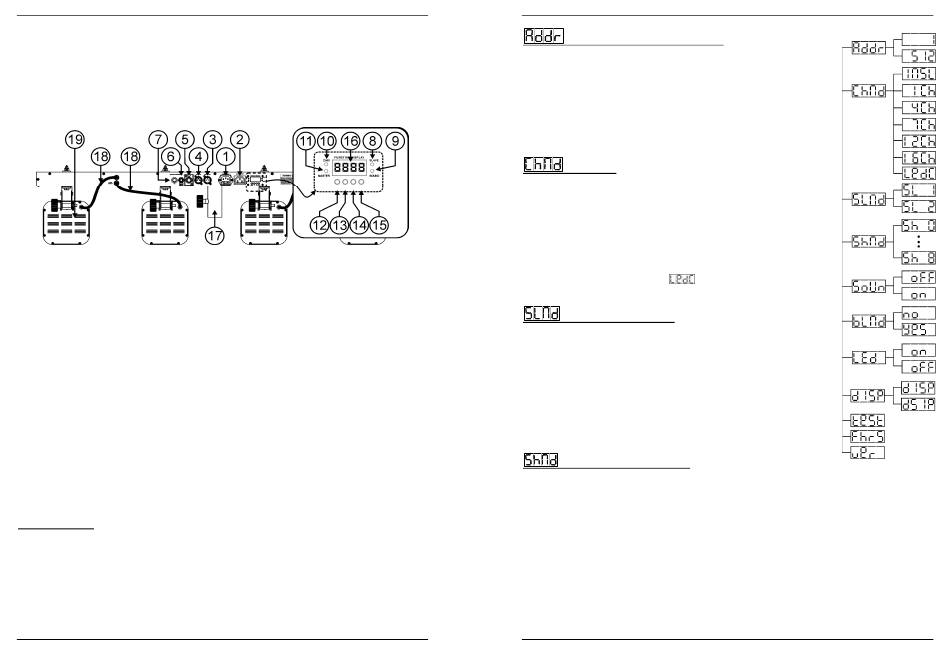

DESCRIPCIÓN:
1. Alimentación: Conector IEC con porta-fusible incorporados. Conecte aquí el cable de alimentación
suministrado.
2. Salida de alimentación: con enchufe hembra IEC, utilizado para conectar en configuración "daisy
chain" la alimentación de varias unidades.
IMPORTANTE: ¡se puede conectar en configuración "daisy chain" la alimentación de 230V de un
máximo de 10 unidades (660 vatios)!
3. Entrada DMX: conectar a un controlador DMX o a la salida DMX de la anterior unidad DMX en la línea.
4. Salida DMX: conectar a la entrada DMX de la siguiente unidad DMX en la línea.
5. Entrada por pedal: se puede utilizar para conectar a nuestros pedales opcionales CA-32F.
6. Entrada de CA-8: ¼ " de entrada del conector del controlador de mano opcional CA-8
7. Micrófono interno: Necesario para sincronizar los haces al ritmo de la música.
8. LED esclavo: está iluminado cuando la unidad está en modo esclavo
9. LED Sonido: parpadea al ritmo de la música cuando la unidad está en modo audio
10. LED DMX: está iluminado cuando la unidad recibe una señal DMX
11. LED maestro: está iluminado cuando la unidad se encuentra como maestro
12. Botón MENU: se usa para seleccionar los diferentes elementos del menú
13. Botón DOWN: para ir hacia atrás en el menú y disminuir los valores mostrados en pantalla
14. Botón UP: para ir hacia arriba en el menú y aumentar los valores mostrados en pantalla
15. Botón ENTER: se usa para confirmar su elección
16. VISUALIZADOR: muestra los diferentes menús y las funciones seleccionadas.
17. Adaptador para soporte de 35 mm: se utiliza para poner la LED LIGHTBAR 4TC fácilmente en la
parte superior de un soporte de luz
18. Cables especiales con señal de potencia LED para los paneles pasivos LED
19. Paneles pasivos LED: cada uno con 4 LEDs RGB de 3 vatios.
CÓMO CONFIGURARLO:
MENÚ PRINCIPAL:
 Pulse el botón MENU hasta que la opción que se muestre en pantalla.
 Seleccione la función con el botón ENTER. La pantalla parpadeará.
 Utilice los botones DOWN (ABAJO) y UP (ARRIBA) para escoger la opción deseada del menú.
 Una vez seleccionada la opción deseada del menú, pulse el botón ENTER para confirmar.
Para volver a las funciones sin hacer ningún cambio presione el botón MENU durante unos 2 segundos, o
simplemente espere 8 segundos. La estructura del menú se muestra a continuación.
JB SYSTEMS 55/64
®
MANUAL DE INSTRUCCIONES
LED LIGHTBAR 4TC
ESPAÑOL
Configuración de la Dirección DMX512
Se utiliza para establecer la dirección de inicio en una configuración DMX.
 Presione el botón MENU hasta que se muestre en el visualizador Addr.
 Pulse el botón ENTER, la pantalla comienza a parpadear.
 Utilice los botones DOWN (ABAJO) y UP (ARRIBA) para cambiar la dirección
DMX512.
 Una vez que se muestre en el visualizador la dirección correcta, presione el
botón ENTER para guardarla.
 Pulse el botón MENU durante unos 2 segundos para guardar los ajustes y
volver al modo normal de funcionamiento. (O vuelva automáticamente a las
funciones principales sin ningún cambio después de 8 segundos)
Modo Canal
Se utiliza para elegir uno de los modos de canales disponibles: seleccione el
modo de canal que se adapte a sus necesidades.
 Presione el botón MENU hasta que se muestre en el visualizador ChMd.
 Pulse el botón ENTER, la pantalla comienza a parpadear.
 Utilice los botones DOWN (ABAJO) y UP (ARRIBA) para seleccionar uno de los
modos de canal disponibles.
 Una vez haya seleccionado el modo, pulse el botón ENTER para confirmar.
 Pulse el botón MENU durante unos 2 segundos para guardar los ajustes y
volver al modo normal de funcionamiento. (O vuelva automáticamente a las
funciones principales sin ningún cambio después de 8 segundos)
IMPORTANTE: ¡seleccione el modo cuando la LED LIGHTBAR 4TC se
utilice con el controlador LEDCON-02!
Slave Mode (Modo Esclavo)
Si está utilizando varias unidades en modo maestro / esclavo, se puede
mejorar el impacto de los espectáculos multi-canal seleccionando el modo
esclavo correcto.
 Presione el botón MENU hasta que se muestre en el visualizador SLMd.
 Pulse el botón ENTER para seleccionar.
 Utilice los botones DOWN (ABAJO) y UP (ARRIBA) para seleccionar uno de los
modos esclavo disponibles.
 Una vez haya seleccionado el modo correcto, pulse el botón ENTER para
confirmar.
 Pulse el botón de MENU durante unos 2 segundos para guardar los ajustes y
volver al modo normal de funcionamiento. (O vuelva automáticamente a las
funciones principales sin ningún cambio después de 8 segundos)
Show Mode (Modo espectáculo)
Se utiliza para elegir a uno de los espectáculos programados cuando se utiliza en modo autónomo o
maestro / esclavo.
 Presione el botón MENU hasta que se muestre en el visualizador ShMd.
 Pulse el botón ENTER, el espectáculo actual empieza a parpadear en la pantalla. Utilice los botones
DOWN (ABAJO) y UP (ARRIBA) para seleccionar uno de los espectáculos preprogramados:
 Sh 0
 se reproducen todos los espectáculos en modo aleatorio.
 Sh 1 a Sh 8  12 espectáculos integrados diferentes.
 Una vez haya seleccionado el modo correcto, pulse el botón ENTER para confirmar.
 Pulse el botón de MENU durante unos 2 segundos para guardar los ajustes y volver al modo normal de
funcionamiento. (O vuelva automáticamente a las funciones principales sin ningún cambio después de 8
segundos)
