NEDERLANDS
 Lederen sluitring (B)
 Vleugelmoer (A)
 Herhaal deze actie voor de 4 projectoren. (Raadpleeg de tekening om te zien hoe de 4 panelen correct
moeten worden bevestigd)
 Steek de LED-voedingskabel (G) in de achterkant van de vier corresponderende panelen.
 Zodra de 4 panelen aan tegen de 4bar zijn bevestigd, opent u de knop van de 35 mm adapter (15) en
plaats de geassembleerde LED LIGHTBAR 4TC bovenop een stabiele lichtstandaard (niet inbegrepen).
 Draai de knop van de adapter (15) vast en sluit alle kabels aan (zie verderop)
 U kunt nog steeds de panelen in verschillende richtingen richten.
 Klaar!

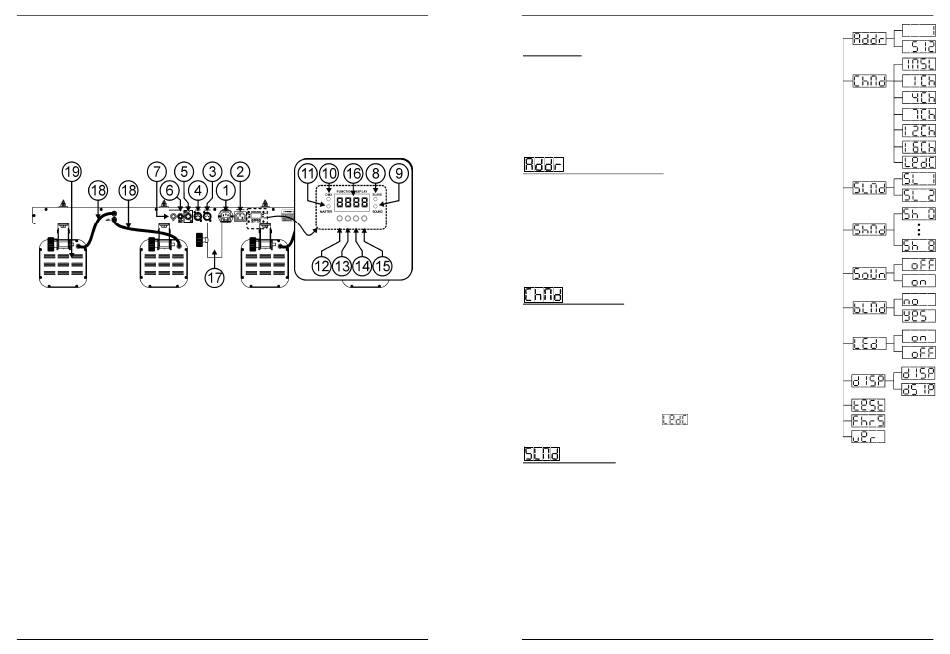

BESCHRIJVING:
1. Energievoorziening: met IEC-aansluiting en geïntegreerde zekeringhouder, sluit hier het meegeleverde
netsnoer op aan.
2. Lichtnetuitgang: met vrouwelijke IEC-aansluiting, wordt gebruikt om de voeding van verschillende
eenheden door te lussen.
BELANGRIJK: u kunt de 230V voeding van maximale 10units (660 Watt) doorlussen!
3. DMX-ingang: aansluiten op een DMX-controller of de DMX-uitgang van de vorige DMX-eenheid in de
lijn.
4. DMX-uitgang: aansluiten op de DMX-ingang van de volgende DMX-eenheid in de lijn.
5. Voetcontrolleringang: kan worden gebruikt om onze optionele CA-32F-voetcontroller aan te sluiten.
6. CA-8 input: ¼ "Jack-ingang voor de optionele CA-8-handcontroller
7. Ingebouwde microfoon: nodig om de chases op het ritme van de muziek te synchroniseren.
8. Slave-LED: brandt wanneer de unit in de slave-modus is geschakeld
9. Geluid-LED: knippert op het ritme van de muziek, terwijl de unit in de audiomodus is geschakeld
10. DMX-LED: brandt wanneer de unit een DMX-signaal ontvangt
11. Master-LED: brandt als de unit als master is geschakeld
12. MENU-knop: wordt gebruikt om de verschillende menu-items te selecteren
13. OMLAAG-knop: om in het menu terug te gaan en de waarden op de display te verlagen.
14. OMHOOG-knop: om in het menu omhoog te gaan en de waarden op de display te verhogen.
15. ENTER-knop: Wordt gebruikt om uw keuze te bevestigen.
16. DISPLAY: toont de verschillende menu's en de geselecteerde functies.
17. 35 mm STANDAARDADAPTER: wordt gebruikt om de LED LICHTBAR 4TC gemakkelijk bovenop een
lichtstandaard te plaatsen.
18. Speciale kabels met LED-voedingsignaal voor de passieve LED-panelen.
19. Passieve LED-panelen: elk bevat 4 RGB 3 Watt LED's.
JB SYSTEMS 29/64
®
HANDLEIDING
LED LIGHTBAR 4TC
NEDERLANDS
HOE IN TE STELLEN:
HOOFDMENU:
 Druk op en houd de "MENU"-knop ingedrukt totdat de benodigde optie op de
display wordt weergegeven.
 Selecteer de functie met de "ENTER"-knop. De display zal knipperen.
 Gebruik "DOWN"- en "UP"-knop om de gewenste menuoptie te kiezen.
 Zodra de gewenste menuoptie is geselecteerd, druk op de "ENTER"-knop om te
bevestigen.
Druk op en houd de "MENU"-knop ongeveer 2 seconden ingedrukt om zonder
enige verandering naar de functies terug te keren of wacht gewoon 8 seconden.
De menustructuur is hieronder weergegeven.
DMX512-adres instellen
Wordt gebruikt om het startadres in een DMX-setup in te stellen.
 Druk op en houd de "MENU"-knop ingedrukt totdat "Addr" op de display wordt
weergegeven.
 Druk op de "ENTER"-knop, de display begint te knipperen.
 Gebruik de "DOWN"- en "UP"-knoppen om het DMX512-adres te wijzigen.
 Zodra het juiste adres op de display wordt weergegeven, druk op de "ENTER"-
knop om het op te slaan.
 Druk op en houd de "MENU"-knop ongeveer 2 seconden ingedrukt om de
instelling op te slaan en naar de werkingsmodus terug te keren. (of keer na 8
seconden zonder enige verandering automatisch naar de hoofdfuncties terug)
Kanaalmodus
Wordt gebruikt om één van de beschikbare kanaalmodi te selecteren. Kies de
kanaalmodus die bij uw behoeften past.
 Druk op en houd de "MENU"-knop ingedrukt totdat "ChMd" op de display wordt
weergegeven.
 Druk op de "ENTER"-knop, de display begint te knipperen.
 Gebruik de "DOWN"- en "UP"-knoppen om één van de beschikbare kanaalmodi
te selecteren:
 Zodra de modus is geselecteerd, druk op de "ENTER"-knop om in te stellen.
 Druk op en houd de "MENU"-knop ongeveer 2 seconden ingedrukt om de
instelling op te slaan en naar de werkingsmodus terug te keren. (of keer na 8
seconden zonder enige verandering automatisch naar de hoofdfuncties terug)
BELANGRIJK: selecteer modus wanneer de LED LIGHTBAR 4TC
wordt gebruikt met de LEDCON-02-controller!
Slave-modus
Als u verschillende eenheden in de master/slave-modus gebruikt, kunt u het effect van de multi-
kanaalshows verbeteren door de juiste slave-modus te kiezen.
 Druk op en houd de "MENU"-knop ingedrukt totdat "SLMd" op de display wordt weergegeven.
 Druk op de "ENTER"-knop om te bevestigen.
 Gebruik de "DOWN"- en "UP"-knoppen om één van de beschikbare slave-modi te selecteren:
 Zodra de juiste modus is geselecteerd, druk op de "ENTER"-knop om te bevestigen.
 Druk op en houd de "MENU"-knop ongeveer 2 seconden ingedrukt om de instelling op te slaan en naar de
werkingsmodus terug te keren. (of keer na 8 seconden zonder enige verandering automatisch naar de
hoofdfuncties terug)
