NEDERLANDS

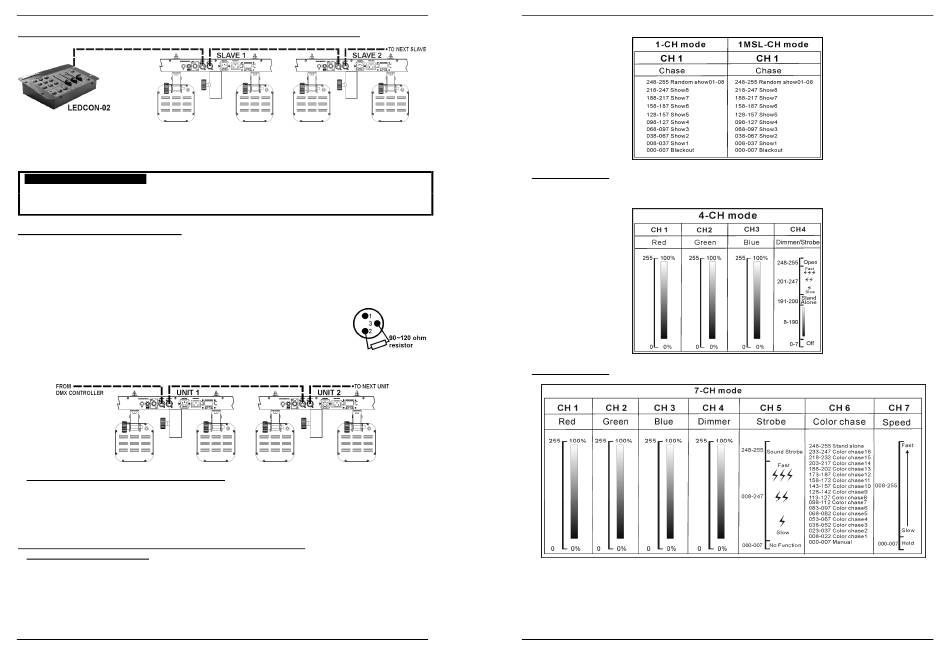

Elektrische installatie in master/slave-modus met de LEDCON-02-afstandsbediening:
 Tot maximaal 42 LED LIGHTBAR 4TC-eenheden kunnen met behulp van een goede kwaliteit
gebalanceerde kabel in serie worden geschakeld en op de uitgang van een optionele LEDCON-02-
afstandsbediening worden aangesloten.
 Alle aangesloten eenheden zijn automatisch als slaven geschakeld.
BELANGRIJKE OPMERKING:: om ervoor te zorgen dat alles goed werkt moet u de LED LIGHTBAR
4TC in de "LEdC"-kanaalmodus schakelen en de "automatische adresdistributie"-functie op de
LEDCON-02 uitvoeren voordat u de set voor de eerste keer gebruikt!!! (raadpleeg de
gebruikershandleiding van uw LEDCON-02 om te zien hoe dit wordt gedaan)
Elektrische installatie in de DMX-modus:
 De DMX-protocol is een veel gebruikte hoge snelheidsignaal om intelligent lichtapparatuur te bedienen.
U moet uw DMX-controller in "daisychain" koppelen en alle aangesloten apparaten met een goede
kwaliteit gebalanceerde kabel linken.
 Zowel XLR-3-pins en XLR-5-pins connectors worden gebruikt, maar de XLR-3-pins is populairder omdat
deze kabels compatibel met gebalanceerde audiokabels zijn.
Pinbezetting XLR-3-pins: Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+)
Pinbezetting XLR-5-pins: Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+) ~ Pinnen
4+5 niet gebruikt.
 Om vreemd gedrag van de lichteffecten als gevolg van storingen te voorkomen,
moet u een 90 Ω tot 120 Ω terminator aan het eind van de keten gebruiken.
Gebruik nooit Y-splitter-kabels, dit zal gewoon niet werken!
 Zorg ervoor dat alle apparaten op het lichtnet zijn aangesloten.
 Elk lichteffect in de keten heeft een goed startadres nodig, zodat het weet welke commando's van de
controller het moet decoderen. In de volgende paragraaf leert u hoe de DMX-adressen in te stellen.
 HOE HET JUISTE STARTADRES IN TE STELLEN:
Raadpleeg het vorige hoofdstuk (DMX-512-adresinstelling) om te leren hoe het startadres op dit apparaat in
te stellen. Het startadres van elk apparaat is erg belangrijk. Helaas is het onmogelijk om u in deze
handleiding te vertellen welke startadressen u moet instellen, omdat dit volledig afhangt van de controller die
u zult gebruiken. Dus raadpleeg de gebruikershandleiding van uw DMX-controller om te achterhalen welke
startadressen u moet instellen.
VERSCHILLENDE DMX-CONFIGURATIES VAN DE LED LIGHTBAR 4TC:
 1 KANAAL- EN 1MSL-MODUS:
1CH MODUS: slechts 1 DMX-kanaal is nodig om de interne shows te selecteren. De shows worden
op het ritme van de muziek uitgevoerd als "geluidsmodus" (zie eerder) op aan is ingesteld.
1MSL MODUS: dezelfde functionaliteit als 1CH modus, maar u kunt verschillende LED LIGHTBAR
4TC-eenheden als slaaf aansluiten. Zij zullen allemaal precies dezelfde patronen als de master
tonen. (in dit geval kunnen geen andere DMX-eenheden dan LED LIGHTBAR 4TC in dezelfde DMX-
lijn worden geplaatst)
JB SYSTEMS 33/64
®
HANDLEIDING
LED LIGHTBAR 4TC
NEDERLANDS
 4 KANAALMODUS:
De 4 projectoren van de eenheid zullen precies als elk ander JB SYSTEMS LED-projectoren op
dezelfde manier reageren terwijl zij naar de 4CH-modus zijn geschakeld.
 7 KANAALMODUS:
