DO1
Tilslutning af ekspansionsventil type AKV eller AKVA. Spolen skal
være en 230 V a.c. spole.
DO2
Alarm
Der er forbindelse imellem terminal 7 og 8 i alarmsituationer,
og når regulatoren er spændingsløs.
Kantvarme
Der er forbindelse imellem terminal 7 og 9, når der varmes.
Natgardin
Der er forbindelse imellem terminal 7 og 9, når natgardinet skal
være for.
Sugeledningsventil
Der er forbindelse imellem terminal 7 og 9, når ventilen i
sugeledningen skal være åben.
DO3
Køling, Kantvarme, Varmefunktion, Afrimning 2
Der er forbindelse imellem terminal 10 og 11, når funktionen
skal være aktiv.
Varmelegeme i drypbakke
Der er forbindelse imellem terminal 10 og 11, når der varmes.
DO4
Afrimning
Der er forbindelse imellem terminal 12 og 14, når der afrimes.
Varmgas / drænventil
Der er forbindelse imellem terminal 13 og 14 under normaldrift.
Der er forbindelse imellem terminal 12 og 14, når
varmgasventilen skal åbne.
DO5
Ventilator
Der er forbindelse imellem terminal 15 og 16, når ventilatoren
er igang.

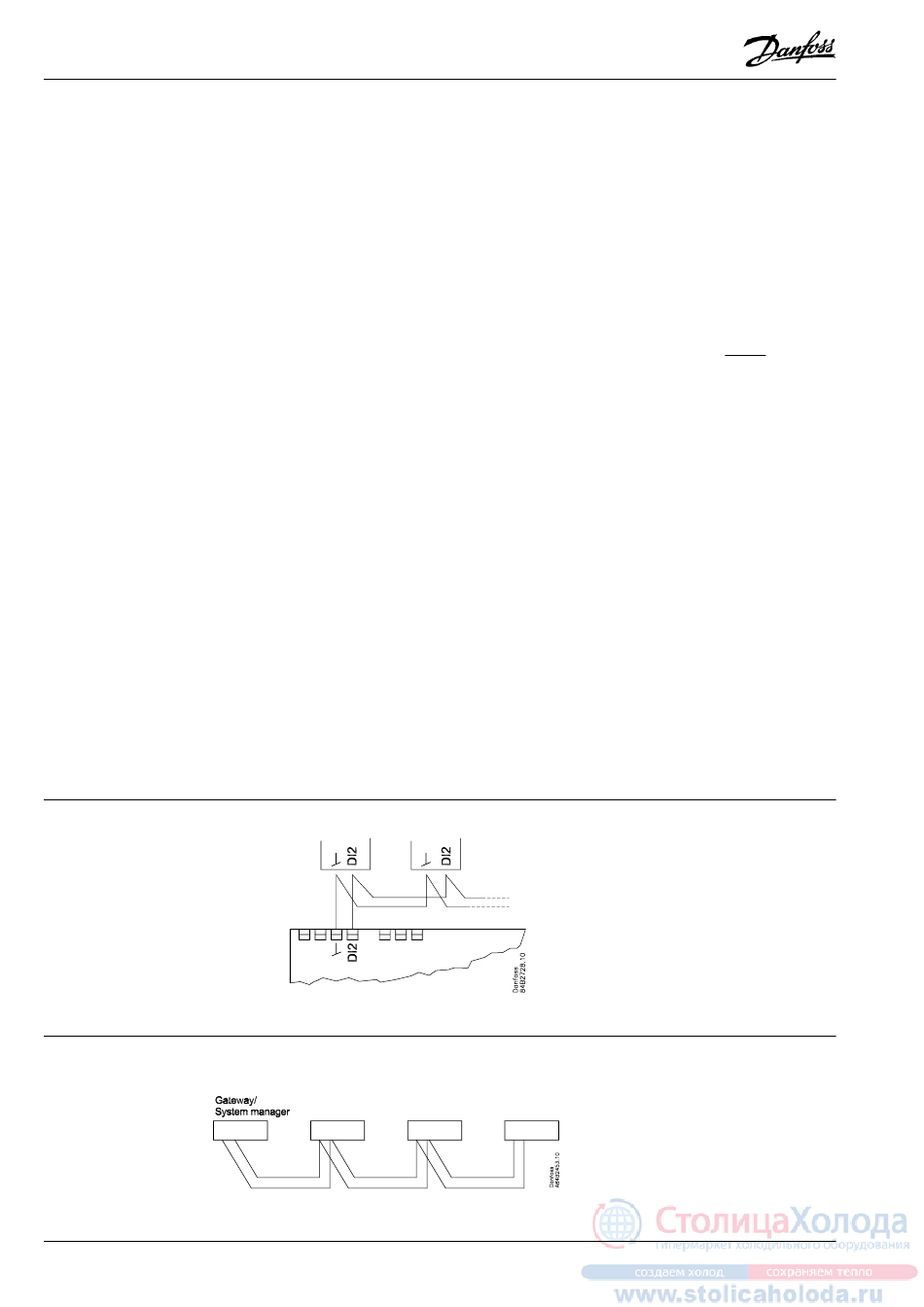

Koordineret afrimning via
ledningsforbindelser
Koordineret afrimning via
datakommunikation
6 Instructions RI8LN452 © Danfoss 05/2008
DO6
Lysrelæ
Der er forbindelse imellem terminal 17 og 18, når lyset skal
være tændt.
Kantvarme, Kompressor 2
Der er forbindelse imellem terminal 17 og 19, når funktionen
skal være aktiv.
DI3
Digitalt indgangssignal.
Signalet skal være en spænding på 0 / 230 V a.c.
Funktionen defineres i o84.
Datakommunikation
Hvis der anvendes datakommunikation, er det vigtigt, at installa-
tionen af datakommunikationskablet udføres korrekt.
Se separat litteratur nr. RC8AC...
Elektrisk støj
Kabler til følere, DI indgange og datakommunikation skal holdes
adskilt fra andre elkabler:
- Benyt separate kabelbakker
- Hold afstand imellem kabler på mindst 10 cm
- Lange kabler på DI-indgangen skal undgås.
Installationshensyn
Utilsigtet påvirkning kan medføre funktionssvigt af føler, regulator,
ventil eller datakommunikation med deraf følgende driftsfejl på
køleanlægget. Fx temperaturstigning eller væskegennemløb i
fordamperen.
Danfoss påtager sig ikke ansvar for varer og dele i installationer,
der beskadiges som følge af ovenstående fejl.
Ved installation påhviler det installatøren at foretage de
nødvendige sikringer mod ovenstående fejl. Specielt henvises
til nødvendigheden af signal til regulatoren, når kompressorer
bliver stoppet, og til nødvendigheden af væskeopsamlere før
kompressorerne.
Følgende regulatorer kan kobles sammen
på denne måde:
EKC 204A, AK-CC 210, AK-CC 250,
AK-CC 450, AK-CC 550
Kølingen genoptages, når alle regulatorer
har "frigivet" signalet om afrimning.
Opsætningen af hvilke regulatorer
der skal koordinere deres afrimning
foretages i gatewayen/system
manageren.
Kølingen genoptages, når alle
regulatorer har "frigivet" signalet om
afrimning.
