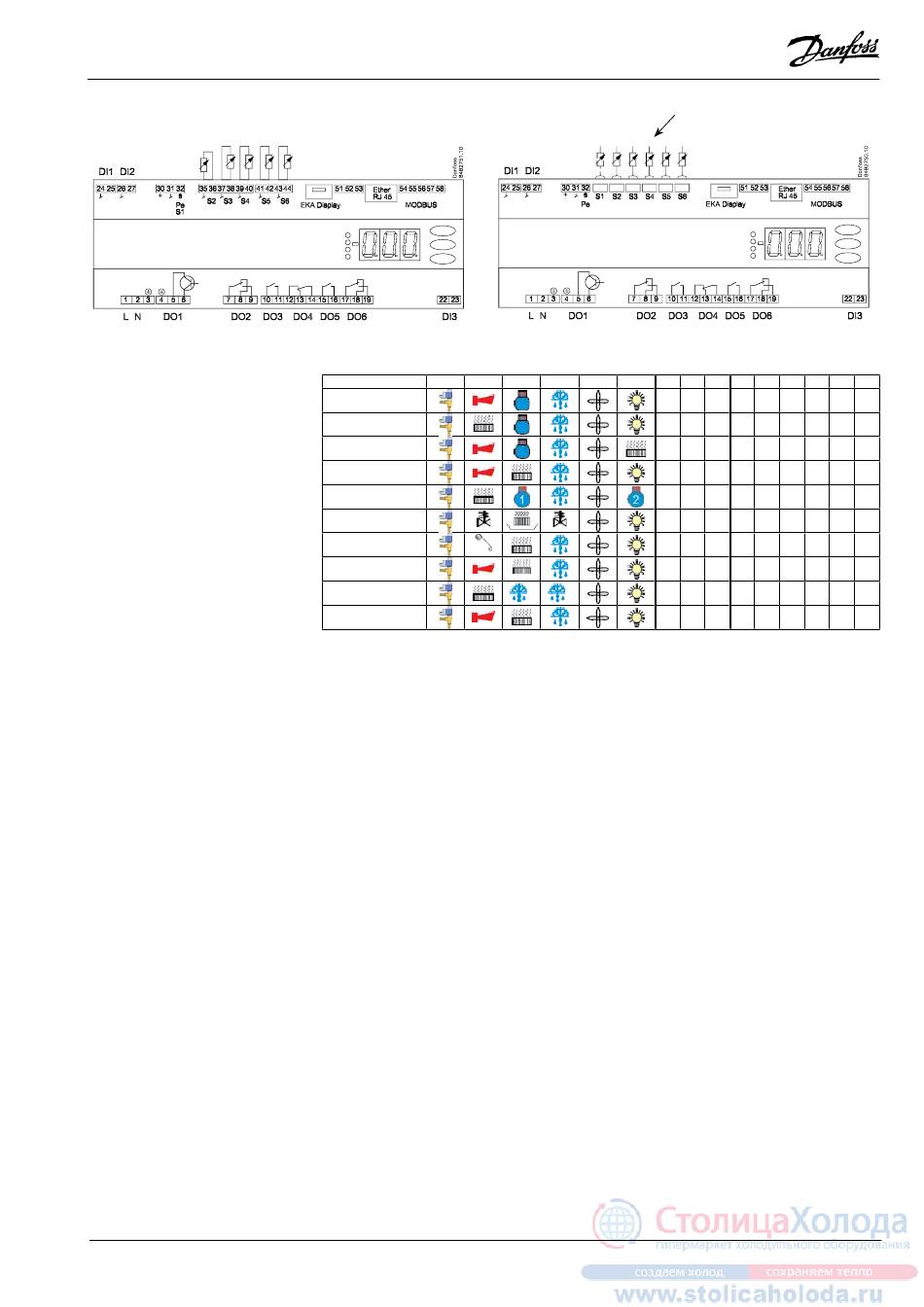

Anschlüsse
Übersicht über Ausgänge und
Anwendungen.
Siehe auch Elektrische Diagramme
også eldiagrammerne früher im
Instruktion
DI1
Digitales Eingangssignal.
Die definierte Funktion ist aktiv, wenn der Eingang kurzgeschlos-
sen / geöffnet wird. Die Funktion wird in o02 definiert.
DI2
Digitales Eingangssignal.
Die definierte Funktion ist aktiv, wenn der Eingang kurzgeschlos-
sen / geöffnet wird. Die Funktion wird in o37 definiert.
Druckmessumformer oder Temperaturfühler S1
Pe / AKS 32R (Druckmessung wird empfohlen)
Wird mit Klemme 30, 31 und 32 verbunden.
Das Signal von einem einzigen Druckmessumformer kann
von bis zu 10 Reglern empfangen werden. Doch nur, wenn
kein nennenswerter Druckabfall zwischen den Verdampfern
besteht, die zu steuern sind.
S1 (korrekte Platzierung ist für eine korrekte Messung wichtig)
Pt 1000 Ohm Fühler
Wird mit Klemme 31 und 32 verbunden.
S2
Pt 1000 Ohm Fühler
S3, S4, S5, S6
Pt 1000 Ohm Fühler oder PTC 1000 Ohm Fühler. Alle müssen
vom selben Typ sein.
S3, Luftfühler, wird in der warmen Luft vor dem Verdampfer platziert
S4, Luftfühler, wird in der kalten Luft nach dem Verdampfer platziert
(der Bedarf entweder an einem S3 oder einem S4 kann in der
Konfiguration abgewählt sein)
S5, Abtaufühler, wird am Verdampfer platziert
S6, Produktfühler oder Abtaufühler B oder Luftfühler B.
Die Konfiguration bestimmt, um welchen es sich handelt.
AK-CC 550
Deutsch
Anwendung DO1
1
2
3
4
5
6
7
8
9
10
Instructions RI8LN452 © Danfoss 05/2008
DO2 DO3 DO4 DO5 DO6 DI1 DI2 DI3 AI1 AI2 AI3 AI4 AI5 AI6
suction hotgas
Blinds
heat
2 1
EKA Display
Wenn ein externes Ablesen / Bedienen des Reglers möglich
sein soll, kann ein Display vom Typ EKA 163B oder EKA 164B
angeschlossen werden.
RS485 (Klemme 51, 52, 53)
Zur Datenkommunikation, doch nur, wenn ein
Datenkommunikationsmodul in den Regler eingesetzt wird. Das
Modul kann ein LON RS485 oder ein MODBUS sein.
Klemme 51 = Schirm
Klemme 52 = A (A+)
Klemme 53 = B (B-)
(Bei einem LON RS485 und einem Gateway vom Typ AKA 245
muss das Gateway die Version 6.20 oder neuer haben.)
RJ45
Zur Datenkommunikation, doch nur, wenn ein TCP/IP-Modul in
den Regler eingesetzt wird.
MODBUS
Für Datenkommunikation.
Klemme 56 = Schirm
Klemme 57 = A+
Klemme 58 = B-
(Alternativ können die Klemmen an ein externes Display vom Typ
EKA 163A oder 164A angeschlossen werden, doch dann können
sie nicht für die Datenkommunikation verwendet werden. Eine
etwaige Datenkommunikationen muss dann auf eine der anderen
Arten erfolgen.)
Versorgungsspannung
230 V a.c., 50/60 Hz
Ausgabe wo die Fühleranschlüsse
mit Steckerverbindungen sind
• • •
P0/S1 S2 S3 S4 S5
• • •
P0/S1 S2 S3 S4 S5
• • •
P0/S1 S2 S3 S4 S5
• • •
P0/S1 S2 S3 S4 S5
• • •
P0/S1 S2 S3 S4 S5
• • •
P0/S1 S2 S3 S4 S5
• • •
P0/S1 S2 S3 S4 S5
• • •
P0/S1 S2 S3 S4 S5
• • •
P0/S1 S2 S3 S4 S5
• • •
P0/S1 S2 S3 S4 S5
S6
S6
S6
S6
S6
S6
S6
S6
S5B
S3B
