Tilslutninger
Oversigt over udgange og
anvendelser.
Se også el-diagrammerne tidligere
i instruktionen
DI1
Digitalt indgangssignal.
Den definerede funktion er aktiv, når indgangen kortsluttes /
åbnes. Funktionen defineres i o02.
DI2
Digitalt indgangssignal.
Den definerede funktion er aktiv, når indgangen kortsluttes /
åbnes. Funktionen defineres i o37.
Tryktransmitter eller temperaturføler S1
Pe / AKS 32R (trykmåling anbefales)
Forbindes til terminal 30, 31 og 32.
Signalet fra èn tryktransmitter kan modtages af op til 10
regulatorer. Men kun hvis der ikke er nævneværdige trykfald
imellem de fordampere, der skal styres.
S1 (korrekt placering er vigtig for en korrekt måling)
Pt 1000 ohm føler
Forbindes til terminal 31 og 32.
S2
Pt 1000 ohm føler
S3, S4, S5, S6
Pt 1000 ohm føler eller PTC 1000 ohm føler. Alle skal være af
samme type.
S3, luftføler, placeres i den varme luft før fordamperen
S4, luftføler, placeres i den kolde luft efter fordamperen
(behovet for enten S3 eller S4 kan være fravalgt i
konfigurationen)
S5, afrimingsføler, placeres på fordamperen
S6, produktføler eller afrimningsføler B eller luftføler B.
Konfigurationen bestemmer hvilken.
AK-CC 550
DANSK
Application
DO1
1
2
3
4
5
6
7
8
9
10
Instructions RI8LN452 © Danfoss 05/2008
DO2
DO3
DO4
DO5
DO6 DI1 DI2 DI3 AI1 AI2 AI3 AI4 AI5 AI6
suction
hotgas
Blinds
heat
2
1
EKA Display
Hvis der skal være ekstern aflæsning / betjening af regulatoren,
kan der tilsluttes et display type EKA 163B eller EKA 164B.
RS485 (terminal 51, 52,53)
Til datakommunikation, men kun hvis der indsættes et
datakommunikationsmodul i regulatoren. Modulet kan være et
LON RS485 eller et MODBUS.
Terminal 51 = skærm
Terminal 52 = A (A+)
Terminal 53 = B (B-)
(Ved LON RS485 og gateway type AKA 245, skal gatewayen være
version 6.20 eller nyere.)
RJ45
Til datakommunikation, men kun hvis der indsættes et TCP/IP-
modul i regulatoren.
MODBUS
Til datakommunikation.
Terminal 56 = skærm
Terminal 57 = A+
Terminal 58 = B-
(Alternativt kan klemmerne tilsluttes et eksternt display
type EKA 163A eller 164A, men så kan de ikke benyttes til
datakommunikation. En evt. datakommunikationen skal så
foretages på en af de andre måder.)
Forsyningsspænding
230 V a.c., 50/60 Hz

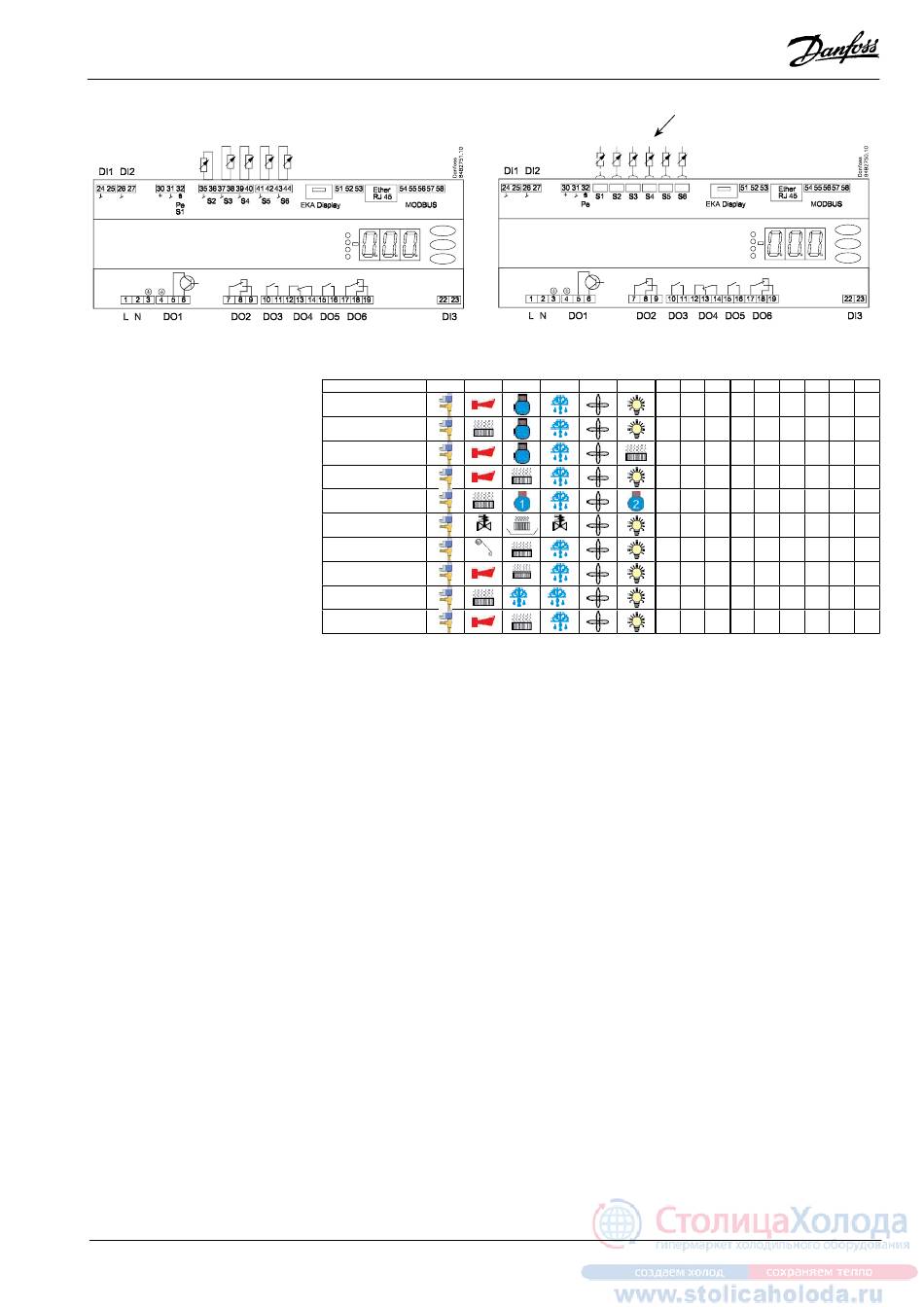

Udgave hvor følertilslutningerne
er med stikforbindelser.
• • •
P0/S1 S2
S3
S4
S5
• • •
P0/S1 S2
S3
S4
S5
• • •
P0/S1 S2
S3
S4
S5
• • •
P0/S1 S2
S3
S4
S5
• • •
P0/S1 S2
S3
S4
S5
• • •
P0/S1 S2
S3
S4
S5
• • •
P0/S1 S2
S3
S4
S5
• • •
P0/S1 S2
S3
S4
S5
• • •
P0/S1 S2
S3
S4
S5
• • •
P0/S1 S2
S3
S4
S5
S6
S6
S6
S6
S6
S6
S6
S6
S5B
S3B
5
