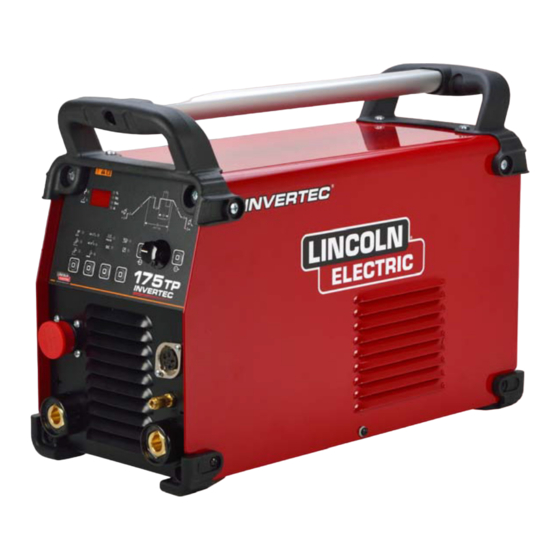

- Page 1 800036917 06/2020 REV03 INVERTEC 175TP MANUEL D’UTILISATIO FRENCH Lincoln Electric Bester Sp. z o.o. ul. Jana III Sobieskiego 19A, 58-263 Bielawa, Poland www.lincolnelectric.eu...
-
Page 2: Table Des Matières
12/05 MERCI d’avoir choisi la QUALITÉ Lincoln Electric. Vérifier que ni l’équipement, ni son emballage, ne sont endommagés. Toute réclamation pour matériel endommagé doit être immédiatement notifiée au revendeur. Noter ci-dessous toutes les informations nécessaires à l’identification de l’équipement. Le nom du modèle ainsi que les références et numéros de série figurent sur la plaque signalétique du produit. -
Page 3: Spécifications Techniques
Spécifications techniques PRIMAIRE Tension monophasé 230 V Fréquence 50/60 Hz Consommation effective 15 A 11 A Consommation maxi 21 A 14 A SECONDAIRE Tension à vide 50 V Tension crête 10kV Courant de soudage 5 A ÷ 175 A Facteur de marche 25% 175 A Facteur de marche 60% 140 A... -
Page 4: Informations Sur La Conception Éco
/ consommation au régime de Modèle équivalent ralenti K14169-1 INVERTEC 175TP 84,7% / 22 W Aucun modèle équivalent L'état de régime de ralenti se produit lorsque la condition spécifiée dans le tableau qui suit est présente ÉTAT DE RÉGIME DE RALENTI État... - Page 5 Utilisation de gaz typique pour équipement MIG/MAG : Électrode positive CC Diamètre Débit du Type de Dévidage du fil du fil Gaz de protection Courant Tension matériau [m/mn] [mm] [l/mn] Acier à faible de 18 à teneur en de 0,9 à 1,1 de 95 à...
-
Page 6: Compatibilité Électromagnétique (Emc)
Si des interférences se produisent, l'opérateur doit mettre en place des mesures visant à les éliminer, avec l'assistance de Lincoln Electric si besoin est. Cet équipement est conforme aux normes EN 61000-3-12 et EN 61000-3-11. -
Page 7: Sécurité
à une détérioration de l’appareil ou à des blessures graves voire mortelles. Il est nécessaire de lire et de comprendre les explications des symboles de sécurité figurant ci-dessous. Lincoln Electric décline toute responsabilité en cas de détérioration due à une installation incorrecte, à un manque d’entretien ou à une utilisation anormale. - Page 8 LES ÉTINCELLES PEUVENT PROVOQUER UN INCENDIE OU UNE EXPLOSION : éloigner toute matière inflammable de la zone de soudage et s’assurer qu’un extincteur est disponible à proximité. Les étincelles et les projections peuvent aisément s’engouffrer dans les ouvertures les plus étroites telles que des fissures.
-
Page 9: Instructions D'installation Et D'utilisation
Instructions d’installation et d’utilisation Description donnees techniques Interrupteur d’allumage : terrupteur possède deux positions I = ALLUME - O = ETEINT. Description Ce générateur à courant continu moderne utilisé dans le UN EQUIPEMENT DE CLASSE A N’EST PAS CONCU soudage des métaux est né grate à l’application POUR UNE UTILISATION EN MILIEU RESIDENTIEL électronique de l’onduleur. -
Page 10: Branchement, Préparation De L'appareil Pour Le Soudage Tig
Branchement, préparation de l'appareil pour le Function soudage TIG ETEINDRE LE POSTE AVANT DE PROCÉDER AUX Panneau avant CONNEXIONS. Podłączyć Raccorder les accessoires de soudage avec soin afin d’éviter des pertes de puissance ou des fuites de gaz dangereuses. Respecter scrupuleusement les règles de sécurité. - Page 11 Choix de la modalite de soudure Soudure a 4 temps Actif seulement en modalité TIG. En appuyant sur la touche 8 - Figure 1 Pag. 6.) on Touches de déplacement positionne l’indicateur lumineux sur le symbole 6 - Figure En appuyant pour au moins une seconde sur les 1 Pag.
-
Page 12: Indicateur Intervention Alarmes
Indicateur intervention alarmes Profil du processus de soudure Quand se vérifie une des alarmes prévues, Dans cette section du panneau on peut choisir tous les l’indicateur 15 - Figure 1 Pag. 6.) s’allume et en même paramètres pour optimiser le processus précédemment temps le display 17 - Figure 1 Pag 6.) A lire ci-dessous sélectionné. - Page 13 Rampe de montée Temps de soudure à résistance (Spot time) Avec les touches 31 et 32 on positionne l’indicateur Avec les touches 31 et 32 32 on positionne l’indicateur lumineux sur le symbole 21 - Figure 1 Pag. 6.); quindi, lumineux sur le symbole 24 - Figure 1 Pag.
- Page 14 Courant final Equilibrage de la forme d’onde Avec les touches 31 et 32 on positionne l’indicateur lumineux sur le symbole 28 - Figure 1 Pag. 6.); puis, en agissant sur le bouton 30, on établit la valeur du courant final dans la modalité TIG DC 4 Temps. Range de valeurs compris entre Imin et l nominal de soudure.
-
Page 15: Fonctionnalite 4 Temps Pour Soudure
Fonctionnalite 4 temps pour soudure Ce générateur permet une gestion de la modalité 4 temps intelligent. En effet , comme vu dans la figure 3, en fonction de comment on intervient sur le bouton torche, on peut modifier la séquence automatique. On précise que la rampe de descente du courant est possible même à... -
Page 16: Mémorisation Et Rappel De Programmes
Mémorisation et rappel de programmes Gestion des programmes de soudure Le générateur vous permet de mémoriser puis de Le choix de la modalité de soudure et des paramètres rappeler jusqu’à 30 programmes de soudure. relatifs peut être faite en agissant manuellement sur les diverses commandes;... -
Page 17: Procédure De Dépannage
Commande à distance à pédale: cette modalité est particulièrement adaptée en association à l'utilisation de pédales pourvues d'un microswitch avec fonction trigger. Cette sélection comporte la désactivation des rampes de montée et de descente. Le courant sera réglable via la pédale, entre valeur minimum et valeur programmée sur le panneau. -
Page 18: Maintenance Ordinaire
Maintes variables generateur indépendantes de Lincoln Electric ont un impact sur les résultats obtenus par l’application de ces types de PROTECTION DE L'OPERATEUR: CASQUE - GANTS - méthodes de fabrication et exigences de service. -
Page 19: Deee
