Montage

Afficheur DD109

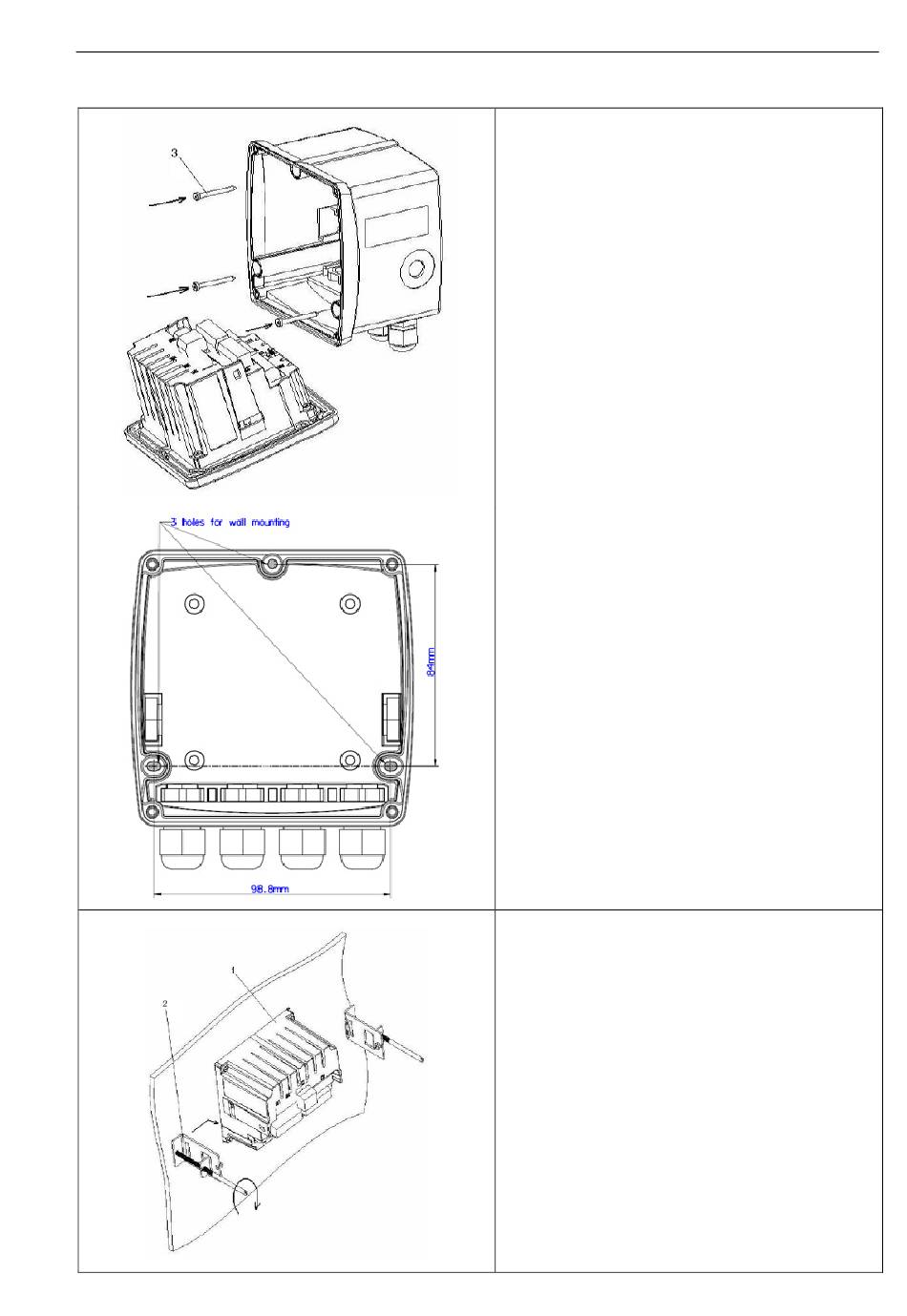

Montage du boîtier mural :
Sur le DD109, les câbles pour les capteurs et pour
l'alimentation électrique sont déjà reliés :
• Ne pas relier le câble secteur avec le secteur
• Desserrer les 4 vis sur le boîtier frontal
• Retirer les connecteurs à l'arrière du boîtier
frontal
• Percer les trous au mur selon les cotes indiquées
(voir croquis coté)
• Fixer le boîtier mural (chevilles et vis fournies)
• Enficher à nouveau les connecteurs pour
l'alimentation électrique et les capteurs
• Insérer le boîtier frontal dans le boîtier mural et
serrer les 4 vis
Sur le DD109, les câbles pour les capteurs et pour
l'alimentation électrique ne sont pas reliés :
• Desserrer les 4 vis sur la face avant du boîtier
• Percer les trous au mur selon les cotes indiquées
(voir croquis coté)
• Fixer le boîtier mural (chevilles et vis fournies)
• Câblage de la tension d'alimentation et du/des
capteur(s) selon les instructions suivantes
• Insérer la partie avant du boîtier et serrer les 4 vis
• Serrer les presse-étoupes des câbles
Encastrement dans une armoire électrique:
• Découpe
92 mm (+0,8, -0,0) x 92 mm (+0,8, -0,0)
Épaisseur maximale de la tôle 8 mm (voir
l'illustration plus haut)
• Insérer le boîtier frontal à encastrer dans la
découpe préparée à cet effet.
• Insérer les pattes de fixation et bloquer le boîtier
en vissant les tiges filetées
• Câblage de la tension d'alimentation et du/des
capteur(s) selon les instructions suivantes
