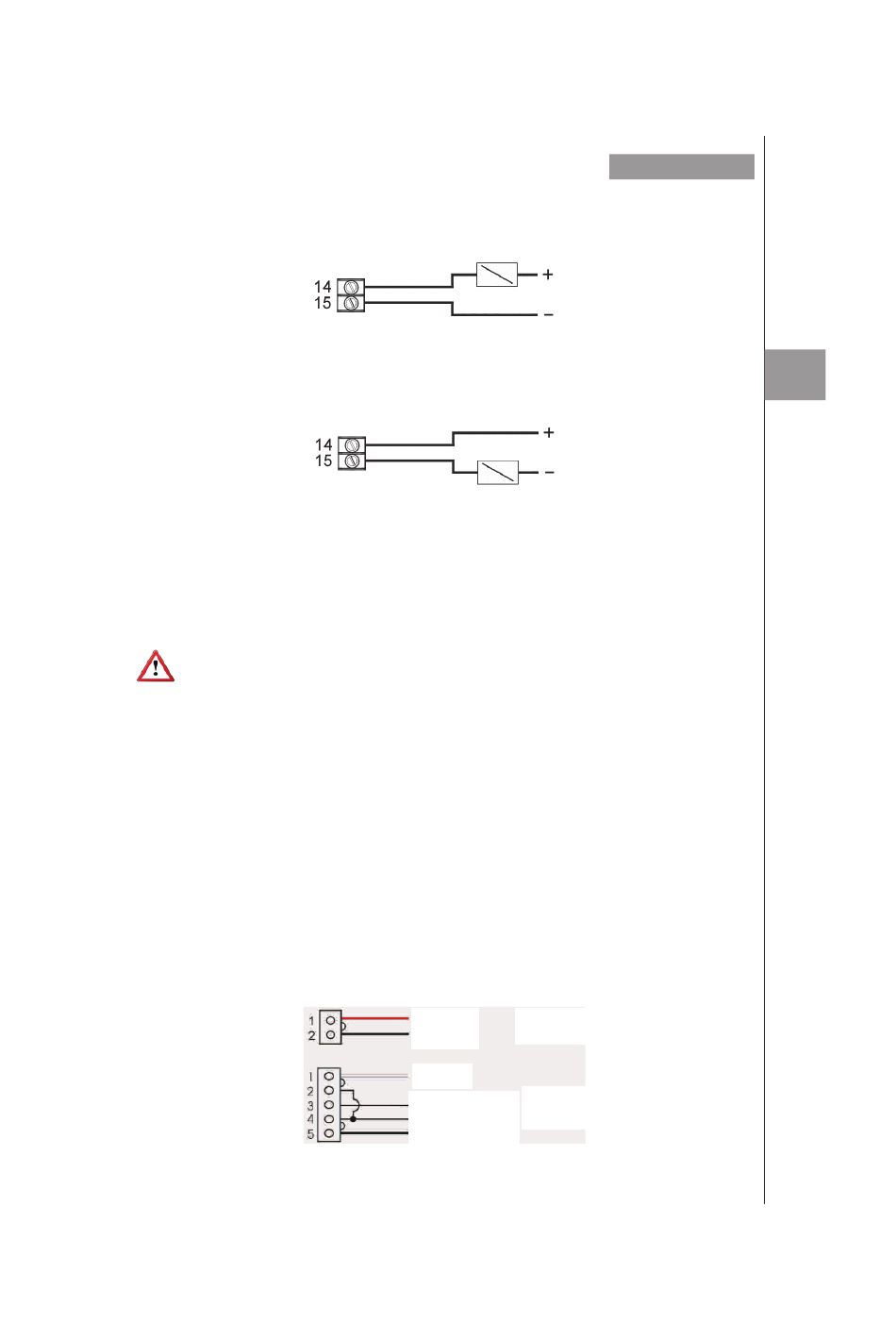

Exemple de connexion avec la charge dans le collecteur
Exemple de connexion avec la charge dans l'émetteur
3
CAPTEUR SEPARE
Lorsqu'une installation nécessite que le capteur électromagnétique soit séparé du conver-
tisseur, la liaison entre ces deux éléments doit être réalisée au moyen d'un câble de
connexion.
Normalement, ces câbles son fournis par Tecfluid, et sont préparés pour leur
connexion directe au capteur et au convertisseur.
Important : Le câble de liaison entre le capteur et le convertisseur, doit toujours être en
une seule pièce, sans aucune coupure possible sur toute sa longueur.
Dans le cas d'une réparation du câble à l'une ou l'autre extrémité, on doit toujours le
sectionner au point de rupture, et à partir de ce point préparer l'extrémité du câble pour
sa connexion.
3.1
Préparation du câble
La préparation des extrémités du câble doit se faire selon le schéma de la page
suivante. Il faut prendre des précautions spéciales pour éviter les croisements possibles
entre tresses. La coupe de tresses est référente aux tresses en aluminium.
Extrémité vers électronique
Pour la partie du câble allant vers l'électronique, dénuder les extrémités des fils d'environ
5 mm puis les étamer. La Paire 1 (Rouge & Noir) va aux bobines et la Paire 2 (Blanc
& Noir) va aux électrodes.
Extrémité vers capteur
Passer l'extrémité du câble par le presse étoupe de protection de connexion du capteur
et ensuite raccorder les câbles de cette extrémité aux connecteurs IDC selon le schéma
suivant
suivant (prendre en compte le pont entre les bornes 2 et 4 de la paire 2).
CHARGE
CHARGE
.
ROUGE
Paire 1
NOIR
BLANC
Paire 2
TRESSE GENERAL
TRESSE PAIRE 2
NOIR
21
CAPTEUR SEPARE
3
