Raccordement Des Conduites D'échantillon Et De Vidange - Hach 5500sc SiO2 Installation

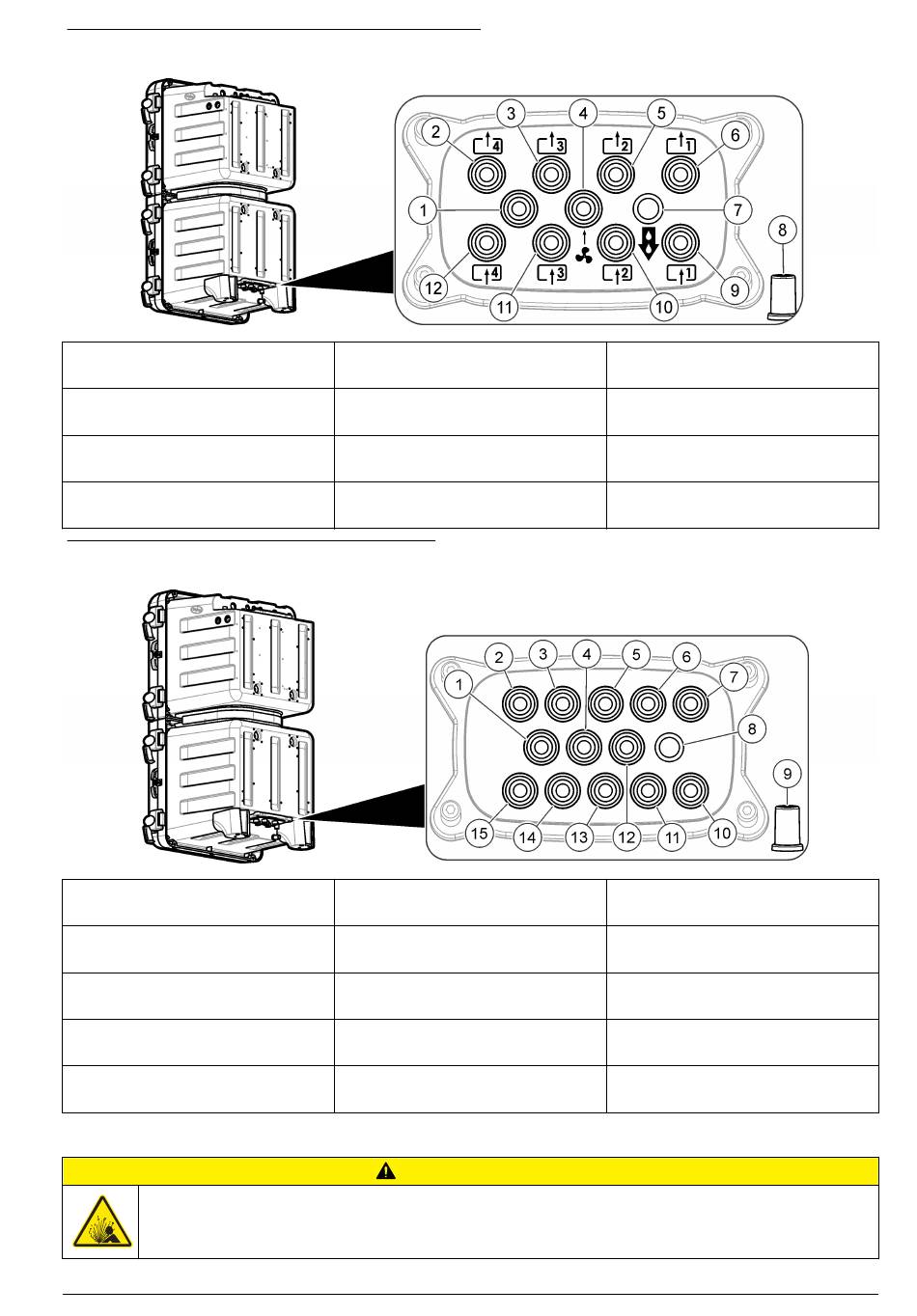

Figure 4 Orifices pour quatre flux d'échantillon
1 Non utilisé
2 Vidange de dérivation de
l'échantillon 4
3 Vidange de dérivation de
l'échantillon 3
4 Arrivée de la purge d'air (en
option)
Figure 5 Orifices pour 6 flux d'échantillon
1 Vidange de dérivation de
l'échantillon 6
2 Vidange de dérivation de
l'échantillon 5
3 Vidange de dérivation de
l'échantillon 4
4 Arrivée de l'échantillon 6
5 Vidange de dérivation de
l'échantillon 3
Raccordement des conduites d'échantillon et de vidange
Risque d'explosion. Utilisez uniquement le régulateur fourni par le fabricant.
5 Vidange de dérivation de
l'échantillon 2
6 Vidange de dérivation de
l'échantillon 1
7 Ecoulement chimique
8 Vidange du boîtier pour les
débordements ou les fuites
6 Vidange de dérivation de
l'échantillon 2
7 Vidange de dérivation de
l'échantillon 1
8 Ecoulement chimique
9 Vidange du boîtier pour les
débordements ou les fuites
10 Arrivée de l'échantillon 1
A T T E N T I O N
9 Arrivée de l'échantillon 1
10 Arrivée de l'échantillon 2
11 Arrivée de l'échantillon 3
12 Arrivée de l'échantillon 4
11 Arrivée de l'échantillon 2
12 Arrivée de la purge d'air (en
option)
13 Arrivée de l'échantillon 3
14 Arrivée de l'échantillon 4
15 Arrivée de l'échantillon 5
