Hach 5500sc SiO2 Installation page 483

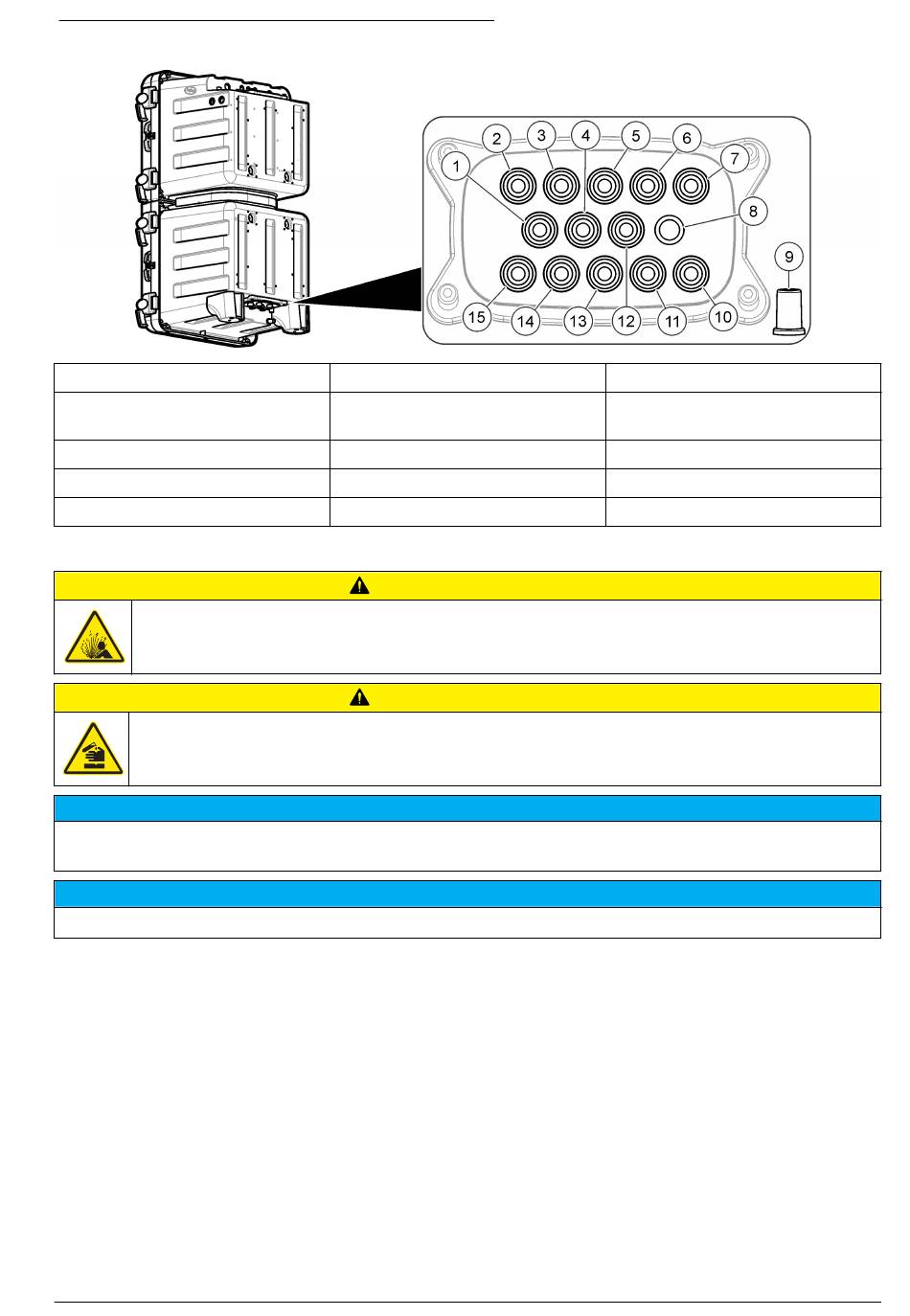

Joonis 5 Kuue kanaliga süsteemi ühenduspesad
1 6. proovi rööpäravool
2 5. proovi rööpäravool
3 4. proovi rööpäravool
4 6. proovi sisselaskeava
5 3. proovi rööpäravool
Proovi- ja äravooluliinide ühendamine
Plahvatusoht. Kasutage ainult tootja antud regulaatorit.
Kemikaalidega kokkupuute oht. Järgige kemikaalide ja jäätmete kõrvaldamisel kohalikke, piirkondlikke
ja riiklikke õigusakte.
Ärge ühendage äravooluliine muude liinidega, sest selle tagajärjeks võib olla vasturõhk ja analüsaator
kahjustamine. Veenduge, et äravooluliinid on õhule avatud.
Rõhuregulaator on seadistatud konkreetsele rõhule, mida ei saa muuta.
Analüsaatori proovide ja äravoolu paigaldamiseks kasutage müügikomplektis olevat voolikut (6 mm),
mudafiltrit ja rõhuregulaatorit. Vt
läbimõõduga. 1/4-tollist voolikut võib kasutada proovide liinis kuni klapi/mudafiltrini, kuid mitte
analüsaatori vedelikusüsteemi juurdepääsupesas.
6 2. proovi rööpäravool
7 1. proovi rööpäravool
8 Kemikaalide äravool
9 Kadude ja lekete äravool
10 1. proovi sisselaskeava
E T T E V A A T U S T
E T T E V A A T U S T
T E A D E
T E A D E
Joonis 6. Seadmega ühendatav proovide voolik peab olema 6 mm
11 2. proovi sisselaskeava
12 Läbipuhumise sisselaskeava
(valikuline)
13 3. proovi sisselaskeava
14 4. proovi sisselaskeava
15 5. proovi sisselaskeava
eesti keel 483
