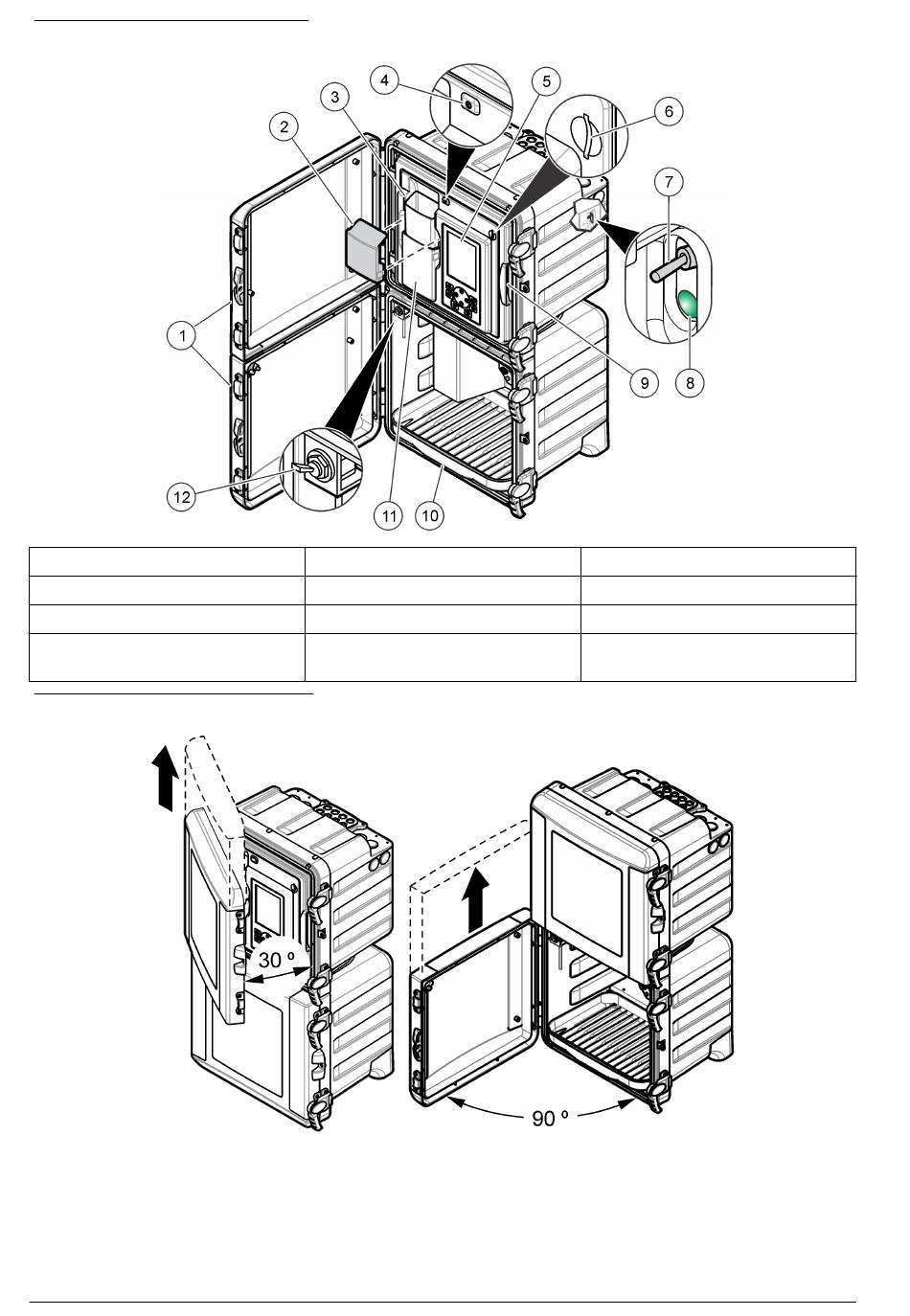

Abbildung 1 Produktübersicht
1 Obere und untere Tür
2 Trichterdeckel
3 Stichprobenzulauftrichter
4 Status-Anzeigeleuchte
Abbildung 2 Ausbau der Türen
Funktionsweise
Das Gerät verwendet ein mit Druck beaufschlagtes Reagenzsystem und Magnetventile zur
Bereitstellung von Probe, Reagenzien und Kalibrierungslösungen in der Probenzelle. Zu Beginn
jedes Messzyklus fließt die Probe in die Probenzelle. Ist die Probenzelle voll, fließen Reagenzien in
die Probenzelle. Ein Rührer vermischt die Reagenzien mit der Probe. Der Rührer stoppt, damit die
Mischung stabil wird und Luftblasen austreten können. Der Analysator misst die Farbe der Probe. Ist
26 Deutsch
5 Display und Tastatur
6 SD-Kartensteckplatz
7 Netzschalter
8 Ein/Aus-LED (leuchtet =
Analysator ist eingeschaltet)
9 Analysebedienfeld
10 Reagenzflaschenfach
11 Kolorimeterdeckel
12 Stichprobenventil
