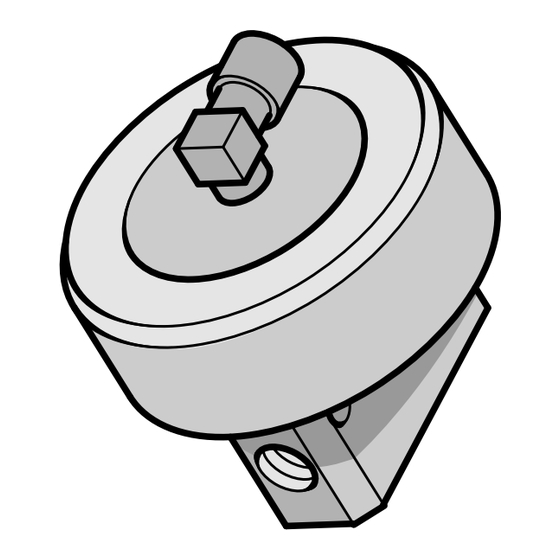

REGULATEUR DE PEINTURE Réf. 757 175
SOMMAIRE
1- PRINCIPE DE FONCTIONNEMENT................................................................................ 2
2- CARACTERISTIQUE D'UNE ANTENNE COMPORTANT UN REGULATEUR................5
Les renseignements et caractéristiques fournis dans cette ne sont pas contractuels et BINKS SAMES se réserve le droit de modifier sans préavis
Indice de Révision : A - Décembre 96
MANUEL D'EMPLOI
From February 1st, 2017 SAMES Technologies SAS becomes SAMES KREMLIN SAS
A partir du 1/02/17, SAMES Technologies SAS devient SAMES KREMLIN SAS
(Fr)
Page
Réf. : RT 6096
Publicité
Manuels Connexes pour SAMES KREMLIN BINKS 757 175
Sommaire des Matières pour SAMES KREMLIN BINKS 757 175
- Page 1 MANUEL D'EMPLOI From February 1st, 2017 SAMES Technologies SAS becomes SAMES KREMLIN SAS A partir du 1/02/17, SAMES Technologies SAS devient SAMES KREMLIN SAS REGULATEUR DE PEINTURE Réf. 757 175 (Fr) SOMMAIRE Page 1- PRINCIPE DE FONCTIONNEMENT................2 2- CARACTERISTIQUE D'UNE ANTENNE COMPORTANT UN REGULATEUR....5 Les renseignements et caractéristiques fournis dans cette ne sont pas contractuels et BINKS SAMES se réserve le droit de modifier sans préavis...
-
Page 2: Principe De Fonctionnement
1 - PRINCIPE DE FONCTIONNEMENT Au repos , à pression de pilotage nulle, il n'y aucun débit de passage. Le pointeau 10 est en appui sur le siège 6 et assure l'étanchéité sous l'action de 2 forces : - celle exercée par le ressort Fr qui est de l'ordre de 100 à... - Page 3 Le régulateur est l'actionneur qui permet de contrôler le débit de peinture Départ produit Arrivée produit REGULATEUR DE PEINTURE COMPLET Ref: 757 175 PLAN N° DESIGNATION 742759 Ressort J3ETOR097 Joint torique 47,6X2,4 449550 Membrane 449545 Presse-membrane 740511 Pointeau 742761 Porte siége J3TTCN007 Joint Torique 10,5X2 PTFE Indice de Révision : A - Décembre 96...
- Page 4 Autrement dit, la pression de sortie du régulateur ou pression régulée est sensiblement égale à la pression air de pilotage du régulateur. Ceci est d'autant plus vrai que le rapport s/S des sections du siège et de la membrane est petit.
- Page 5 CARACTERISTIQUE D'UNE ANTENNE COMPORTANT UN REGULATEUR cc/mm Visco V1 Visco V2 > V1 Pilotage (Bar) A 800 cc/mn, la pression d'entrée à l'entrée du régulateur est de 2,5 bar pour le produit V1 et de 2 bar pour V2. Indice de Révision : A - Décembre 96 Réf.
