Control Units
6.2 Control Unit CU310 DP (PROFIBUS)
6.2.3.5
Entrées/sorties TOR X121

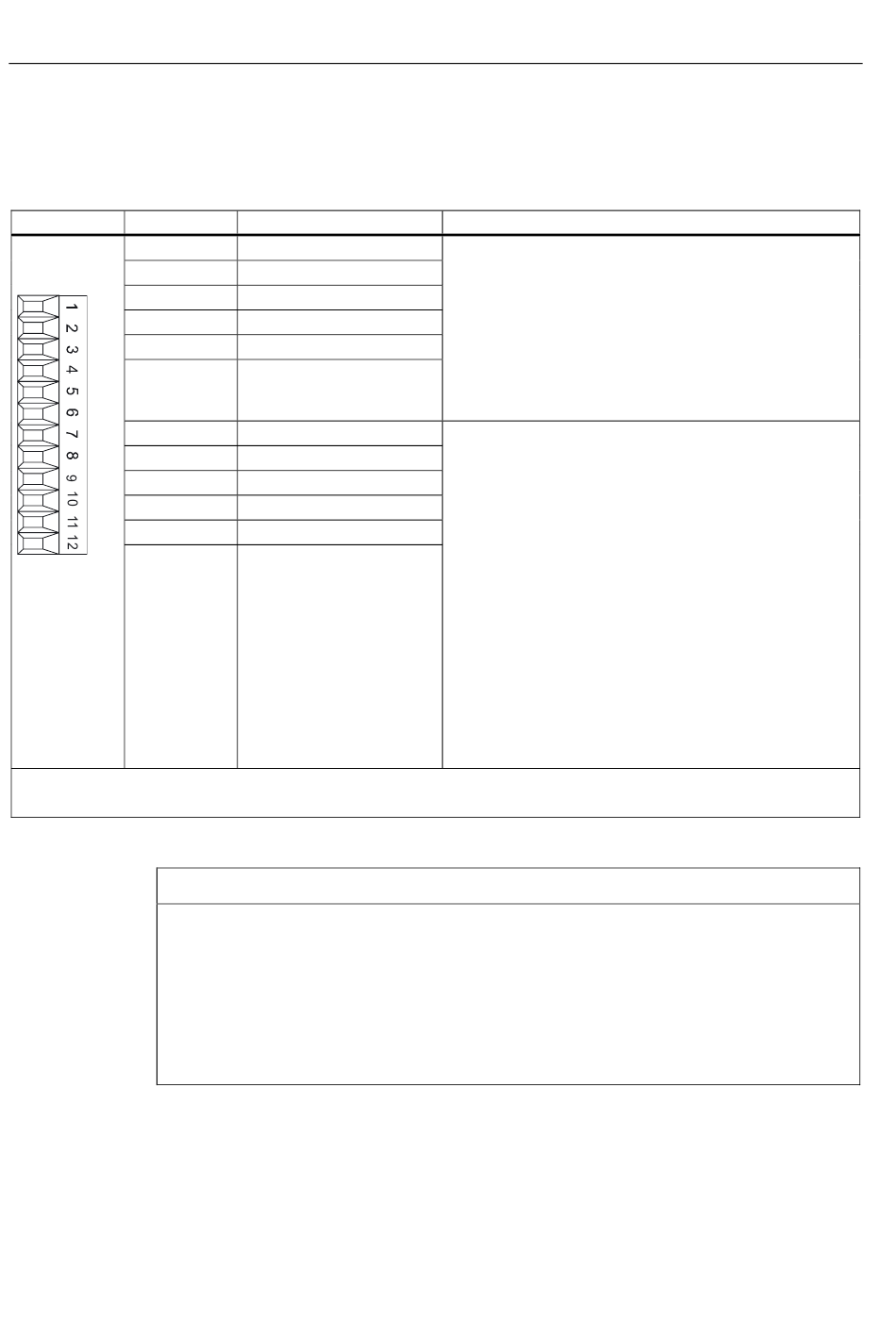

Tableau 6-4 Bornier X121
Borne
1
2
3
4
5
6
7
8
9
10
11
12
Section maximale de raccordement : 1,5 mm
Type : borne à ressort 1 (voir annexe A)
1) DI : Entrée TOR, DI/DO : Entrée/sortie bidirectionnelle ; M : Masse de l'électronique ; M1 : Masse de référence
IMPORTANT
Une entrée en l'air est interprétée comme étant au niveau bas.
Les "entrées rapides" peuvent être utilisées avec un système de mesure pour l'acquisition
de la position.
Pour que les entrées TOR DI) 0 à 3 puissent fonctionner, il faut que la borne M1 soit
raccordée. Les possibilités suivantes sont à votre disposition :
Raccorder la masse de référence des entrées TOR ou un strap à la borne M. Cette action
supprime la séparation galvanique pour ces entrées TOR.
180
Désignation
1)
DI 0
DI 1
DI 2
DI 3
M1
M
DI/DO 8
DI/DO 9
M
DI/DO 10
DI/DO 11
M
2
Caractéristiques techniques
Tension : -3 V à 30 V
Consommation typique : 10 mA sous 24 V CC
Séparation galvanique : potentiel de référence = borne M1
Niveau (ondulation comprise)
Niveau haut : 15 V à 30 V
Niveau bas : -3 V à 5 V
Durée de réponse :
L → H : environ 50 μs
H → L : environ 100 μs
comme entrée :
Tension : -3 V à 30 V
Consommation typique : 10 mA sous 24 V CC
Niveau (ondulation comprise)
Niveau haut : 15 V à 30 V
Niveau bas : -3 V à 5 V
Les bornes numéro 8, 10 et 11 sont des "entrées rapides"
Durée de réponse des entrées / "entrées rapides" :
L → H : environ 50 μs/5 μs
H → L : environ 100 μs/50 μs
comme sortie :
Tension : 24 V CC
Courant de charge max. par sortie : 500 mA
Résistance au court-circuit permanent
Durée de réponse des sorties
L → H : environ 150 μs
Manuel, (GH6), Edition 07/2007, 6SL3097-2AL00-0DP2
