I.4.4.3.4 Moteur de vanne et vanne pour eau glacée
La vanne et le moteur de la vanne ne sont pas installés d'usine. Il est possible d'utiliser une vanne à deux voies ou une
vanne à trois voies.
I.4.5
Récupération des condensats
Les bacs de récupération des condensats sont installés sous les échangeurs de chaleur à plaques et la batterie de refroi-
dissement. Chaque bac de récupération est fourni avec une sortie pour l'évacuation des condensats. Un siphon est tou-
jours nécessaire. Afin d'éviter que la tuyauterie ou le siphon gèlent voire éclatent, l'utilisation d'un bon matériau isolant
est conseillée et l'installation d'un chauffage / traceur entre le siphon et les tuyaux peut s'avérer nécessaire (matériau
isolant, chauffage et automate pour le système de chauffage non fournis par Systemair.)
I.4.6
Instruction vidéo - Récupération des condensats d'un échangeur à plaques
Les condensats générés par l'échangeur à plaques ou des batteries d'échange sont récupérés par le bac à condensats.
Une dépression importante dans cette section peut empêcher l'écoulement de l'eau par l'évacuation prévue à cet effet.
Un siphon dimensionné de la bonne manière est indispensable afin d'éviter d'aspirer l'eau de celui-ci. Un siphon dimen-
sionné de la bonne manière est indispensable afin d'éviter d'aspirer l'eau de celui-ci (voir l'illustration et l'estimation de
la hauteur minimale d'un siphon). Le diamètre du siphon et de la tuyauterie d'évacuation doivent être identiques au dia-
mètre de raccordement du bac à condensats.
Note!
Des instructions sur un assemblage et un nettoyage simples, rapides et surs du piège à eau sont indiquées
dans une vidéo de 2 minutes. La vidéo est disponible sur YouTube.
https://youtu.be/5qMswv2c0SQ
Merci de bien vérifier la présence d'eau dans le siphon.

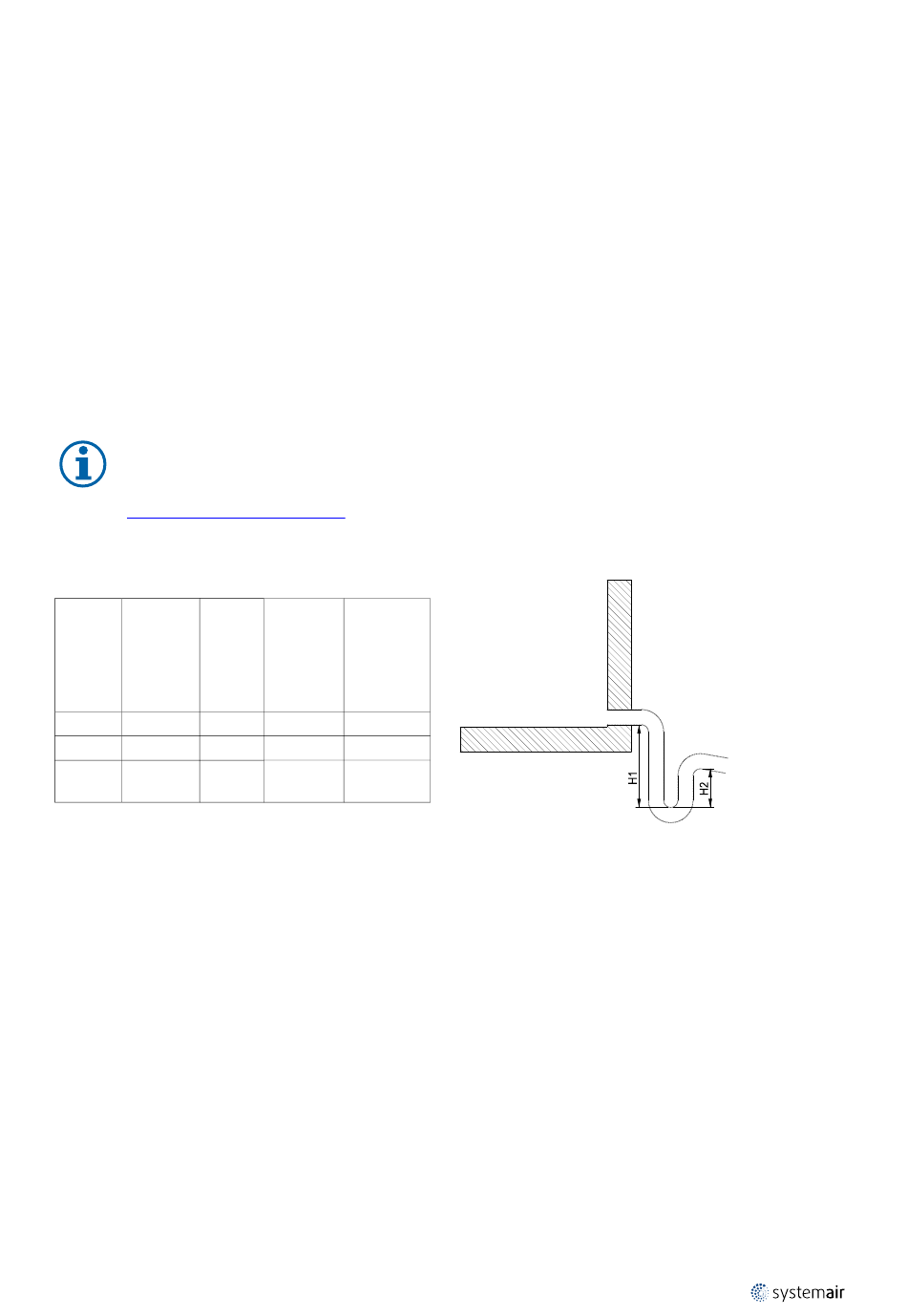

Tableau 1 Pression négative P (Pa)
P
H1
H2
mini-
mum
500 Pa
100 mm
40 mm
750 Pa
150 mm
55 mm
1,000-
190 mm
70 mm
Pa
La hauteur d'eau requise est H1 moins H2 - par exemple
pour une dépression de 500 Pa - égale à 50 mm de co-
lonne d'eau est de 60 mm car 50 mm correspond à la dé-
pression et une hauteur supplémentaire de 10 mm
permet à l'eau de s'écouler via le siphon jusqu'au sys-
tème d'évacuation.
Avec une dépression de 750 Pa, une hauteur supplémen-
taire de 20 mm permet à l'eau de s'écouler dans le siphon
jusqu'au système d'évacuation.
output |
Instructions de déchargement sur le site, installation et raccordement |
H1 moins
Hauteur
H2
supplé-
mentaire
niveau de
fermetu-
pour
re
écoule-
ment
60 mm
10 mm
95 mm
20 mm
120 mm
20 mm
57
