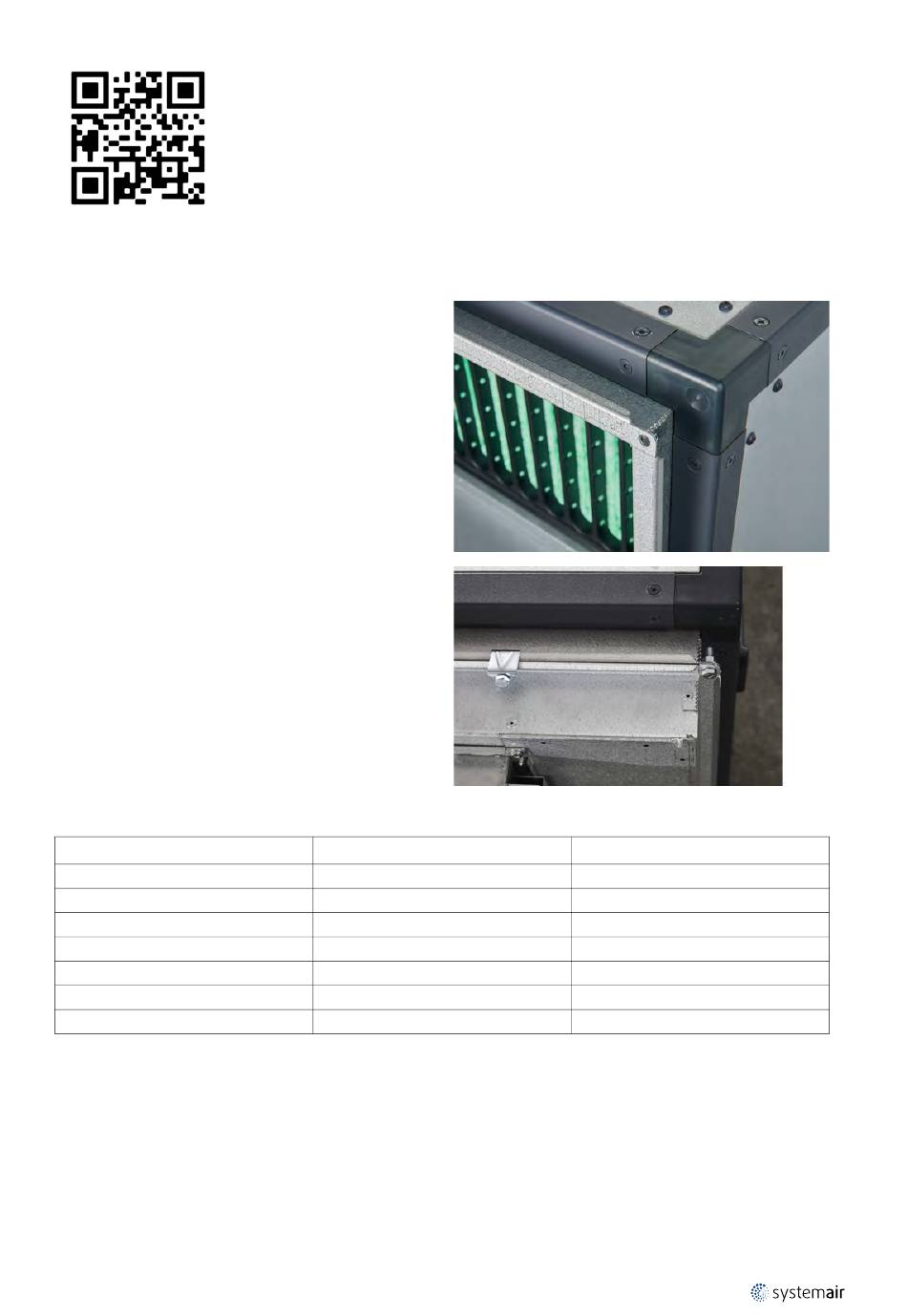

Le raccordement à la gaine rigide au niveau de la centrale Geniox Core est disponible avec bride de 20 mm ou de
30 mm pour le profilé LS. Veuillez vérifier la confirmation de commande ou les données dans l'annexe 2 concernant la
taille de la bride - 20 mm ou 30 mm.
En outre le raccordement à la gaine rigide se fait toujours
avec un trou de 8,5 mm dans chaque coin de la bride.
Utiliser un boulon de 8 mm avec écrou à chaque coin et
un nombre suffisant de colliers à vis avec une distance
entre les colliers à vis qui ne dépasse pas 300 mm pour
maintenir la gaine, le registre, la batterie ou le piège à son
serrés ensemble
Taille des raccordements de gaine des 7 tailles de centrales Geniox Core
Taille de la centrale
10
11
12
14
16
18
20
I.2.8.1
Registres destinés à l'installation dans les gaines
Si le registre est monté sur le raccordement à la gaine rigide de la centrale de traitement d'air, l'installateur doit suppor-
ter le registre en outre par des supports ou autres suspensions avant le montage des gaines. Les gaines ainsi que les re-
gistres doivent être isolés conformément aux directives locales
I.2.8.2
Serpentins destinés à l'installation dans les gaines
Le raccordement à la gaine est disponible avec bride de 20 mm ou de 30 mm pour le profilé LS. En outre, percer tou-
jours un trou de 8,5 mm dans chaque coin de la bride.
output |
Instructions de déchargement sur le site, installation et raccordement |
Largeur en mm
1000
1100
1200
1400
1600
1800
2000
Hauteur en mm
400
450
500
600
700
800
900
49
