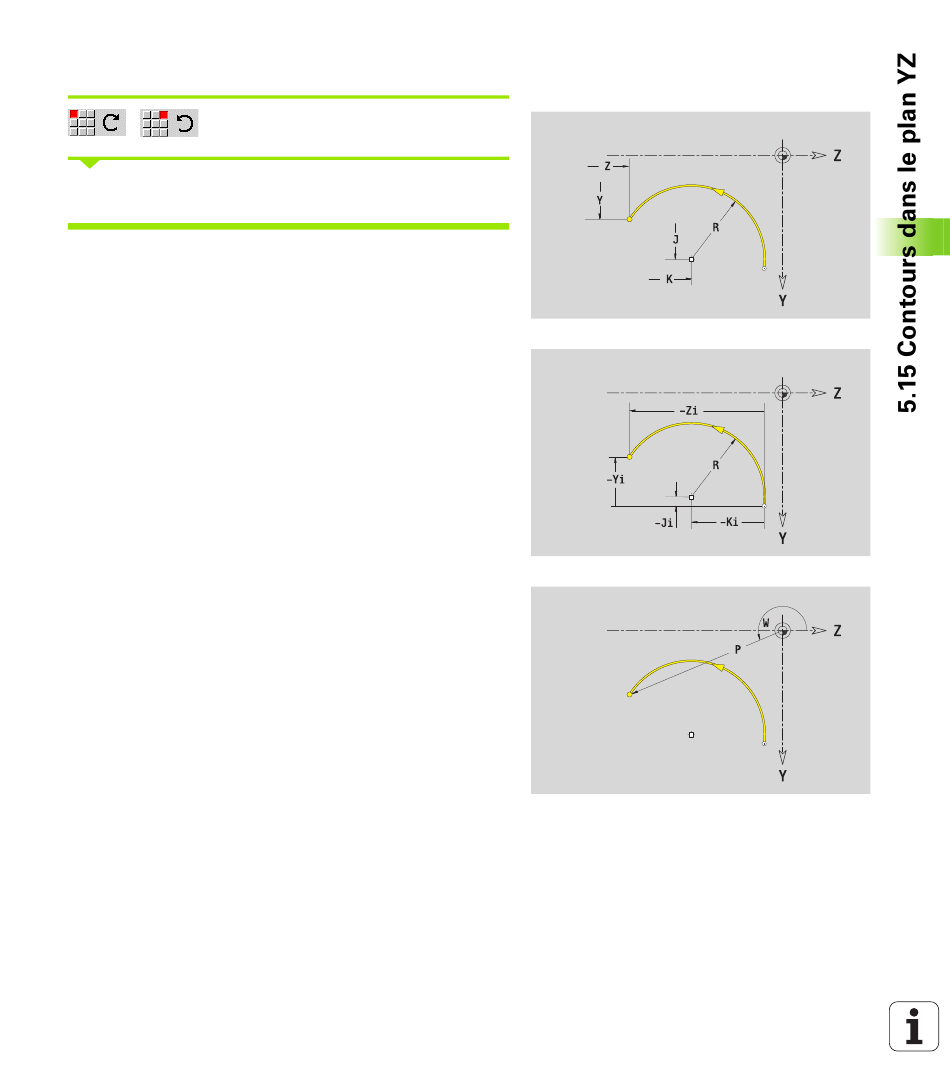

Arcs de cercle, plan YZ

Choisir le sens de rotation de l'arc de cercle.
Coter l'arc de cercle et définir la transition avec l'élément de contour
suivant.
Paramètres
Y, Z Point d'arrivée (point final de l'arc de cercle)
Yi, Zi Point d'arrivée en incrémental (distance départ – arrivée)
P Point d'arrivée, polaire (rayon)
Pi Point d'arrivée polaire, incrémental (distance point de
départ – point d'arrivée)
W Point d'arrivée, polaire – angle
Wi Point d'arrivée en polaire, incrémental – angle (par rapport
au point de départ)
J, K Centre arc de cercle
Ji, Ki Centre arc de cercle, incrémental (distance départ – centre
en X, Z)
PM Centre arc de cercle, polaire
PMi Centre d'arc de cercle, polaire, incrémental (distance point
de départ – centre)
WM Centre d'arc de cercle, polaire – angle
WMi Centre d'arc de cercle, polaire, incrémental – angle (par
rapport au point de départ)
R Rayon
ANs Angle de la tangente au point de départ
ANe Angle de la tangente au point d'arrivée
ANp Angle avec l'élément précédent
ANn Angle avec l'élément suivant
F : voir attributs d'usinage Page 396
En mode smart.Turn, l'éditeur ICP génère un G182 ou un G183.
