Dometic RV351LZ Guide Rapide

1
9
gn

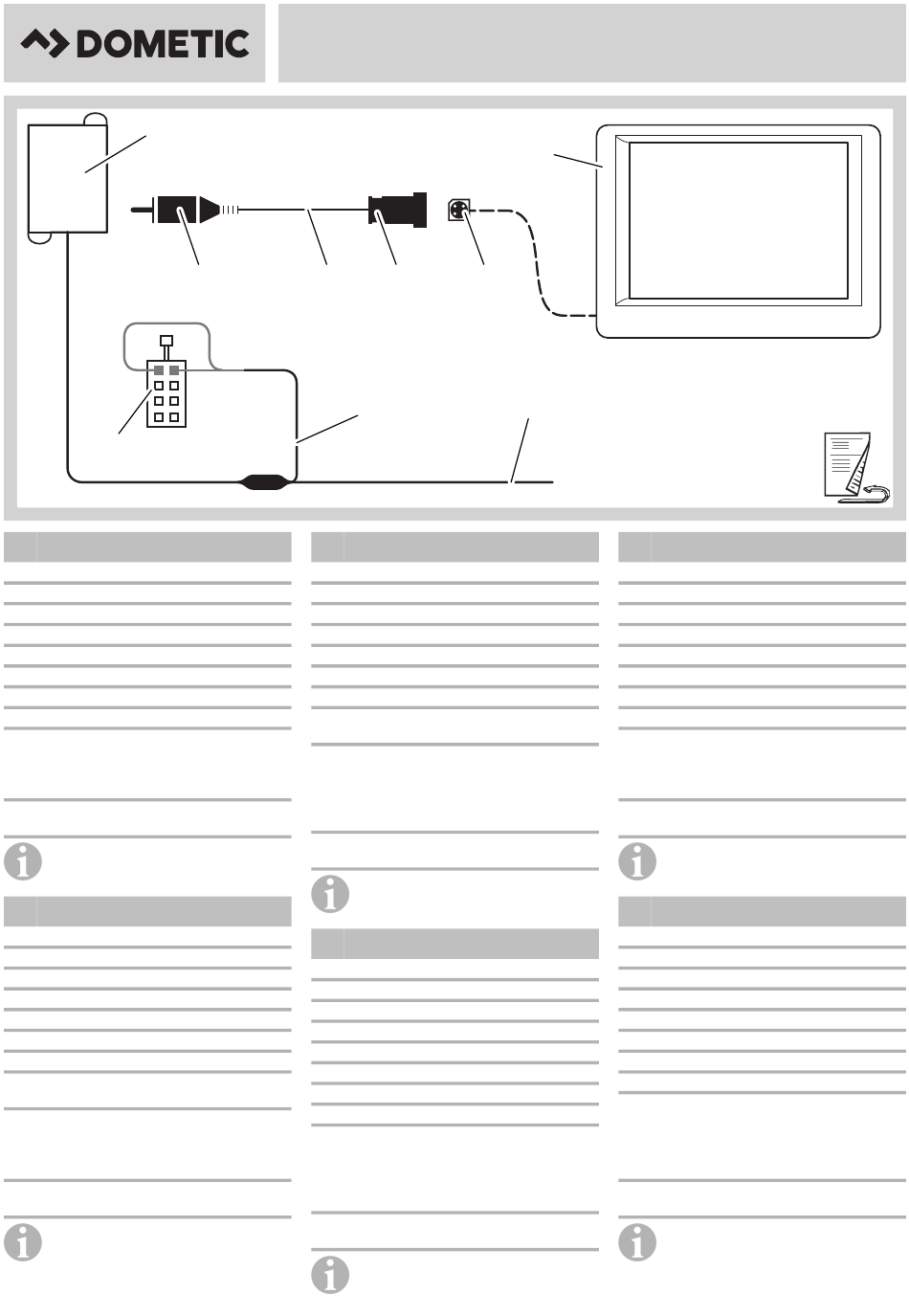

EN Key
ye = yellow, gn = green
1 Control Box
2 Monitor
3 Vehicle interface 351LZ
4 Adapter cable interface 351LZ
5 Adapter cable
6 Cinch plug (video signal)
7 Connection to the vehicle's reverse gear
Connection to the connector of the original
MAN reversing camera switch
8
Check whether the reversing signal cable is
attached to pin 1 or 2.
Connector for the original MAN reversing
9
camera switch
The video input for the multimedia system
must be enabled by the vehicle
manufacturer.
DE Legende
ye = gelb, gn = grün
1 Schaltbox
2 Monitor
3 Schnittstelle 351LZ des Fahrzeugs
4 Schnittstelle 351LZ des Adapterkabels
5 Adapterkabel
6 Cinch-Stecker (Videosignal)
Anschluss an den Rückwärtsgang des
7
Fahrzeugs
Anschluss an den Anschlussstecker des
Original-MAN-Rückfahrkamera-Schalters
8
Prüfen Sie, ob das Rückfahrsignal an Pin 1
oder 2 anliegt.
Anschlussstecker des Original-MAN-
9
Rückfahrkamera-Schalters
Der Videoeingang des Multimediasystems
muss durch den Fahrzeughersteller
freigeschaltet sein.
RV351LZ
9600000238
6 5
8
ye
FR Légende
ye = jaune, gn = vert
1 Boîte de commande
2 Ecran
3 Interface 351LZ du véhicule
4 Interface 351LZ du câble adaptateur
5 Câble adaptateur
6 Fiche Cinch (signal vidéo)
Raccordement à la marche arrière du
7
véhicule
Raccordement au connecteur du
commutateur d'origine de la caméra de
recul MAN
8
Vérifiez si le signal de marche arrière est
présent sur Pin 1 ou 2.
Connecteur du commutateur de la caméra
9
de recul MAN d'origine
L'entrée vidéo du système multimédia doit
être activée par le constructeur du
véhicule.
ES Leyenda
ye = amarillo, gn = verde
1 Caja de distribución
2 Monitor
3 Puerto 351LZ del vehículo
4 Puerto 351LZ del cable adaptador
5 Cable adaptador
6 Clavija Cinch (señal de vídeo)
7 Conexión a la marcha atrás del vehículo
Conexión en la caja de enchufe del
interruptor de la cámara para marcha atrás
original de MAN
8
Compruebe si hay señal de marcha atrás en
el pin 1 o 2.
Enchufe de conexión del interruptor de
9
cámara para marcha atrás MAN original
La entrada de vídeo del sistema
multimedia debe estar activada por parte
del fabricante del vehículo.
2
4 3
7
gn
PT Legenda
ye = amarelo, gn = verde
1 Caixa de distribuição
2 Monitor
3 Interface 351LZ do veículo
4 Interface 351LZ do cabo adaptador
5 Cabo adaptador
6 Ficha Cinch (sinal de vídeo)
7 Conexão na marcha atrás do veículo
Ligação ao conector do interruptor da
câmara de marcha-atrás MAN original
8
Verifique se o sinal de marcha-atrás está no
pino 1 ou 2.
Ficha de conexão do interruptor de da
9
câmara de marcha-atrás Original MAN
A entrada de vídeo do sistema multimédia
tem de ser desbloqueada pelo fabricante
do veículo.
IT Legenda
ye = giallo, gn = verde
1 Scatola di comando
2 Monitor
3 Interfaccia 351LZ del veicolo
4 Interfaccia 351LZ del cavo adattatore
5 Cavo adattatore
6 Spina cinch (segnale video)
7 Collegamento alla retromarcia del veicolo
Collegamento alla spina dell'interruttore
della telecamera per la retromarcia originale
MAN
8
Verificare che sia presente il segnale di
retromarcia sul pin 1 o 2.
Connettore dell'interruttore originale della
9
telecamera per la retromarcia MAN
L'ingresso video del sistema multimediale
deve essere abilitato dal produttore del
veicolo.
