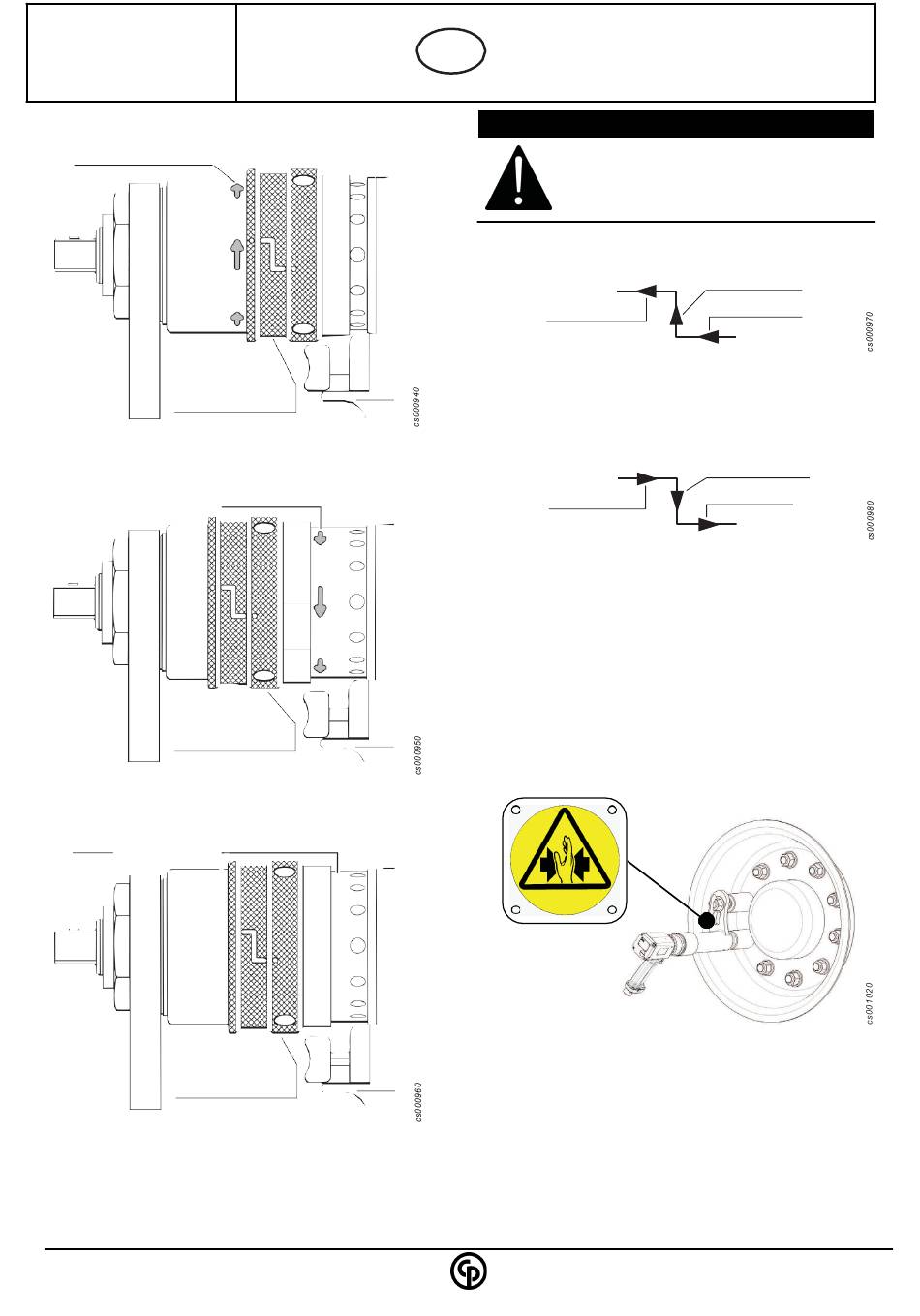

Reverseringsringens läge - medsols växelposition
a: Gröna pilar
d: Växelskifthjul
Reverseringsringens läge - motsols växelposition
d: Växelskifthjul
Reverseringsringens läge - mellan växelposition
c: Inga synliga pilar
d: Växelskifthjul
Anvisningar för reversering
Eftersom växelläget inte automatiskt går tillbaka till ett fast läge,
är det viktigt att man alltid kollar om växeln är i medsols- eller i
motsolsläge (med alla pilar klart synliga) innan man startar
maskinen.
b: Röda pilar
SV
Byt aldrig växel när verktyget är i drift.
Starta aldrig verktyget när växeln är i läge mellan
de fasta positionerna.
Fatta växelringen med handen och tryck den framåt – höger –
framåt, se figur nedan.
3: Tryck framåt
Den röda pilen indikerar riktningen vid start, dvs. verktyget
kommer att gå motsols när den startar i detta läge.
För att byta tillbaka till medsols, för ringen bakåt – vänster –
bakåt, se figur nedan.
1: Flytta bakåt
Den gröna pilen indikerar riktningen vid start, dvs. verktyget
kommer att gå medsols i detta läge. Det är inte nödvändigt att hålla
ringen på plats, den stannar kvar av sig själv.
Förlängd mothållsarm med fjäderbelastad
mothållshylsa
Justera C-C måttet mellan åtdragningshylsan och mothållshylsan
så att det passar till muttrarna.
Kontrollera att den fjäderbelastade hylsan sitter korrekt monterad
på reaktionsarmen.
Montera reaktionsarmen i önskad position innan start av
verktyget.
Mothållet måste svänga runt navet.
Underhåll
För maximal effekt
För bibehållen prestanda och maximal livslängd är det viktigt med
regelbunden smörjning. Motorn skall smörjas med olja, som tillförs
tryckluften eller verktyget vid luftanslutningen.
Smörj pådrag, planetväxlar, nållager och kullager med fett vid
den regelbundna översynen av maskinen.
VARNING
2: Vrid åt höger
1: Tryck framåt
2: Vrid till vänster
3: Flytta bakåt
