CP-IL-...
3
Montage der Anschlusskabel
3.1 Konfektionieren der Kabel
Dem QUICKON Anschluss-Set (Teile-Nr. 175485) liegt eine
Kurzanleitung bei. Bitte befolgen Sie die Hinweise zur Kabel-
konfektionierung. Damit stellen Sie sicher, dass eine zuverlässi-
ge Kontaktierung erfolgt.

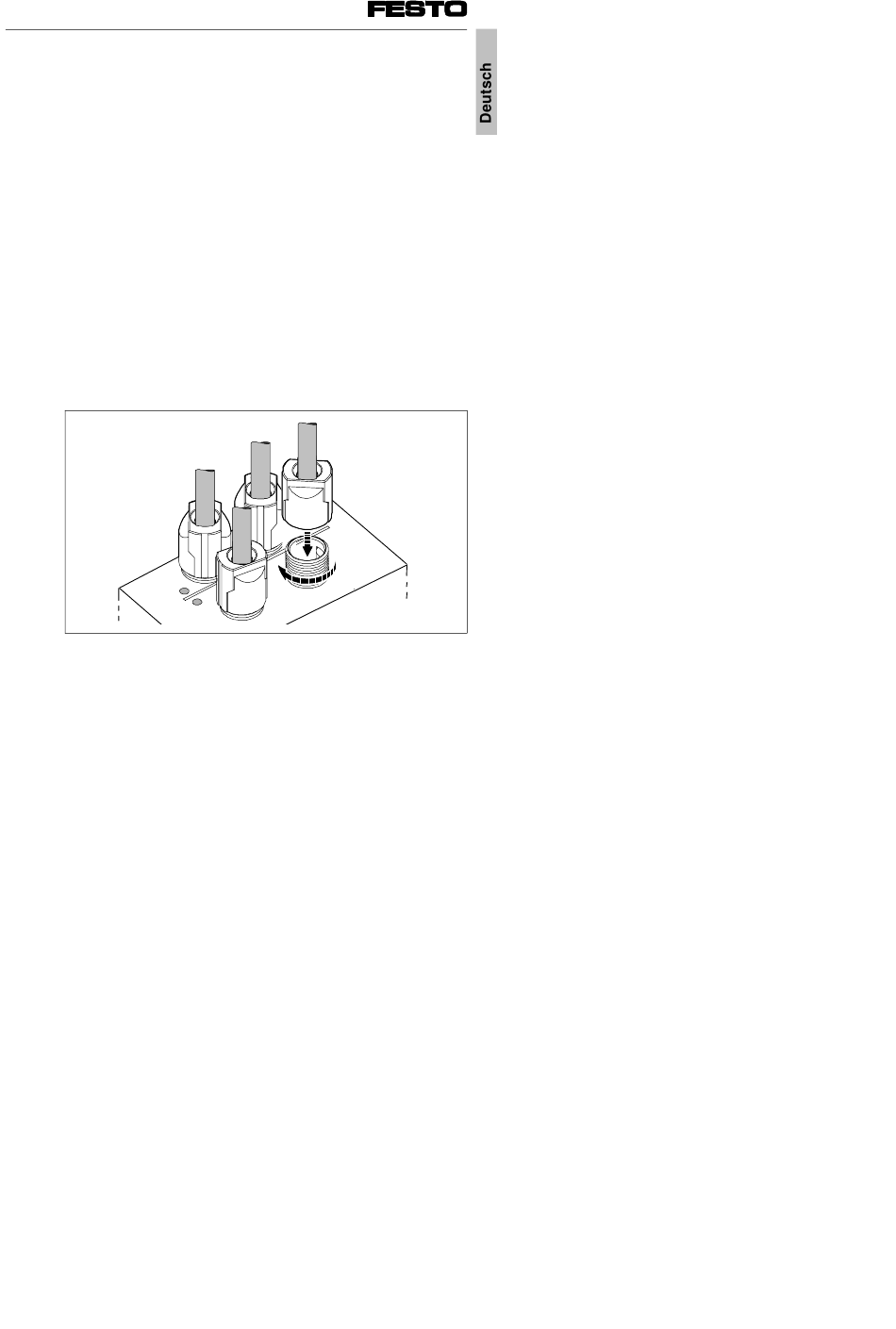

3.2 Anschließen der Kabel
Gehen Sie nach dem Kabelkonfektionieren wie folgt vor:
1. Stecken Sie die konfektionierten Kabel auf die entsprechen-
den Anschlüsse der Ventilinsel (Bus IN; Bus OUT; 24 V).
2. Drehen Sie das jeweilige Kabel so lange, bis die Codier-
nasen in die Führungen passen. Die Codierungen
sichern die korrekte Polung.
3. Schrauben Sie die Überwurfmuttern fest. Dabei werden
die Aderenden in die Schneidklemmen gedrückt und die
Aderisolation aufgeschnitten. Damit wird sicher elektrisch
kontaktiert.
0002a
5
