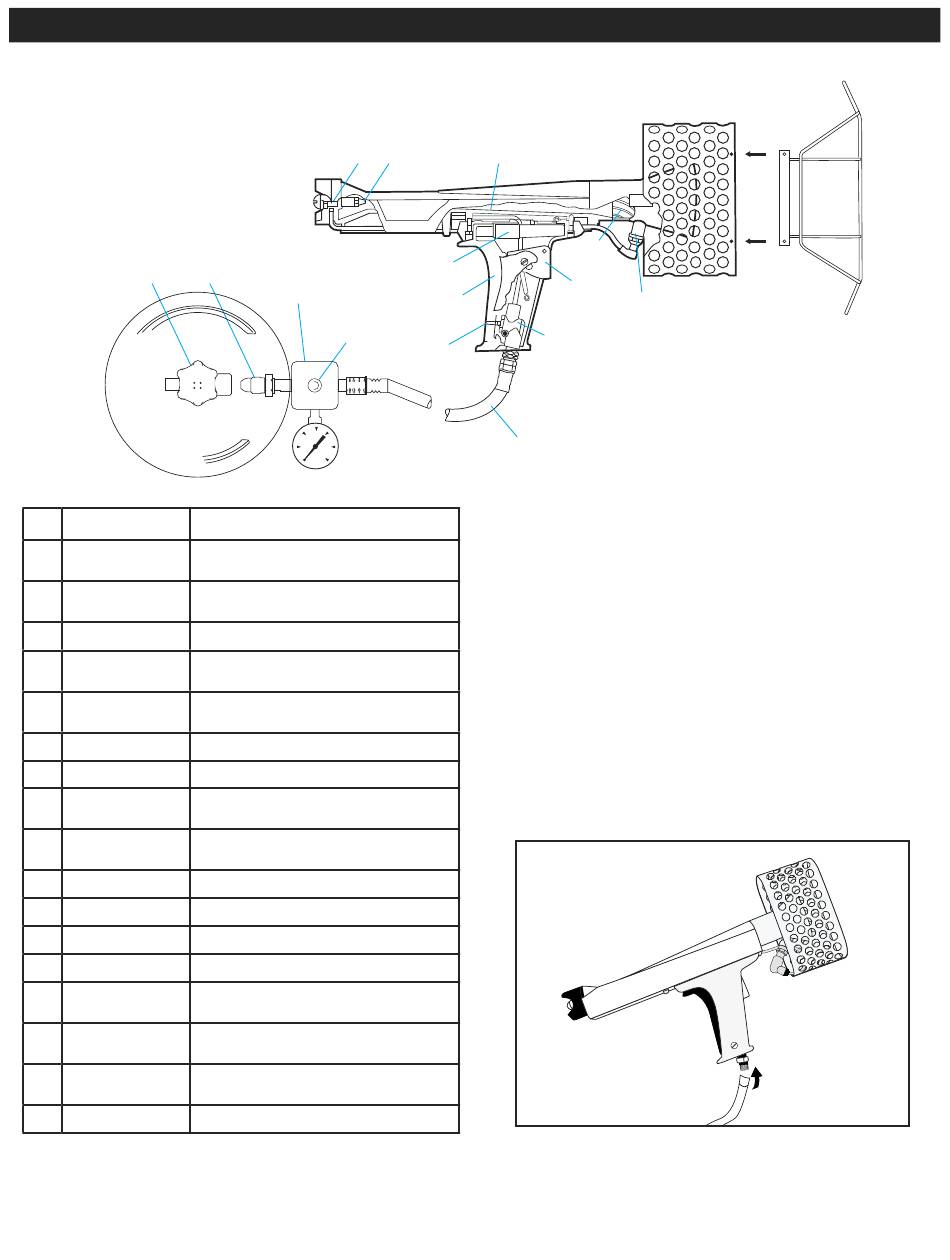

PIÈCES ET FONCTIONS
Réservoir fixé
(VUE DU DESSUS)
16
# PIÈCE
Détente de
1
sécurité
2 Poignée de gaz
3 Soupape de gaz
4 Allumeur
Conduite de
5
carburant
6 Filtre
7 Orifice
Bougie
8
d'allumage
Stabilisateur de
9
flamme
10 Tuyau
11 Régulateur
12 Vis de réglage
13 Manomètre
Raccord Prest-
14
o-Lite
15 Réservoir
16 Valve du réservoir
17 Vis de réglage
PAGE 17 OF 21
INSTRUCTIONS D'UTILISATION
6
14
11
12
15
30
40
20
13
10 50
60
FONCTION
Empêche le rejet accidentel de gaz.
Actionne la soupape de gaz et
l'allumeur.
Ouvre le débit de carburant.
Produit l'étincelle piézoélectrique
d'allumage.
Amène le carburant à l'orifice.
Empêche l'encrassement.
Mesure le carburant.
Enflamme le mélange carburant/air.
Empêche le retour de flamme et les
flammes de s'échapper.
Raccorde le régulateur et le pistolet.
Régule la pression sur le pistolet.
Règle la pression.
Indique la pression dans la conduite.
Raccorde et contient le clapet de
non-retour d'excédent de carburant.
Vendu séparément, voir les
renseignements concernant le réservoir
Ouvre/ferme l'alimentation en
carburant.
Règle la soupape.
7 5
4
2
3
17
10
RACCORDEMENTS
1. Raccordez le pistolet, le tuyau et le régulateur au
réservoir. Utilisez une clé pour serrer les raccords
(filetage à gauche). (Voir Figure 1)
2. Vérifiez s'il y a des fuites.
• Ouvrez la valve du réservoir sans pousser la détente
pour pressuriser le tuyau. Le manomètre doit
indiquer une pression de 103,4 à 206,8 kPa (15 à 30
PSI) lorsque le pistolet n'est pas utilisé.
• Fermez la valve du réservoir et vérifiez la pression sur
le manomètre. Une perte de pression rapide indique
qu'il y a une fuite. Vérifiez tous les raccordements.
Figure 1
9
1
8
VUE LATÉRALE
