3. Câblage
3-1 Précautions générales lors du câblage
G
Contrôler la tension nominale indiquée sur la
plaque signalétique avant de câbler selon le
schéma de câblage. (Fig. 3-1)
G
Prévoir une prise de courant exclusive pour
chaque unité, avec pour chacune un interrupteur
et un disjoncteur contre les surintensités.
G
Pour prévenir tout risque dû à un défaut
d'isolation, l'unité doit être mise à la terre.
G
Chaque fil doit être solidement raccordé.
G
Aucun fil ne doit pouvoir toucher les tuyaux de
l'agent réfrigérant, le compresseur ou tout élément
mobile des ventilateurs.
Les prescriptions sur les diamètres de fil diffèrent
selon les conditions locales ou nationales. Pour le
câblage sur le site, se référer aux normes électriques
locales avant de commencer, et suivre
scrupuleusement ces prescriptions tout au long de
l'installation.
AVERTISSEMENT
!
G
Ne pas enclencher l'alimentation électrique
avant d'avoir terminé et contrôlé le câblage et
la mise en place des tuyaux de l'agent
réfrigérant.
G
Le câblage ne devrait être effectué que par un
électricien qualifié et expérimenté.
Le tableau 2 donne la liste des longueurs et des
diamètres de fil recommandés. Se référer au schéma
de câblage ci-dessus pour connaître la signification
de "A" et "B" mentionnés dans le tableau 2.
(A) Longueur du câble
d'alimentation électrique(m)
2
3,5 mm 5,5 mm
(# 12) (# 10)
14 m 22 m
Tableau 2
Câble d'alimentation A:
Câble électrique multipolaire: la section et la longueur du câble électrique recommandé sont indiquées dans le tableau
"Données électriques". Le câble doit être de type H05VV-F (selon CEI 20-19 CENELEC HD22).
Assurez-vous que la longueur des conducteurs entre le point de fixation du câble et le bornier soit telle que les conducteurs
actifs (Phase - Neutre) se tendent avant le conducteur de mise à la terre (pour permettre aux conducteurs actifs Phase -
Neutre de se débrancher avant le conducteur de terre si le câble d'alimentation est tiré accidentellement).
Câble de raccordement B (avec mise à la terre):
Câble électrique multipolaire: la section et la longueur du câble électrique recommandé sont indiquées dans le tableau
"Données électriques". Le câble doit être de type H07RN-F minimum (selon CEI 20-19 CENELEC HD22).
Câble de raccordement C (sans mise à la terre):
Câble électrique multipolaire: la section et la longueur du câble électrique recommandé sont indiquées dans le tableau
"Données électriques". Le câble doit être de type A07RN-F minimum (selon CEI 20-19 CENELEC HD22).
(B) Longueur des câbles
intermédiaires (m)
Section
2
2 mm
(# 14)
20 m

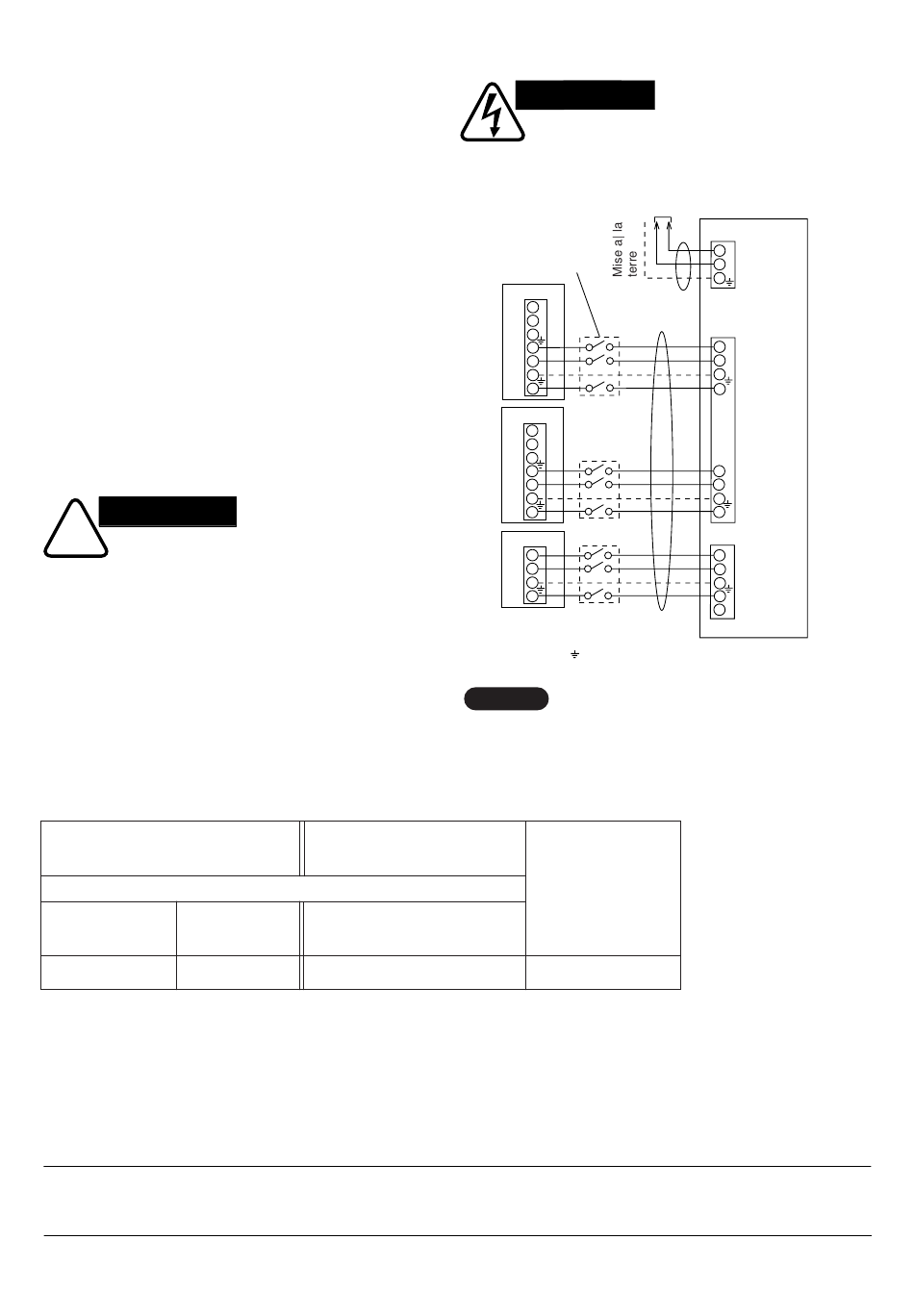

Schéma de câblage
AVERTISSEMENT
Disconnect
Interrupteur swith
(Field supply)
(à se procurer)
Unit A
Unité A
L
N
3
1
2
3
4
Unit B
Unité B
L
N
3
1
2
3
4
Unit C
Unité C
1
2
3
4
Unité intérieure
Indoor unit
Terre
Earth (ground)
NOTE
Unité A, B ...... MCAV92/CAV92
Unité C........... MCAV/KPAV180
Capacité du fusible
ou du circuit
2
30 A
# ... AWG (Jauge américaine des fils)
Cet appareil doit être
mis à la terre
Power supply Source
d'alimentation 220 – 240 V
220 - 240 V ~50Hz
Bornier 3P
(A) Terminal 3P
1
2
3
Terminal 8P Bornier 8P
1
2
3
4
5
6
7
8
Bornier 5P
Terminal 5 P
1
2
3
4
5
(B)
Unité extérieure Outdoor unit
Fig. 3-1
