ESP
3.5 INSTALACIÓN Y MONTAJE
Evite las fuentes directas de calor, frío, humedad, rayos solares y rayos ultravioletas en la
ubicación definitiva del presente elemento refrigerado. Estufas, radiadores, aire acondicionado,
corrientes de aire, etc pueden influir negativamente en su correcto funcionamiento.
Asegúrese de que el suelo está bien nivelado, así evitará vibraciones y ruidos.
Asegúrese de que el aparato tiene una correcta ventilación. No taponar la rejilla de ventilación
de la unidad condensadora.

3.6 CONEXIONES

Una vez encastrada la cuba en el orificio del mueble destinado a tal fin, la fijación se realiza
mediante los anclajes suministrados tal como se muestra en el croquis. Consulte Figura 3 para
más información.
La unidad condensadora debe estar bien ventilada para un correcto
funcionamiento del equipo. Consulte la Figura 7 para diseñar la parrilla de
ventilación del mueble donde se instala el equipo.
La caja de mandos ubicada en la parte inferior del aparato puede moverse fácilmente al lateral
del armario técnico si fuese necesario (por ej. en el caso de tener cerrado el acceso frontal al
aparato por motivos constructivos del mueble que lo aloja) como se indica en la figura 5. Así
mismo, puede ser extraída de su armario técnico e instalada en cualquier otro panel (por ej. en
el frente del buffet para poder accionar y regular el aparato sin necesidad de abrir una puerta).
En la figura 9 se da la dimensión del agujero en donde encastrar el termostato. En la Figura 4 se
indica como extraer el elemento técnico para realizar labores de mantenimiento o reparación.
OPCIÓN DE UNIDAD REMOTA
las tomas frigoríficas se suministran con tubo de cobre de 3/8", tanto para la conexión de alta
presión (línea de líquido) como para baja presión (línea de gas), NO SE SUMINISTRA: VÁLVULA
TERMOSTÁTICA, TUBO CAPILAR, VÁLVULA SOLENOIDE, NI LLAVES DE CORTE.
La toma de conexión eléctrica para válvula solenoide o unidad frigorífica, se facilita mediante
bornas de conexión, ubicadas en la caja de conexiones para una potencia máxima de compresor
de 1 1/2". Para potencias mayores es necesario la implantación de un relé o contactor, este
elemento no será suministrado
Manual de instrucciones

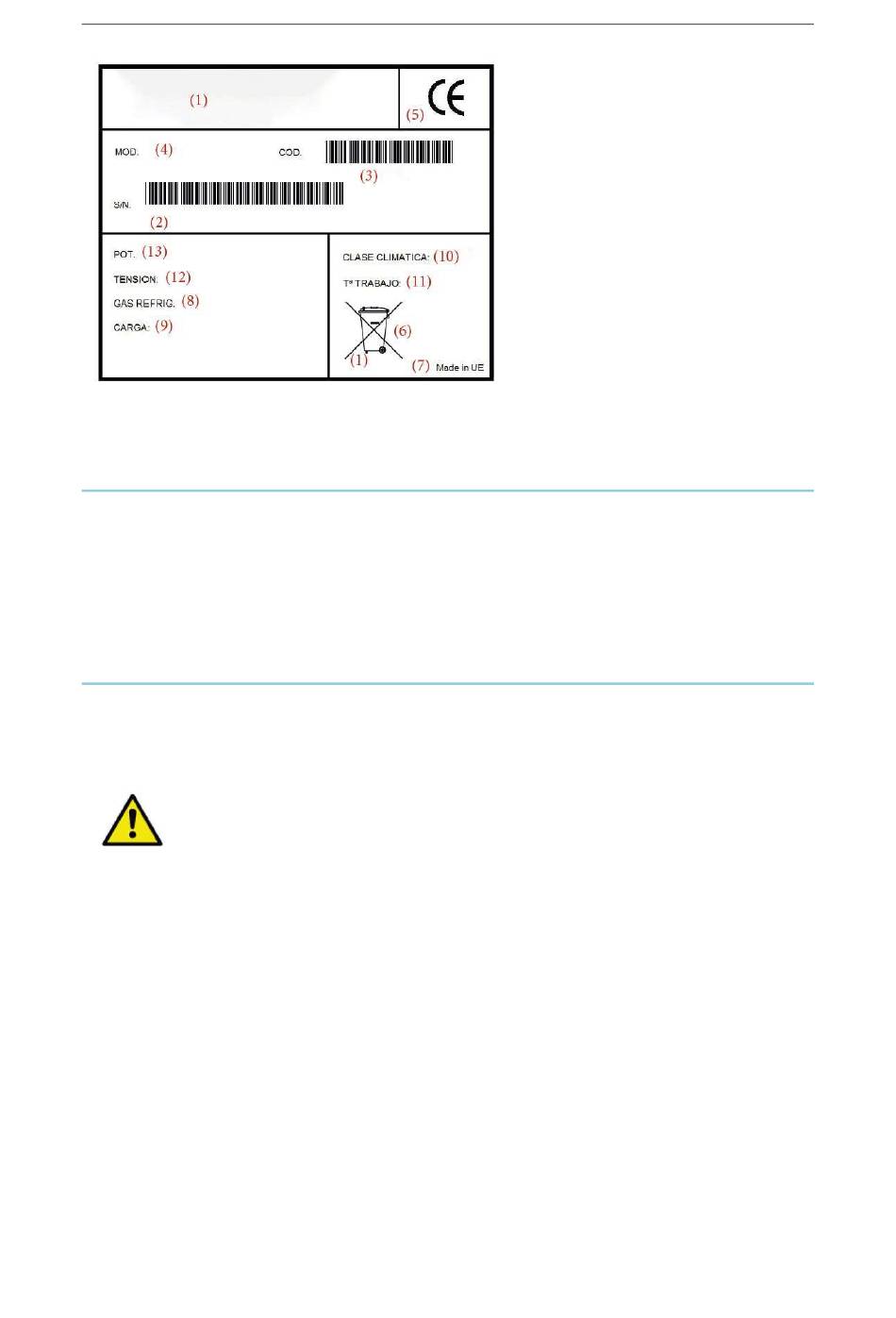

Datos en la etiqueta de identificación:
1. Marca
2. Número de serie (código+ año+
número de serie)
3. Código:
4. Modelo:
5. Símbolo CE
6. Símbolo de eliminación
residuos
7. País de fabricación
8. Gas refrigerante (si procede)
9. Carga de gas (gr) (si procede)
10. Clase climática (si procede)
11. Temperatura de trabajo:
12. Voltaje:
13. Consumo de energía
de
