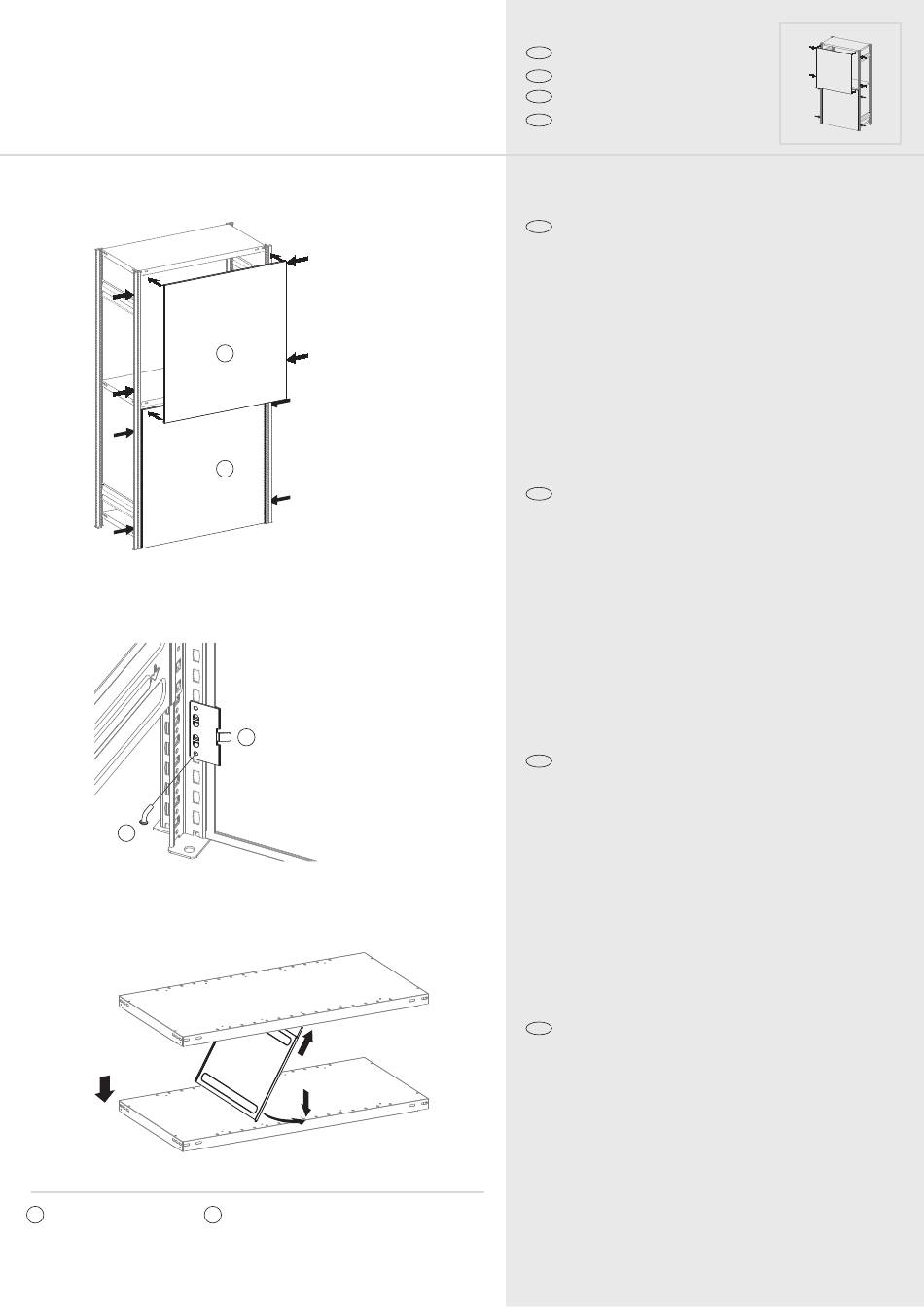

Montage der Rückwandsegmente und Fachteiler
Montage des segments de paroi arrière et les séparateurs
Montage van achterwandsegmenten en vakindelers
Assembly of the rear wall segments
Abb. 9
Abb. 10
12
Abb. 11
Rückwand-Segment
13
Paroi latérale en tôle
Achterwandsegment
Rear wall segment
13
13
14
Rückwandhaken
14
Crochet de fixation
Achterwandhaken
Wall hook
Aufbauanleitung
D
Notice de Montage
F
NL
Handling voor montage
GB
Assembly instruction
D
Achtung: Zur
Montage
Arbeitshandschuhe tragen (Verletzungsgefahr).
Das unterste Rückwand-Segment zwischen die Stützprofile stellen, mit
vier Rückwandhaken (Abb. 9) fixieren (ungefähre Position s. Pfeile oben)
und diese mit Sicherungsstiften sichern.
Das nächste Rückwand-Segment auf das vorausgegangene Segment
stellen, festhalten und mit vier Rückwandhaken fixieren. Danach die
Rückwandhaken mit Sicherungsstiften sichern (Abb. 10).
Achtung: Bevor die Rückwandhaken eingesetzt sind kann das obere
Rückwand-Segment herunterrutschen!
Die Fachteiler wunschgemäß in die Fachbodenlochungen oben und unten
ein-setzen (Abb. 11).
F
Attention: Porter des gants de sécurité pour le montage des segments
de paroi arrière (risque de blessure!).
Placer le segment de paroi arrière inférieur 5 entre les profilés de support,
et fixer à l'aide de 4 crochets de paroi arrière (fig. 9) (position approxima-
tive flèche du haut) et bloquer ceux-ci à l'aide de chevilles.
Placer le segment de paroi arrière suivant sur le précédent, maintenir
fermement et fixer à l'aide de 4 crochets pour paroi arrière. Bloquer
ensuite les crochets à l'aide de chevilles (fig. 10).
Attention: Le segment de paroi arrière supérieur peut tomber avant que
les crochets de fixation ne soient en place!
Placer les séparateurs dans les trous inférieurs et supérieurs de l'étagère
comme il convient (fig. 11).
NL
Opgelet: Tijdens de montage van de achterwandsegmenten werkhand-
schoenen dragen (gevaar voor verwonding).
Het onderste achterwandsegment 5 tussen de steunprofielen plaatsen,
met vier achterwandhaken (afb. 9) fixeren (globale positie: zie pijl boven)
en deze met borgpennen borgen.
Het volgende achterwandsegment op het voorgaande segment plaatsen,
vasthouden en met vier achterwandhaken fixeren. Vervolgens ook de
achterwandhaken met borgpennen borgen (afb. 10).
Opgelet:
Voordat de achterwandhaken zijn geplaatst kan het bovenste
achterwandsegment naar beneden glijden!
De vakindelers naar wens boven en onder in de vakbodemperforatie
plaatsen (afb. 11).
GB
Caution:
Use work gloves for mounting the rear wall segments (risk of
injury).
Place the bottom rear wall segment 5 between the support profiles and fix
with four rear wall hooks (fig. 9) (see arrow above for approx position) and
secure with locking pins.
Place the next rear wall segment above the preceding segment, hold in
place tightly and fix with four rear wall hooks. Then secure the rear wall
hooks with locking pins (fig. 10).
Caution:
The upper rear wall section can slip down before the rear wall
hooks are in place!
Place the dividers in the shelf holes above and below as required (fig. 11).
des
Rückwand-Segmente
bitte
5
