Procedimento de instalação
Instalação do painel
Os parafusos de montagem do painel são fornecidos juntos com o painel.
A saída de ar do painel é fácil de ser danificada, portanto, deve-se tomar cuidado extra ao trabalhar.
1. Use o papelão de referência para verificar se a altura da unidade e o tamanho do tecto falso estão corretos. Antes de
instalar o painel, remova o papelão de referência e o painel de retorno de ar.

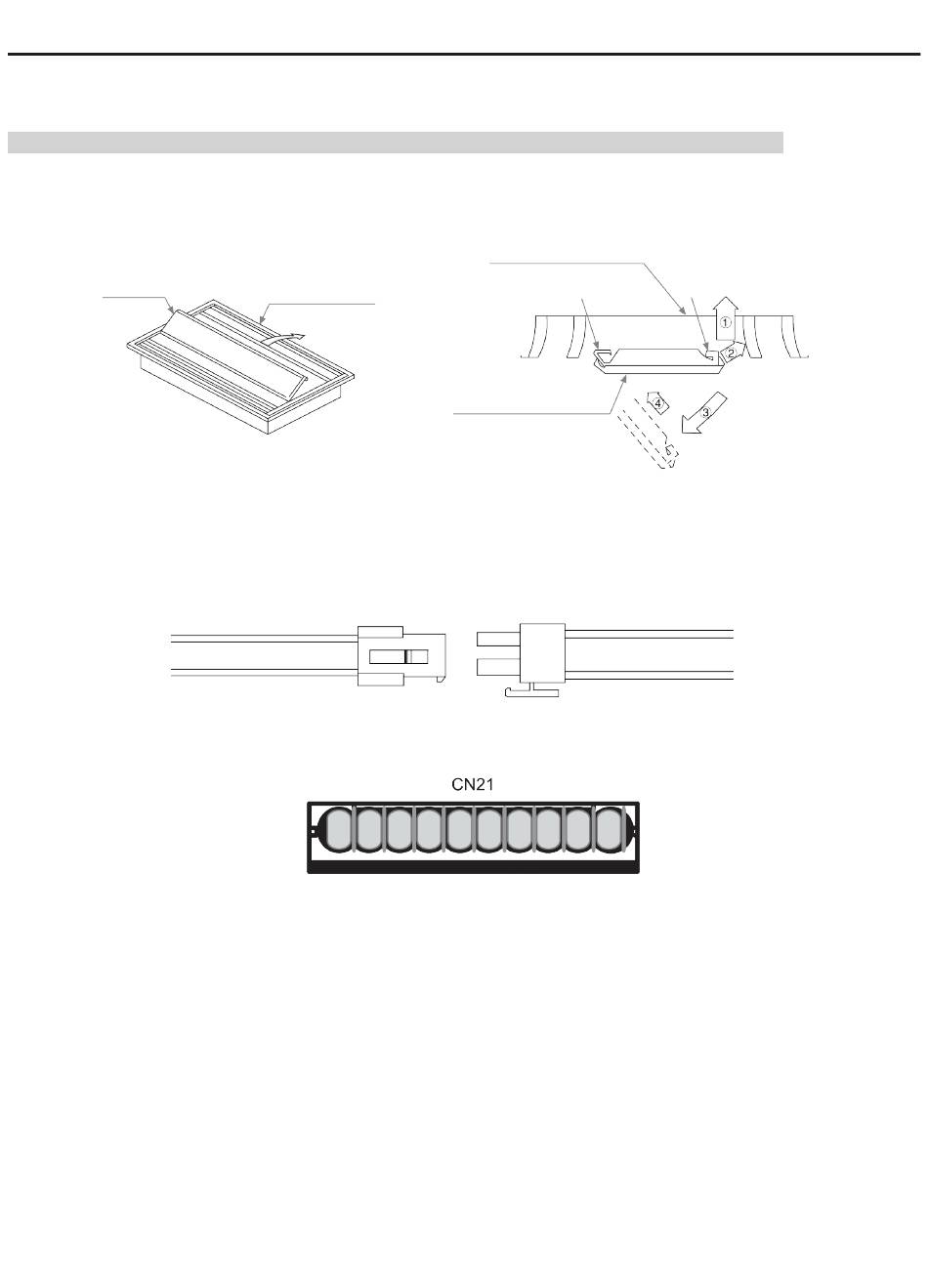

Método para desmontar o painel de retorno de ar
Painel de retorno de ar
2. Aparafuse 4 parafusos na posição de instalação do painel da unidade em cerca de 5 mm.
3. Fixe o painel
4. Aperte os parafusos.
5. Conecte o conector (branco, 2P) do motor da persiana (não é aplicável para unidades sem função de balanço
automático da persiana).
Se quiser usar o controlo remoto, é necessário preparar um recetor de controlo remoto adicional (RE-02). O conector
branco de dez pinos é usado para o controlo remoto. Conecte a porta CN21 da PCB.
7. Use o controlo remoto para verificar se a conexão está correta e, em seguida, desligue a energia por 10 segundos, e
reinicie.
Painel principal
Remova
Terminal da caixa de controlo
Quadro externo do painel
Gancho de suspensão (B)
Quadro interno do painel
Terminal do motor da persiana do
painel
14
Gancho de suspensão (A)
