Principes du tirage de câble (suite)
Théorie du tirage
Cette section présente les notions principales associées
au tirage de câble.
Résistance de tirage
Le treuil de tirage doit surmonter deux types de
résistance : la pesanteur et le frottement.
La pesanteur est une force qui s'exerce de façon
constante sur les parties verticales du parcours.
Lorsque la force de tirage est relâchée, la pesanteur
a tendance à tirer le câble vers le bas. Le frottement
se produit aux points de contact du câble avec les
galets, le conduit et le chemin de câbles. Le frottement
s'oppose à tout mouvement, vers l'avant comme vers
l'arrière, et a tendance à tenir les câbles en place.
Pesanteur
Greenlee Tools, Inc.
Treuil de tirage UT10 et ensembles de tirage
Frottement
Conduit
Poids
du câble

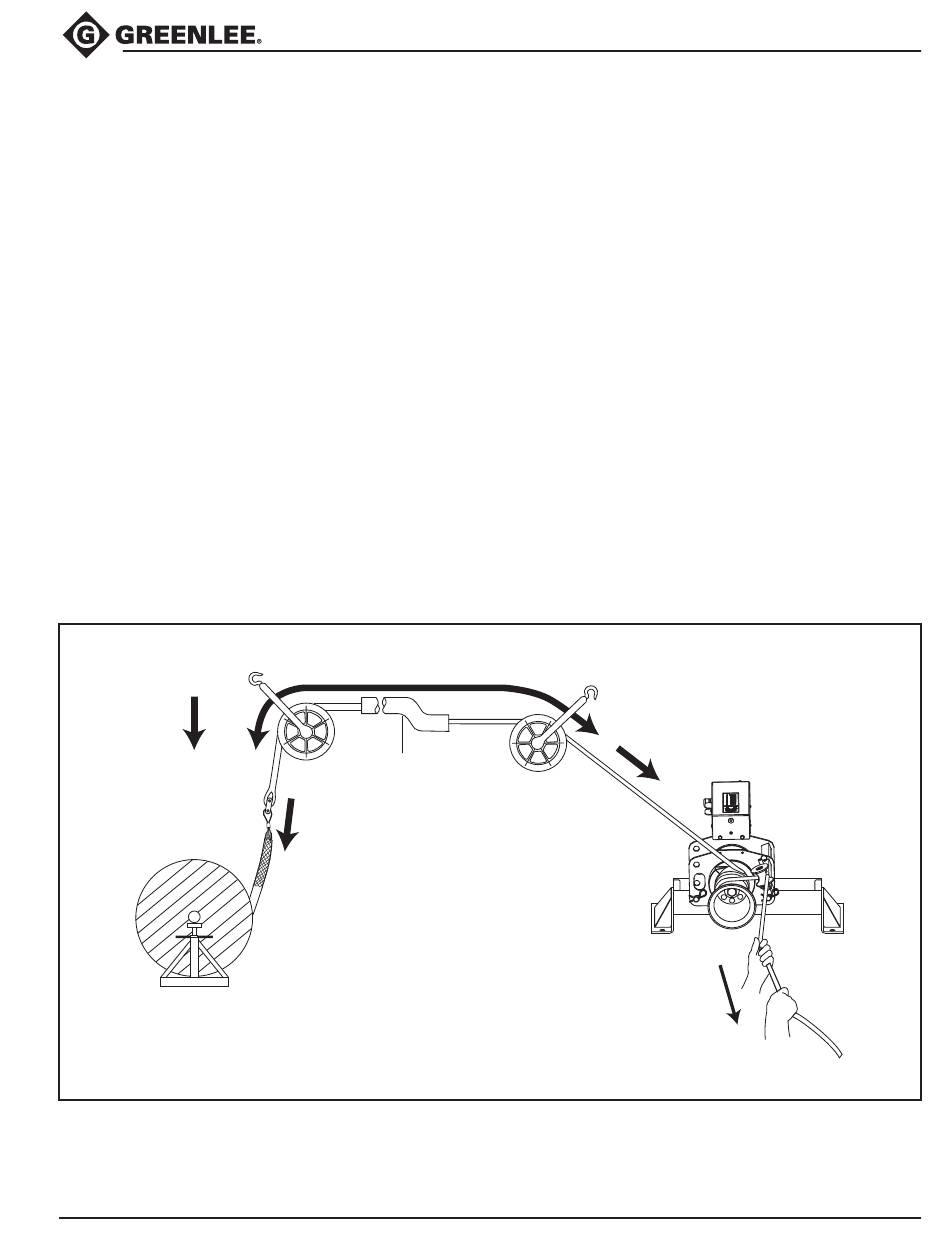

Illustration de la théorie du tirage de câble
85
Pour réaliser un tirage, le système de tirage de câble
doit développer une force supérieure à la pesanteur et
au frottement combinés.
Produire la force de tirage
Pour produire la force de tirage, le cabestan joue le
rôle de multiplicateur de force. L'opérateur exerce une
force de faible intensité sur la corde. Le treuil de tirage
amplifie cet effort pour produire la force de tirage.
La force de tirage est appliquée à la corde, aux
connecteurs et au câble pour réaliser le tirage.
La direction de la force est modifiée, à chaque
emplacement nécessaire, au moyen de galets de renvoi.
Force de tirage
35,6 kN
(8000 lb)
Force de
ravalement
