4. Montering af kølemiddelrør
4.7. Forholdsregler ved anvendelse af eksisterende R22 kølemiddelrør

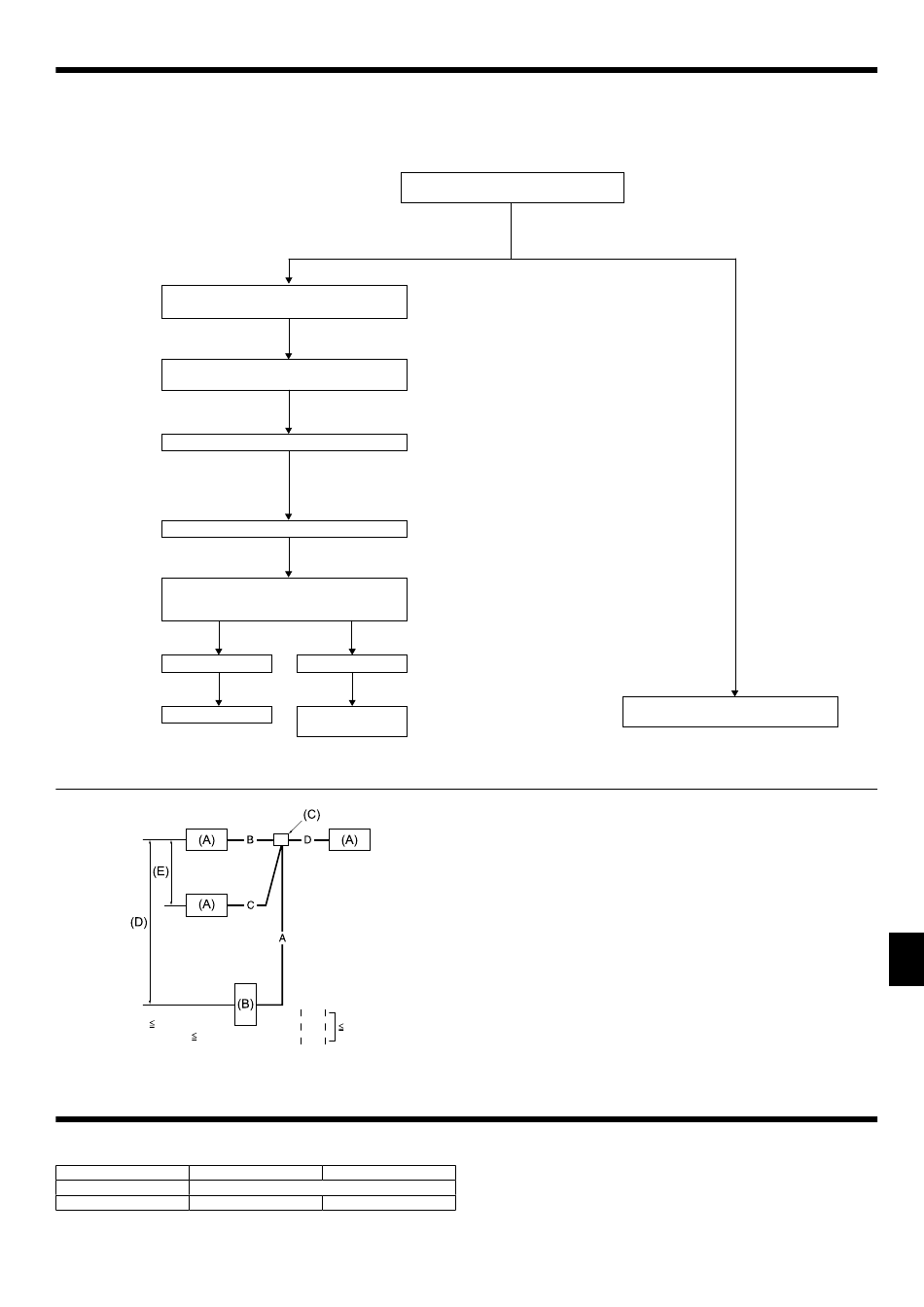

• Referer til nedenstående strømningsdiagram for at bestemme, om de eksisterende rør kan bruges, og om der et nødvendigt at bruge en filtertørrer.
• Hvis diameteren af de eksisterende rør er forskellig fra den specificerede diameter, refereres til de tekniske data for at bekræfte, om rørene kan bruges.
• Hvis diameteren af det eksisterende gasrør er større end den specificerede diameter, skal SW8-1 tændes.
Den eksisterende rørtykkelse overholder
specifikationerne og rørene er ikke beskadiget.
Kontrollér om det eksisterende klimaanlæg kan
fungere.
Efter at kølesystemet har været i drift i ca. 30 minutter,
foretages en nedsugning.
Adskil det eksisterende klimaanlæg fra rørene.
Tilslut det nye klimaanlæg.
Udfør lufttæthedstesten, vakuumluftudladning, påfyld-
ning af ekstra kølemiddel (om nødvendigt) og kontrol
for gaslækage.
RP35–RP71
Afprøvning
RP71 : A+B+C 50
RP100-140 : A+B+C(+D) 75 m
Fig. 4-7
5. Føring af drænrør
Udendørs enheds drænrørsforbindelser
Når føring af drænrør er nødvendigt, anvend da en drænsokkel eller drænbakke (ekstraudstyr).
Drænsokkel
Drænbakke PAC-SG63DP-E
Mål den eksisterende rørtykkelse og kontrollér
for beskadigelse.
RP100–RP140
Enhedsudskiftnings-
drift
* Se side 81
B–C
B–D 8 m
C–D
RP35, 50 RP60-140
PAC-SG61DS-E
PAC-SG64DP-E
* Brug en anordning til indsamling af kølemiddel,
hvis det eksisterende airconditionanlæg ikke virker.
* Hvis det eksisterende rør har været brugt til gas- eller
olievarmepumpesystemer, skal rørene rengøres før
brug sammen med RP100-140-modeller.
Brug nye rør til RP35-71-modeller.
4.8. For dobbelt/tredobbelt kombination
Længdebegrænsning, højdeforskel for kølemiddelrør er vist på tegningen. (Fig. 4-7)
(A) Indendørs enhed
(B) Udendørs enhed
(C) Multifordelingsrør (ekstraudstyr)
(D) Højdeforskel (indendørsenhed-udendørsenhed) maks. 30 m
(E) Højdeforskel (indendørsenhed-indendørsenhed) maks. 1 m
Den eksisterende rørtykkelse overholder ikke
specifikationerne eller rørene er beskadiget.
De eksisterende rør kan ikke genanvendes.
Brug nye rør.
79
