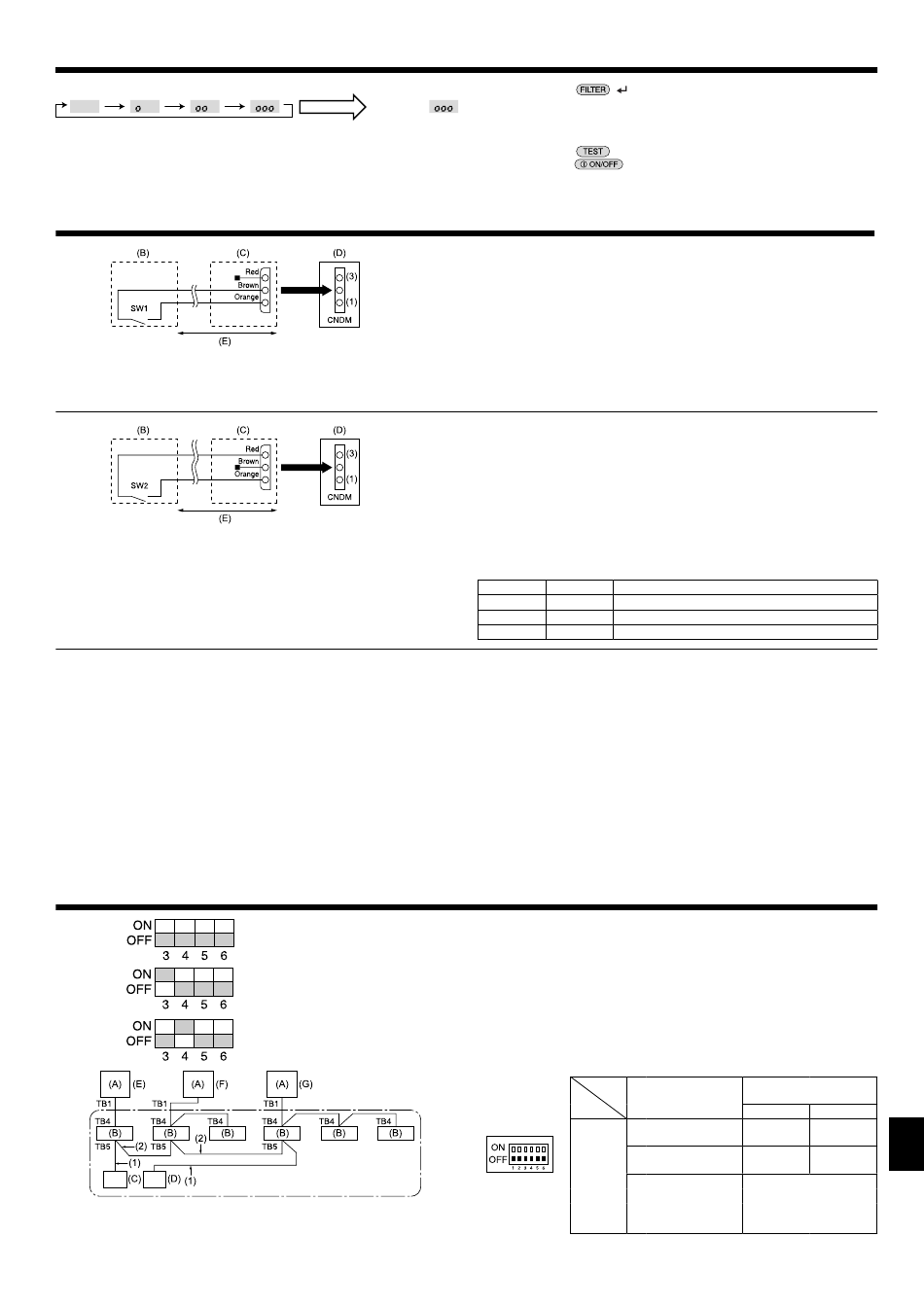

8. Первый обучающий прогон функции обнаружения утечки хладагента
[Индикация (D)] Ожидание стабилизации
Fig. 8-3
9. Специальные функции
(A)
(A) Пример коммутационной схемы
(режим низкого шума)
(B) Размещение на месте
(A)
(A) Пример коммутационной схемы
(Специальные функции)
(B) Размещение на месте
9.3. Восстановление хладагента (откачка)
После перемещения внутреннего или наружного прибора выполните следующие
действия для восстановления хладагента:
(1) Включите питание (автоматическим выключателем).
* После подачи питания удостоверьтесь, что на пульте дистанционного управления
не отображается сообщение "CENTRALLY CONTROLLED". Если отображается
сообщение "CENTRALLY CONTROLLED", то процедуру восстановления
хладагента нельзя завершить обычным путем.
(2) После закрытия запорного крана газа установите переключатель SWP на
пульте управления наружного прибора в положение ON. Компрессор (наружный
прибор) и вентиляторы (внутренний и наружный приборы) начинают работать,
и начинается процедура восстановления хладагента. На пульте управления
наружного прибора горят индикаторы LED1 и LED2.
10. У правление системой (Fig. 10-1)
(E) SW 1 - 3 ~ 6
(F) SW 1 - 3 ~ 6
(G) SW 1 - 3 ~ 6
Fig. 10-1
Стабилизация
достигнута
Через 45 минут
Fig. 9-1
(C) Внешний входной адаптер .
(PAC-SC36NA)
(D) Пульт управления наружным прибором
(E) Макс. 10 м.
Fig. 9-2
(C) Внешний входной адаптер .
(PAC-SC36NA)
(D). Пульт управления наружным прибором
(E) Макс. 10 м.
(A) Наружный прибор
(B) Внутренний прибор
(C) Главный пульт дистанционного управления
(D) Подчиненный пульт дистанционного
управления
(E) Стандарт 1:1 (Адрес хладагента = 00)
(F) Одновременный двойник.
(Адрес хладагента = 01)
(G) Одновременный тройник .
(Адрес хладагента = 02)
(3) Нажмите кнопку ( ) для подтверждения настройки. (Fig. 8-3)
► Завершение обнаружения утечки хладагента (первое обучение)
Первый обучающий прогон завершается при достижении стабилизации
функционирования.
(4) Нажмите кнопку и удерживайте ее три секунды или дольше, или
нажмите кнопку для отмены (первого обучающего) прогона функции
обнаружения утечки хладагента.
* Подробнее о методе оценки обнаружения утечки хладагента см. в техническом
руководстве.
9.1. Режим низкого шума (модификация "на месте")
(Fig. 9-1)
После выполнения нижеприведенной модификаций шум работы наружного прибора
может быть уменьшен примерно на 3-4 дБ.
Режим низкого шума активизируется после подключения отдельно поставляемого
таймера или подключения контактного входа переключателя "ON/OFF" к разъему CNDM
(также поставляется отдельно) на пульте управления наружного прибора.
• Эта возможность зависит от температуры и условий окружающей среды и т.д.
(1) При использовании внешнего входного адаптера (PAC-SC36NA) (поставляется
отдельно) дополните электросхему как показано ниже.
(2) SW1 в положении ON: режим низкого шума
SW1 в положении OFF: обычный режим
9.2. Специальные функции (модификация "на
месте") (Fig. 9-2)
После выполнения следующей модификации потребление электроэнергии можно
снизить на 0-100% от обычного потребления.
Специальная функция активизируется после подключения отдельно поставляемого
таймера или контактного входа переключателя ON/OFF к разъёму CNDM (также
поставляется отдельно) на пульте управления наружного прибора.
(1) При использовании внешнего входного адаптера (PAC-SC36NA) (поставляется
отдельно) дополните электросхему как показано ниже.
(2) Путём переключения SW7-1 и SW7-2 на пульте управления наружного прибора,
потребление электроэнергии (по сравнению с обычным потреблением) можно
ограничить следующим образом.
SW7-1 SW7-2
Потребление электроэнергии (SW2 ON)
OFF OFF
ON OFF
OFF ON
* Устанавливайте переключатель SWP (кнопочного типа) в положение ON
только при выключенном приборе. Однако даже если прибор остановлен, но
переключатель SWP установлен в положение ON менее чем через три минуты
после остановки компрессора, процедура восстановления хладагента не может
быть выполнена. Подождите три минуты с момента остановки компрессора, и
затем вновь установите переключатель SWP в положение ON.
(3) Поскольку прибор автоматически останавливается через приблизительно две-
три минуты после процедуры восстановления хладагента (индикаторы LED1 и
LED2 горят), необходимо быстро закрыть запорный клапан газа. Пока индика-
торы LED1 и LED2 горят и наружный прибор остановлен, полностью откройте
запорный клапан жидкости и через три минуты повторите шаг (2).
* Если процедура восстановления хладагента завершилась нормально
(индикаторы LED1 и LED2 горят), прибор останется остановленным до
выключения питания.
(4) Отключите питание (автоматическим выключателем).
* Установите адрес хладагента, используя ДИП-переключатель на наружном
приборе.
(1) Электропроводка от пульта дистанционного управления
Данный провод подсоединен к ТВ5 (щит терминалов для пульта дистанционного
управления) наружного прибора (неполярный).
(2) При использовании другой схемы группировки системы хладагента.
С помощью одного тонкого пульта дистанционного управления MА можно управлять
до 16 системами хладагента, как одной группой.
Примечание:
В схеме с одной системой хладагента (двойная/утроенная), выполнение
электропроводки (2) не требуется.
SW1
Таблица функций
<SW1>
SW1 - 1
настройка
функций 2
3
4
5
6
0% (Останов)
50%
75%
Работа в соответствии с по-
ложением переключателей
Функция
ON
Принудительное
Пуск Нормальный
размораживание
Сброс хронологии
Сброс Нормальный
ошибок
Установка адреса Установка адресов
системы охлаж- наружных блоков - от 0
дения до 15
OFF
