Fonctionnement
Injection liquide

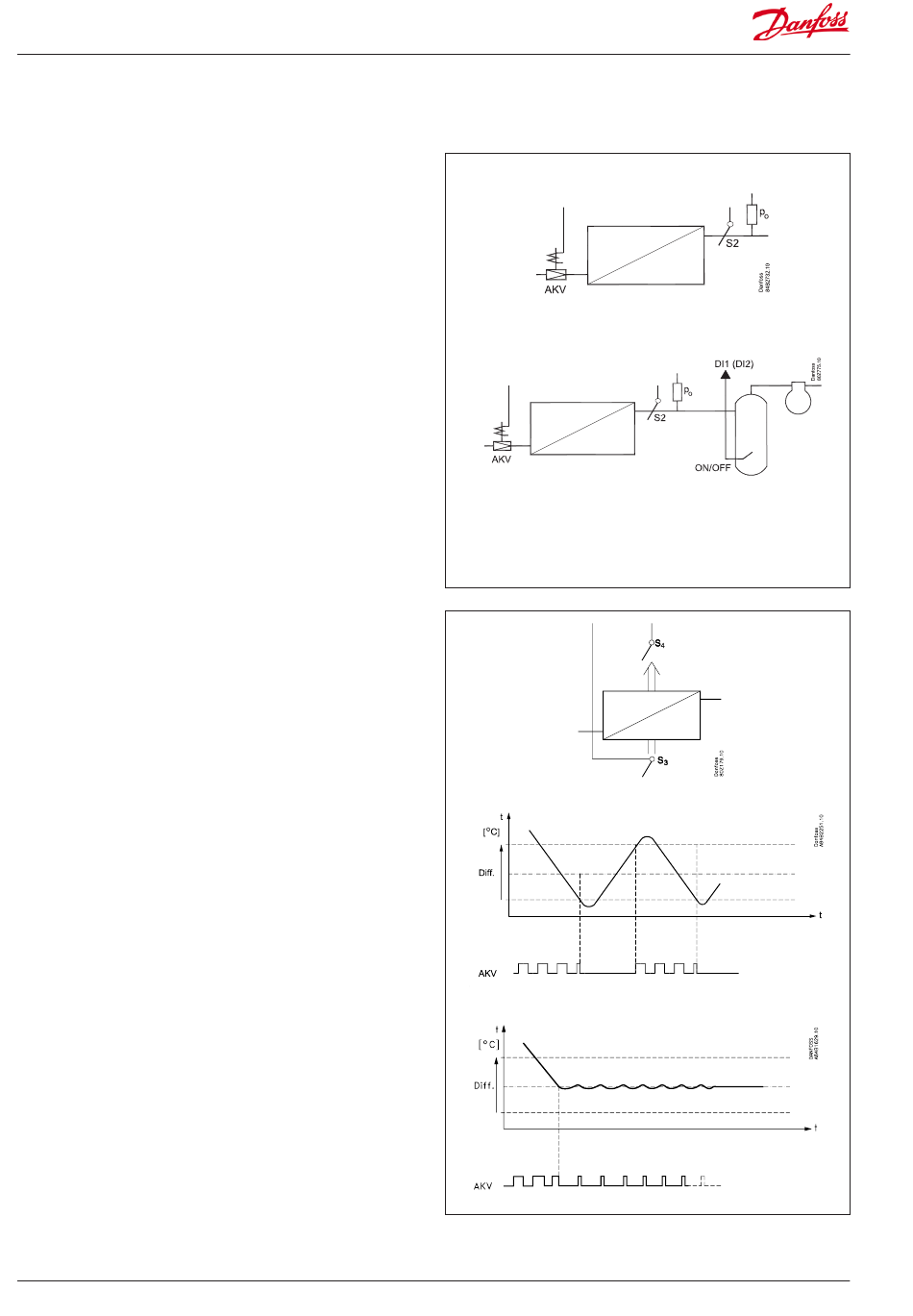

L'injection liquide dans l'évaporateur est commandée par une sou-
pape d'injection électronique de type AKV. La soupape fait à la fois
office de détendeur et de vanne magnétique. La soupape s'ouvre
et se ferme en fonction des signaux émis par les régulateurs.
La fonction comprend un algorithme adaptable qui ajuste le
degré d'ouverture de la soupape de façon autonome de façon à ce
que l'évaporateur fournisse en permanence le froid optimal.
La surchauffe est mesurée via:'
• La sonde de pression Pe et la sonde de température S2
L'on obtient en l'occurrence une mesure exacte de la surchauffe
en toute circonstance, ce qui assure un réglage très solide et très
précis.
Le signal émis par un transmetteur de pression peut être utilisé
par plusieurs régulateurs mais uniquement s'il n'y pas de
différence de pression trop importante entre les évaporateurs
concernés.
Deux réglages parallèles sont disponibles pour la surchauffe :
1. Détente sèche, qui ne permet pas l'écoulement de liquide.
2. Contrôle liquide adaptatif, qui permet l'écoulement de liquide.
Ce type de régulation exige que le régulateur reçoive un signal
marche/arrêt provenant, par exemple, d'un réservoir dans la
conduite d'aspiration. Un contacteur de niveau de liquide dans
le réservoir enregistrera le dépassement de la limite haute.
Lorsque cela se produit, le régulateur bascule sur le réglage de
détente sèche, puis revient sur celui contrôle liquide adaptatif
une fois que le niveau de liquide a baissé. La fonction est définie
dans le réglage o02, o37 ou o84. Elle peut également être reçue
via une transmission de données depuis une unité centrale.
Régulation de température
La température du meuble est enregistrée par une ou deux son-
des de température que l'on place respectivement dans le courant
d'air en amont de l'évaporateur S3 et en aval de l'évaporateur S4.
Un réglage du thermostat, du thermostat d'alarme et de l'afficha-
ge à l'écran détermine l'influence qu'auront ces deux valeurs sur
chacune des fonctions, par exemple 50 % donneront une valeur
égale des deux sondes.
Soit une régulation tout/rien normale avec différentiel, soit une
régulation modulante où la variation de température est loin
d'être aussi importante que lors de la régulation tout/rien. Le
choix de la méthode est conditionné par le fait que la régulation
modulante ne convient qu'aux installations centralisées.
Dans une installation décentralisée, il faut choisir la régulation de
température tout/rien.
Dans une installation centralisée, on peut choisir la régulation de
température tout/rien ou la régulation modulante.
Surveillance de la température
A l'instar des thermostats, il est possible d'ajuster la surveillance
d'alarme et la pondération entre S3 et S4 de façon à ce que l'on
puisse déterminer l'influence qu'auront les deux valeurs dans
la surveillance de l'alarme. Il est possible de régler les limites
minimales et maximales de la température de l'alarme ainsi que
les temporisations. Il est possible de régler une temporisation plus
longue sur une température d'alarme. élevée. Ce temporisation
est actif après dégivrage, nettoyage du meuble et démarrage.
