Fiche technique | Régulateur de pression différentielle, MP 54, MP 55 et MP 55A

Fonctionnement

4 | 520H11531 | DKRCC.PD.CG0.B9.04
Si, lors du démarrage, la pression d'huile est nulle,
ou si, au cours du fonctionnement, la pression
d'huile chute en dessous de la valeur de réglage,
le compresseur s'arrête après l'écoulement de la
temporisation.
Le circuit électrique est divisé en deux circuits
complètement séparés : un circuit de sécurité et
un circuit de fonctionnement.

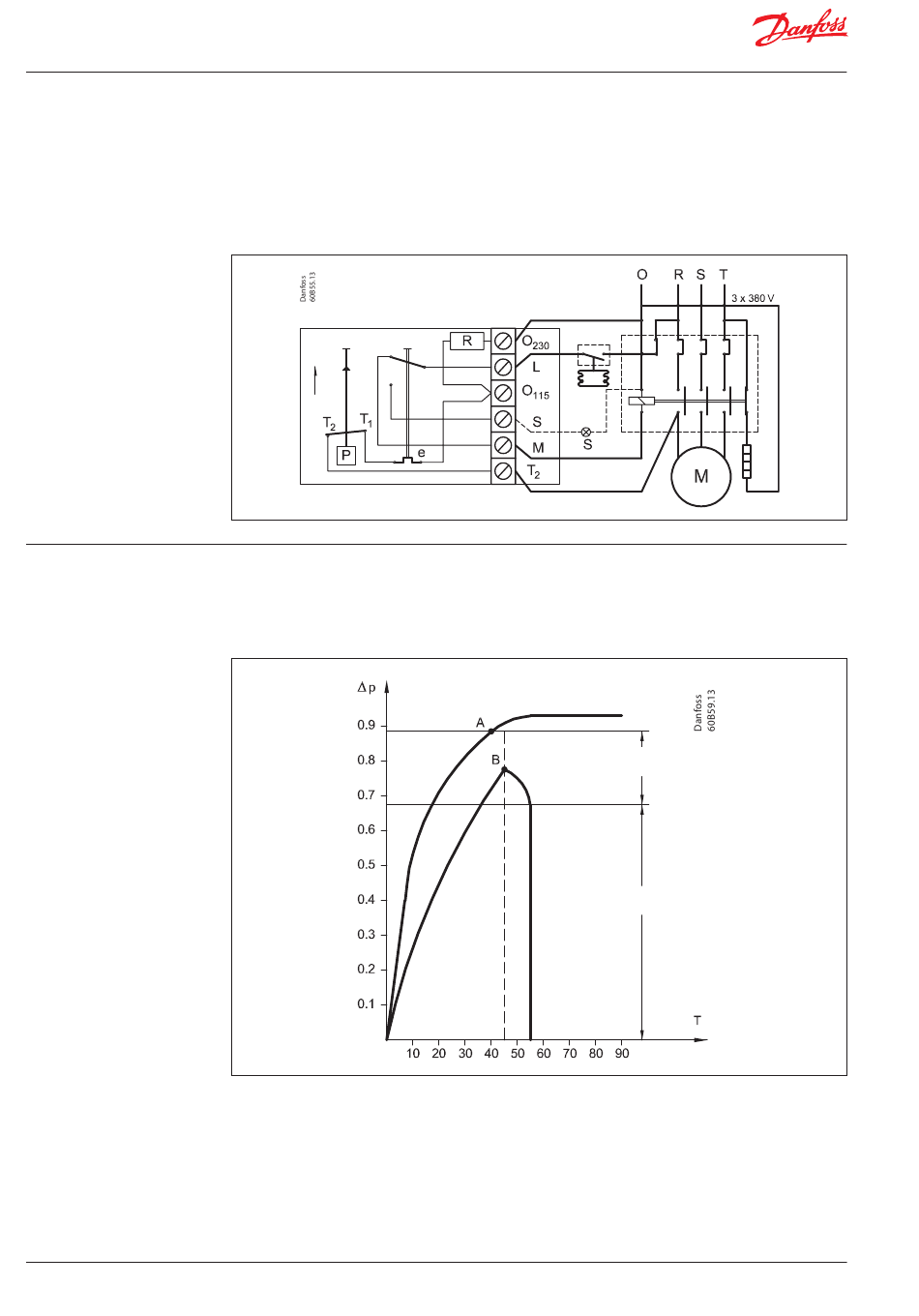

Schéma électrique
TEST
HUILE
Les deux schémas ci-dessous expliquent les
termes « pression différentielle d'huile » et
« différentiel de contact ». Les deux types de
pression sont à prendre en compte lors de
l'utilisation du régulateur de pression différentielle.
Lors du démarrage
[bar]
Au démarrage
Pos. A : Démarrage normal.
Au cours du démarrage, la pression d'huile de
graissage augmente jusqu'à atteindre le différentiel
fixe/réglé plus le différentiel de contact avant
que le relais temporisé s'arrête (dans cet exemple
après 45 secondes).
Au point A, les contacts T1-T2 s'ouvrent et le
relais temporisé (e) est arrêté, c'est-à-dire que les
conditions d'huile de graissage normales du
compresseur viennent d'être établies.
Le relais temporisé (e) du circuit de sécurité est
activé lorsque la pression effective d'huile, la
pression différentielle de l'huile (différence entre la
pression de la pompe à huile et la pression
d'aspiration) est inférieure à la valeur de réglage.
Le relais temporisé est désactivé lorsque la pression
différentielle de l'huile est supérieure à la valeur
de réglage plus le différentiel de contact.
RÉINITIALISATION
Le premier schéma montre le fonctionnement du
régulateur de pression différentielle pendant le
démarrage, le second en phase de fonctionnement
normal.
Pos. B : La pression d'huile de graissage n'atteint
pas le différentiel fixe/réglé plus le différentiel de
contact avant la fin de la temporisation.
Au point B, le relais temporisé coupe le circuit de
fonctionnement L-M et le compresseur s'arrête.
Si une source de signal est connectée à la borne S,
elle sera activée. Un redémarrage n'est possible
qu'après 2 minutes d'attente environ et se fait en
activant le bouton de réinitialisation, à condition
que le défaut ait été déterminé.
Différentiel
de commutation
Différentiel
de contrôle
[s]
