Butée centrale
La butée centrale est prémontée.
Réglage de la butée centrale
Tourner la grande roue métallique pour régler la butée
centrale. Une graduation située sur la butée centrale permet
d'orienter l'écartement des chants.
Veuillez effectuer un test de butée.
Butées de poursuite
Les butées de poursuite sont prémontées sur le mécanisme
de perçage interchangeable avec 9 broches.
Réglage des butées de poursuite
Réglage de la hauteur de la butée de poursuite
En fonction de l'épaisseur du panneau, il faut régler la
hauteur de la butée de poursuite droite et de celle de gauche
en utilisant la bague de réglage supérieure
la butée de poursuite doit rentrer le plus possible dans le
perçage. Il faut également encore laisser un espace d'env.
3 mm entre la pièce à usiner et la butée (insérer une clé
BTR
de 3 mm)
2

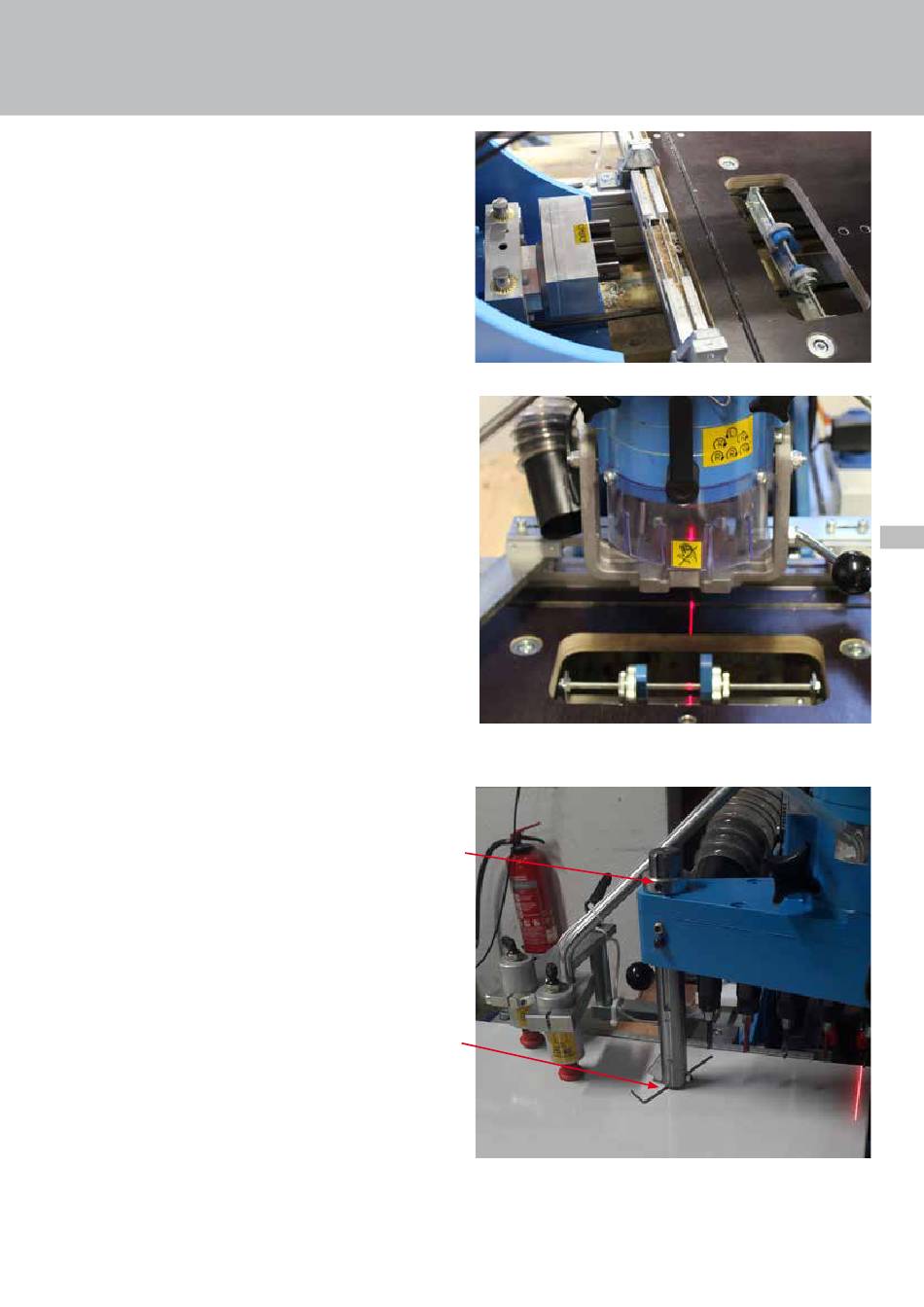

Fig. 15 : butée centrale
Fig. 16 : réglage de la butée centrale
1
. Le doigt de
1
2
