Présentation et installation des appareils (suite)

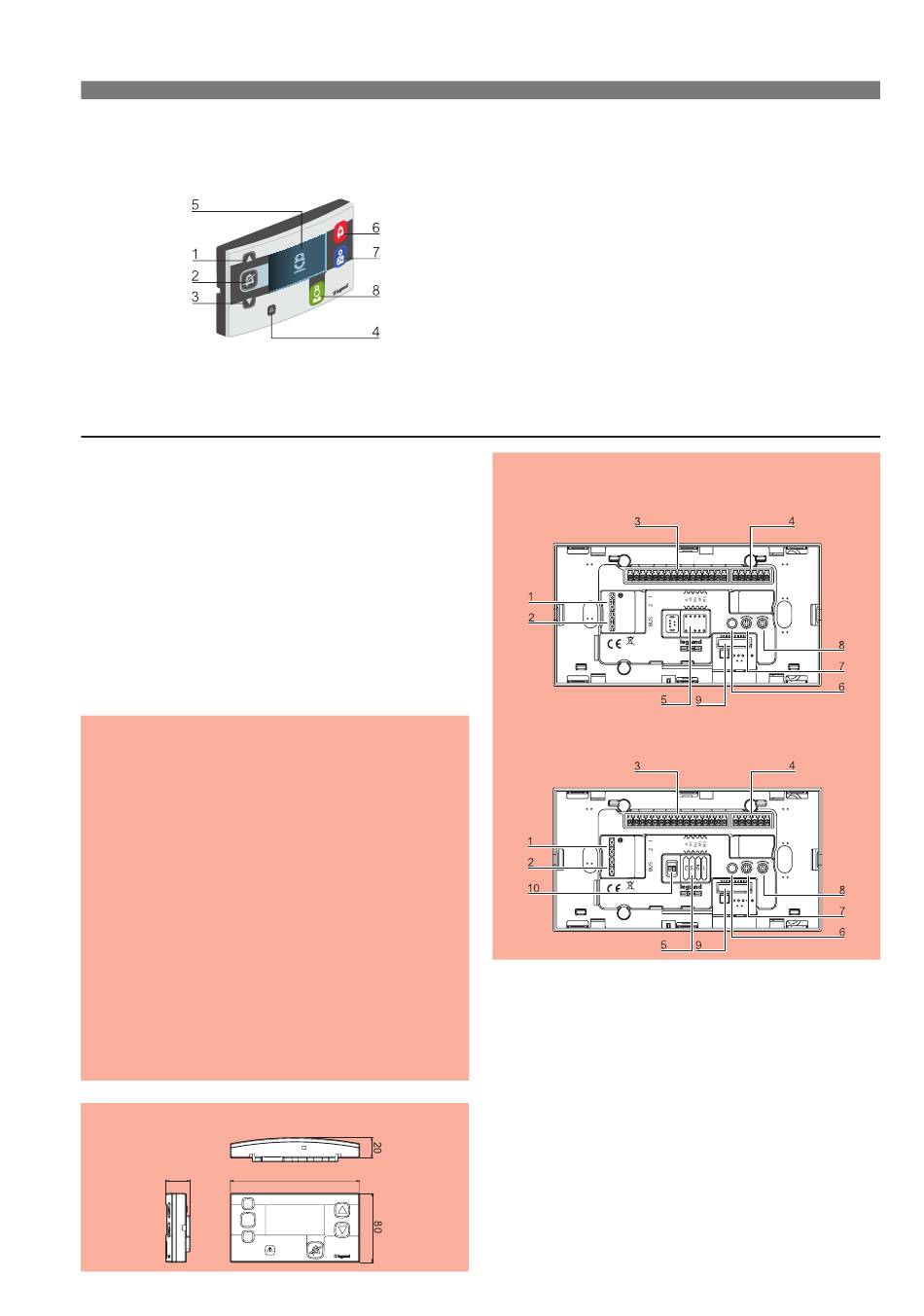

BLOC DE PORTE AVEC AFFICHEUR RÉF . 0 766 07
Le bloc de porte permet de contrôler et de visualiser
localement les appels, avec signalisation visuelle et
sonore, sur un afficheur numérique et graphique.
Ce bloc mis en présence, il devient un pupitre (il affiche
les mêmes informations et permet la tranquillisation à
distance).
L'association avec le bloc de porte phonie réf. 0 766 08
permet d'entrer en communication avec les chambres
en appel et en présence.
Possibilité d'acquitter l'appel en fin de communication.
Possibilité de déporter le bouton de présence infirmière
sur un bouton poussoir externe, un clavier codé ou un
lecteur à badge.
Caractéristiques techniques
• Alimentation : 27 V=
• Con sommation sur l'alimentation voyant :
- en mode veille : 38,5 mA
- maxi : 233 mA
• Consommation sur l'alimentation BUS : 3 mA
Consommation en mode dégradé : 53 mA sur
alimentation BUS
• Température de fonctionnement : 5 à 40 °C
• Température de stockage : -20 à 70 °C
• Antimicrobien
• Indice de protection : IP 42
• Dimensions (H x L x P) : 80 x 150 x 20 mm
• Installation (livré avec support de montage :
- dans boîte d'encastrement 2 postes horizontale
- au mur avec cadre saillie réf. 0 766 14
• Niveau sonore : maxi : 60 dBA à 2 m
mini : 40 dBA à 2 m
Cotes d'encombrement
27,8
SOMMAIRE
150
1 Touche de navigation
2 Touche tranquilisation (silence)
3 Touche de navigation
4 LED jaune signalisation de défaut installation
5 Afficheur
6 Bouton/signalisation d'appel
7 Bouton/signalisation demande de médecin
8 Bouton/signalisation présence infirmière et acquittement/
touche de reconnaissance produit pour le paramétrage
virtuel
Raccordement
• De 11W23 à 15W22
Made in Italy
• À partir de 15W23
Made in Italy
1 Bornes 1-2 alimentation voyant 27 V=
2 Bornes BUS
3 Bornier numéroté de 1 à 16
4 Bornier numéroté de 17 à 22
5 Emplacement des configurateurs
6 Bouton de retour configuration usine (par un appui de 10 s.)
7 Réglage de luminosité des touches de commande
8 Réglage du niveau sonore du buzzer
9 Connecteur pour bloc phonie
10 Microswitch pour configuration du bouton d'acquittement
externe
Installation murale en saillie ou en encastré
(voir pupitre principal réf. 0 766 11)
Installation avec bloc phonie (voir bloc phonie
réf. 0 766 08)
20
P
TR2
TR1
76607
ON
1
2
P
TR2
TR1
76607
