La directive générale suivante vaut :
– Par poste d'entraînement AS 2/C... max. 2x arcs de
courbes 90° ou max. 1x arc de courbe 180°
– Monter un arc de courbe à proximité immédiate d'un
renvoi UM 2/C-170
– Poids total admissible palette porte-pièces dans un
arc de courbe 90° : 90 kg
arc de courbe 180° : 70 kg

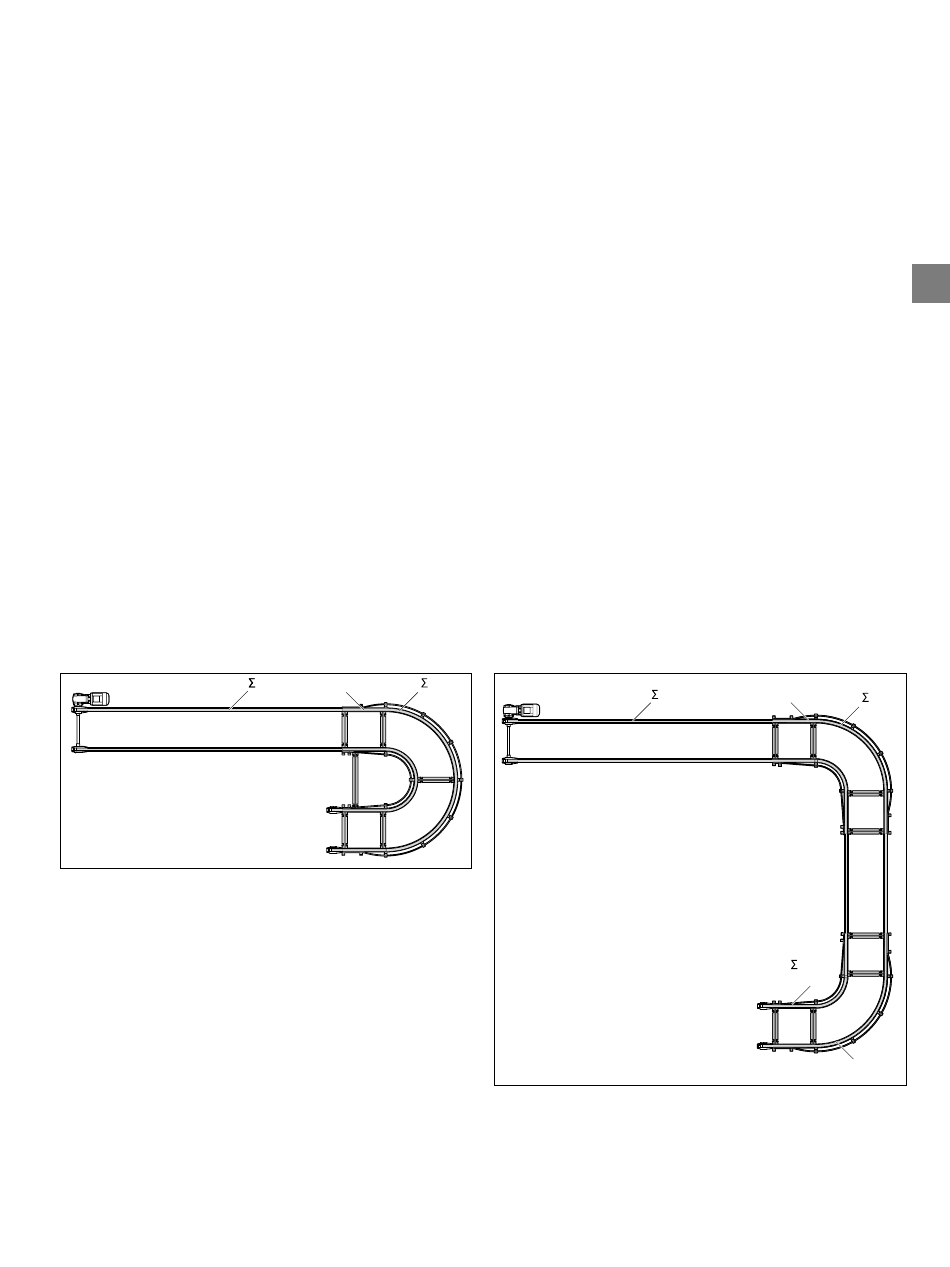

– Les charges de la palette porte-pièces avant et dans
une courbe de 180° sont de max. 70 kg, après le
virage elles augmentent de 100 kg.
Il en résulte la capacité de charge minimale nécessaire
de (70 kg * 1,5 * 1,5) + 100 kg = 257,5 kg. Pour la sec-
tion, choisir le poste d'entraînement AS 2/C-400.
AS
29381
= =
KU 2/O-180
WT WT
100 kg 100 kg 70 kg
UM
– Les charges de palette porte-pièces avant et dans la
1re courbe 90° sont de 50 kg, avant et dans la 2e
courbe 90° de 40 kg supplémentaires et après la 2e
courbe, 400 kg supplémentaires.
Il en résulte la capacité de charge minimale nécessaire
de (50 kg * 1,5 * 1,5) + (40 kg * 1,5) + 400 kg = 572,5 kg.
Pour la section, choisir le poste d'entraînement
AS 2/C-700.
=
WT
AS
29382
Courbes | TS 2plus 6.0
Arc de courbe KU 2/O-...
KU 2/O-90
=
WT
400 kg
=
WT
50 kg
UM
KU 2/O-90
