4-32 TS 2plus 6.0 | Courbes

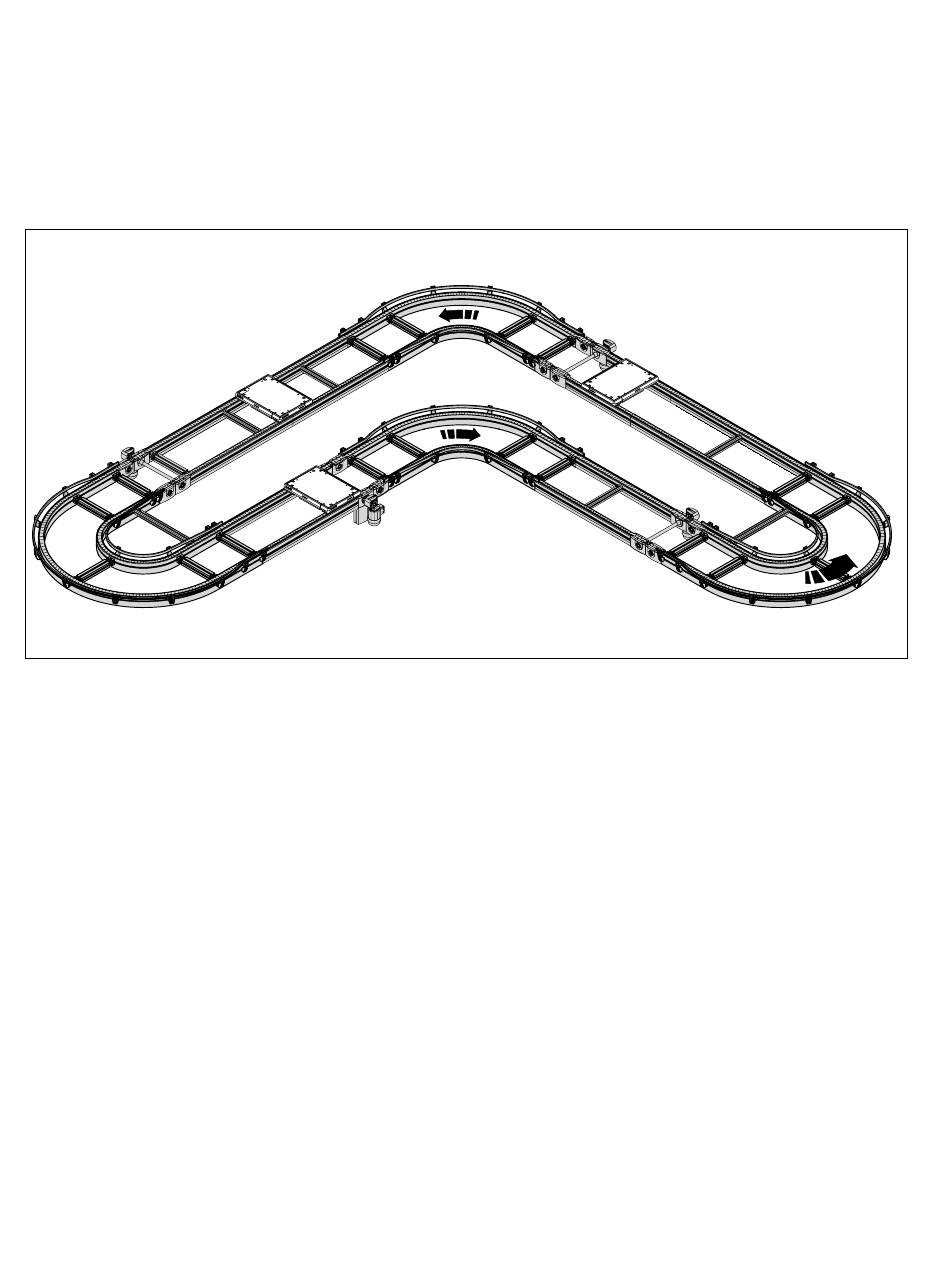

Arc de courbe KU 2/O-...
Arc de courbe KU 2/O-...
00012763
Le principe de construction des courbes KU 2/O-... avec
chaîne à plateformes en tant que convoyeur permet aussi
de les intégrer facilement dans des unités de sections
longues équipées d'un seul entraînement.
Afin de mettre de telles unités en place, les arcs de la
courbe KU 2/O-... sont aussi disponibles sans convoyeur,
têtes d'entraînement et de renvoi. Il faudra, lors de la
conception de sections à courbes intégrées, veiller
à respecter les directives suivantes.
Les AS 2/...-C et UM 2/...-C des unités de sections peuvent
être utilisés pour l'entraînement et le renvoi. La longueur de
la chaîne à plateformes correspond à la somme de toutes les
longueurs de convoyeurs nécessaires pour chaque élément.
Bosch Rexroth AG, R999000397 (2015-10)
Conception de l'entraînement
Chaque changement de direction du convoyeur au niveau
du transport - comme par exemple au niveau des courbes
KU 2 - engendre des pertes par frottement devant être
compensées par l'entraînement de la section.
Cette charge additionnelle pour l'entraînement est prise en
compte par le facteur de courbe. La résistance nécessaire de
l'entraînement est obtenue en multipliant les charges de la
palette porte-pièces incombant avant la courbe par le facteur
de la courbe. Le facteur de la courbe est de 1,5 pour chaque
angle de courbe de 90°.
