22 Principales pièces
21.2 Pièces d'usure
Même lorsqu'on utilise la machine pour les tra‐
vaux prévus dans sa conception, certaines piè‐
ces subissent une usure normale et elles doivent
être remplacées en temps voulu, en fonction du
genre d'utilisation et de la durée de fonctionne‐
ment. Il s'agit, entre autres, des pièces suivan‐
tes :
– embrayage, courroie poly-V ;
– disques à découper (toute sorte) ;
– filtres (pour air, carburant) ;
– lanceur ;
– bougie ;
– éléments amortisseurs du système antivibra‐
toire.

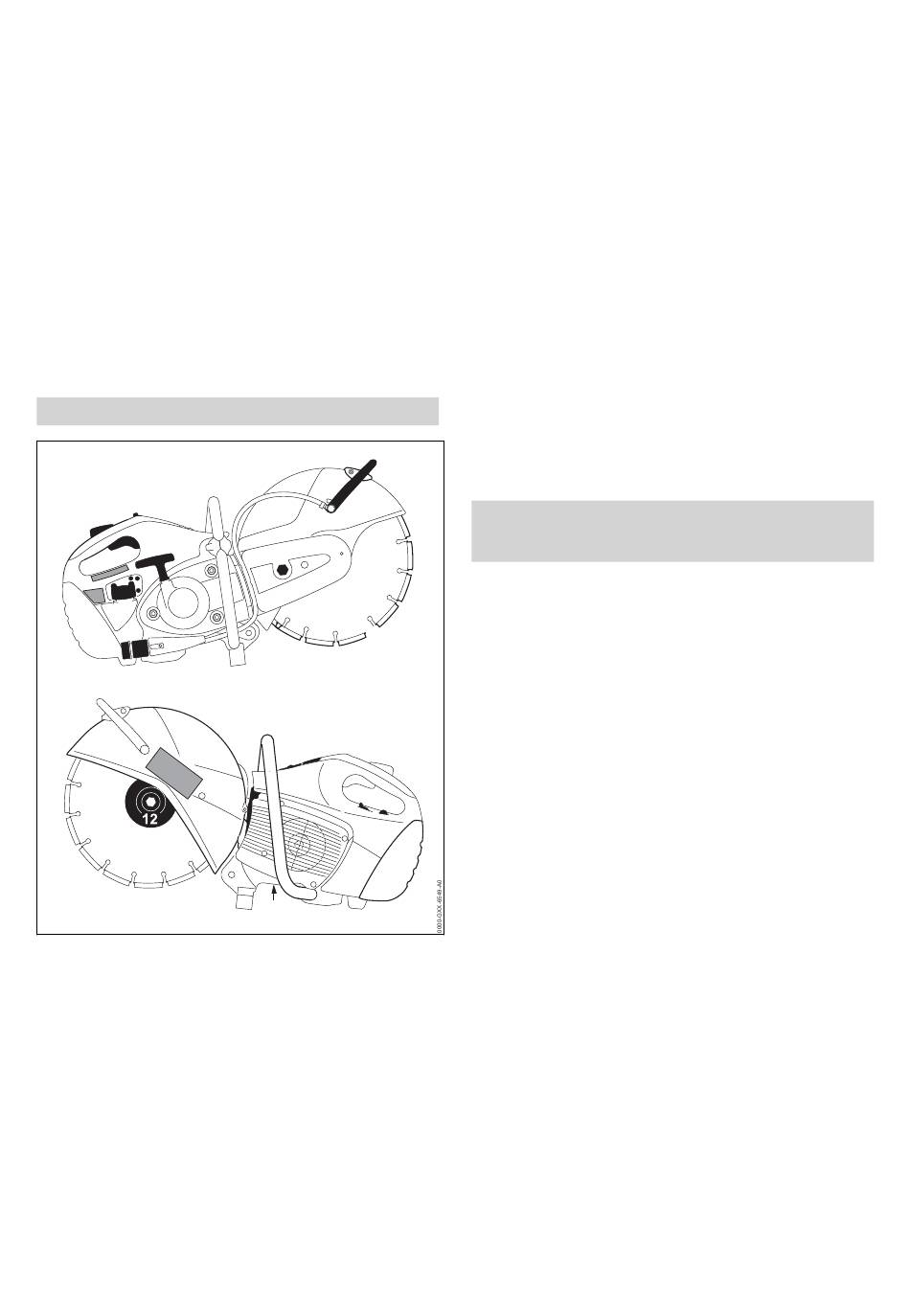

22 Principales pièces
4
2
1
5
3
A
6
B
7
8
13
C
1 Poignée arrière
2 Blocage de gâchette d'accélérateur
3 Gâchette d'accélérateur
4 Curseur combiné
5 Poignée de lancement
6 Vis de réglage du carburateur
7 Bouchon du réservoir
8 Prise d'eau
9 Écrou de tension
10 Levier de réglage
1) Suivant l'équipement
0458-370-0221-G
10
9
11
15
16 17
18
14
19
20
#
11 Disque à découper
12 Rondelle de pression avant
13 Capot protecteur
14 Silencieux
15 Poignée tubulaire
16 Soupape de décompression
17 Capuchon du contact de câble d'allumage
18 Levier du volet de starter
19 Pompe d'amorçage manuelle
20 Couvercle de filtre
# Numéro de machine
A Étiquettes de sécurité
B Étiquettes de sécurité
C Étiquettes de sécurité
23 Caractéristiques techni‐
ques
23.1 Moteur
Moteur STIHL deux-temps, monocylindrique
23.1.1 TS 410
Cylindrée :
Alésage du cylindre :
Course du piston :
Puissance suivant
ISO 7293 :
Régime de ralenti :
Régime maximal de la bro‐
che suivant ISO 19432 :
23.1.2 TS 420
Cylindrée :
Alésage du cylindre :
Course du piston :
Puissance suivant
ISO 7293 :
Régime de ralenti :
Régime maximal de la bro‐
che suivant ISO 19432 :
23.2 Dispositif d'allumage
Volant magnétique à commande électronique
Bougie (antiparasitée) :
Écartement des électrodes : 0,5 mm
23.3 Dispositif d'alimentation
Carburateur à membrane toutes positions avec
pompe à carburant intégrée
français
1)
3
66,7 cm
50 mm
34 mm
3,2 kW à 9000 tr/min
2500 tr/min
5080 tr/min
3
66,7 cm
50 mm
34 mm
3,2 kW à 9000 tr/min
2500 tr/min
4880 tr/min
Bosch WSR 6 F
