Guia do Usuário do TI-Presenter
Porta de entrada da calculadora
Para eventual uso futuro
Entrada da fonte
de alimentação
Antes de configurar o seu TI-Presenter, verifique se a calculadora está desligada.
1. Conecte o cabo de alimentação ao adaptador CA/CC.
2. Conecte a outra extremidade do adaptador CA/CC à entrada da fonte de
alimentação (DC Power Port) no TI-Presenter.
3. Conecte uma extremidade do cabo de vídeo na porta de saída de vídeo (Video-Out
Port) no TI-Presenter. Conecte a outra extremidade do cabo:
•
à porta de entrada de vídeo (Video-In Port) no aparelho de TV (somente para
a Europa, use o adaptador SCART).
-ou-
•
à porta de entrada de vídeo (Video-In Port) no videocassete.
-ou-
•
ao modulador de RF.
Nota: Se conectar o TI-Presenter ao aparelho de TV através de um videocassete
ou modulador de RF, consulte as instruções de conexão no manual do fabricante.
4. Conecte o conector maior do cabo da calculadora à porta de entrada da calculadora
(Calculator-In Port) no TI-Presenter. Conecte a outra extremidade do cabo da
calculadora à porta ViewScreen (ViewScreen Port) na calculadora. (Para identificar o
cabo de calculadora a ser usado, consulte a página 4). Não use o cabo de ligação
entre calculadoras para conectar a calculadora ao TI-Presenter.
Nota: Os conectores do cabo da calculadora vêm equipados com travas. Ao fazer
uma conexão, você ouvirá um "clique". Para desconectar, pressione ligeiramente
os lados do conector para soltá-lo.
4 BP

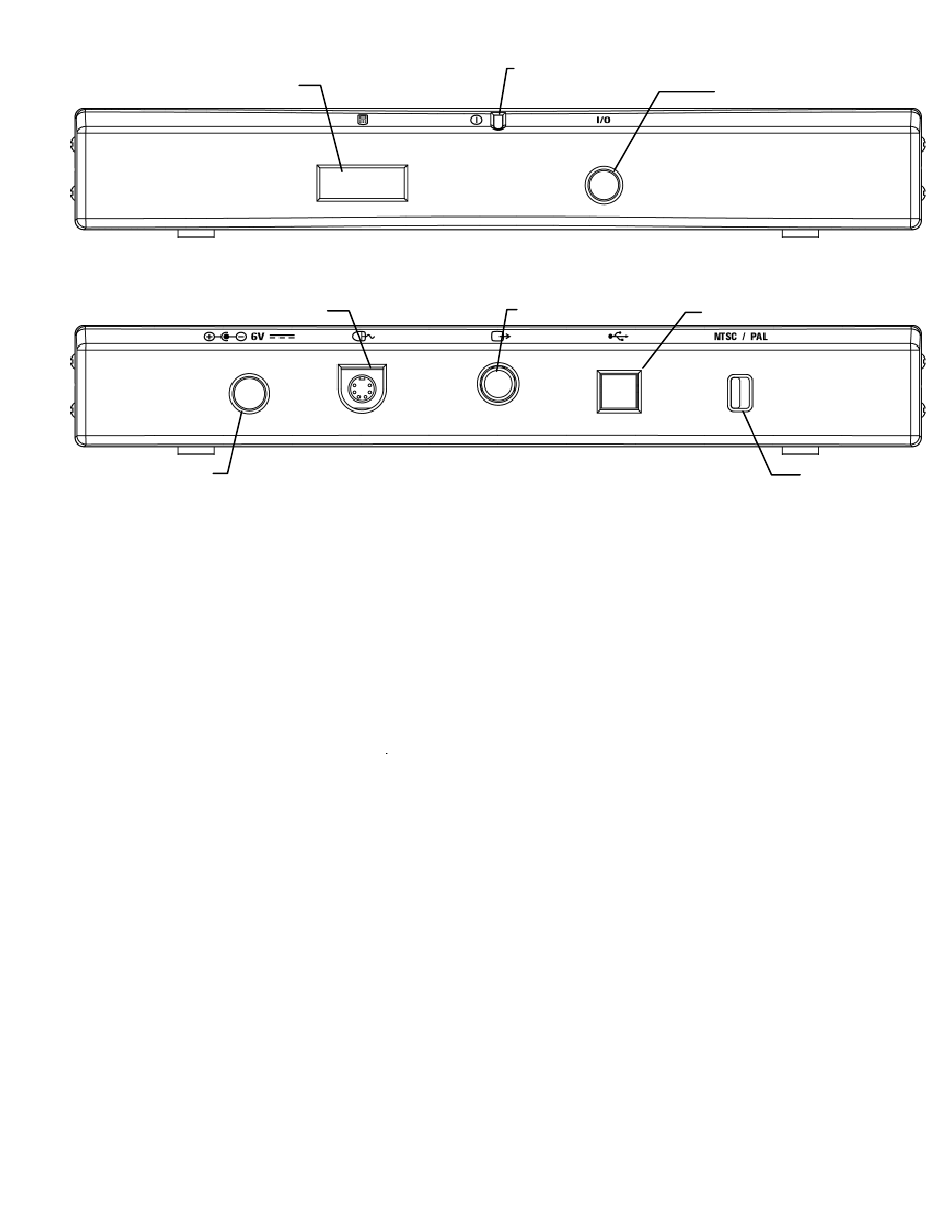

Figura 2. Painel frontal do TI-Presenter
Figura 3. Painel traseiro do TI-Presenter
Indicador de sistema alimentado
Porta de saída de vídeo
Porta de E/S
Para eventual uso futuro
Seletor do sistema
de TV
