Carte d'E-S du cache d'écriture auxiliaire (FC 5580 ; CCIN 5708)
Informations sur les spécifications et les notes d'installation de la carte d'E-S du cache d'écriture auxiliaire
et les cartes de contrôleur de disque PCI-X Ultra4 RAID associées.
Le dispositif 5580 comprend une carte de contrôleur de disque 2780 PCI-X (Peripheral Component
Interconnect-X) Ultra4 RAID, une carte d'entrée-sortie du cache d'écriture auxiliaire CCIN 5708 et le câble
de connexion requis.
La figure suivante présente la carte :

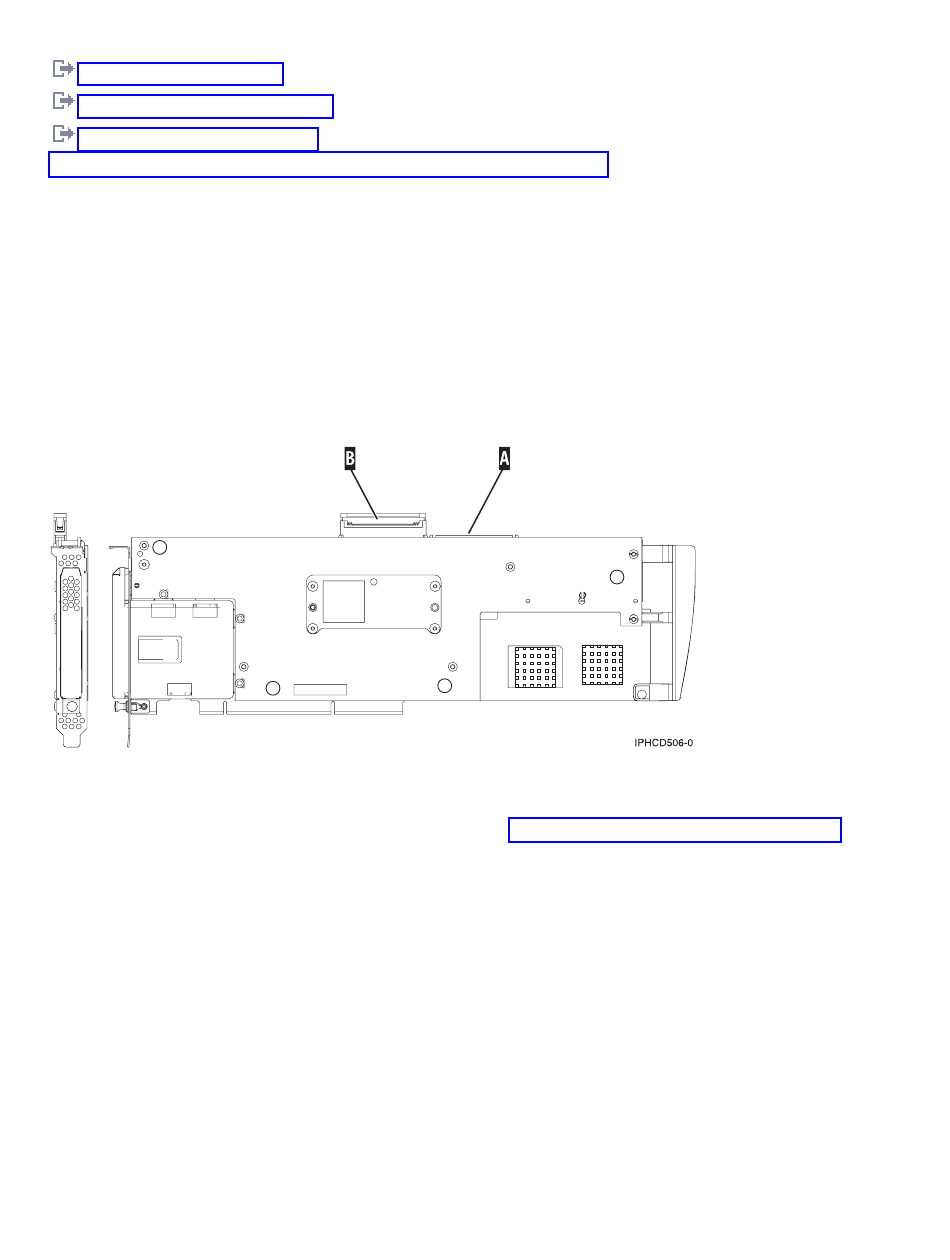

Figure 67. 5708, carte d'entrée-sortie de cache d'écriture auxiliaire
A
Port SCSI servant à connecter la carte d'E-S du cache d'écriture auxiliaire à un contrôleur de
disques compatible. Pour plus d'informations, voir «Installation du câble SCSI», à la page 220.
B
Port SCSI inutilisé représenté ici recouvert de son capot.
Une connexion à l'aide d'un câble physique est obligatoire entre la carte 5708 et l'emplacement SCSI 4
d'une carte 2780 ou 2757. La carte 5708 et la carte contrôleur de disque à laquelle elle est connectée
doivent être installées dans la même unité centrale ou unité d'extension physique ainsi que sur la même
partition.
L'adaptateur 5708 dispose d'un cache d'écriture compressé auxiliaire de 757 Mo. L'adaptateur met en
miroir le cache d'écriture de l'adaptateur contrôleur de disque auquel il est connecté. La protection des
données est améliorée grâce à la présence d'une double copie du cache d'écriture stocké sur des
adaptateurs distincts. Si un incident se produit dans le cache d'écriture du contrôleur de disque, la carte
5708 fournit une copie de sauvegarde lors de la reprise de l'adaptateur d'entrée-sortie défectueux.
218
Serveurs Power Systems - Gestion des cartes PCI pour le système IBM Power 770 ou le système IBM Power 780
