Le numéro d'identification de carte personnalisé (CCIN) 574F est une carte d'entrée-sortie de cache
d'écriture auxiliaire qui fournit 1,5 Go de cache d'écriture auxiliaire (compressée) lorsqu'elle est associée à
un contrôleur de disques RAID.
v La carte d'entrée-sortie du cache d'écriture auxiliaire 574F peut être utilisée avec les contrôleurs de
disque et les cartes 5738, 5777, 2780, 2757.
v La carte 574F peut servir de carte d'entrée-sortie de remplacement pour la carte d'entrée-sortie du
cache d'écriture auxiliaire 5708.
v Le modèle 0641 comporte un contrôleur d'unité de disque RAID Ultra4 PCI-X (Peripheral Component
Interconnect-X) 2780 à connexion directe et une carte d'entrée-sortie de cache d'écriture auxiliaire CCIN
574F.
v Le modèle 0649 comporte une carte RAID SCSI PCI-X à quatre canaux Ultra320 5738 à connexion
directe et une carte d'entrée-sortie de cache d'écriture auxiliaire CCIN 574F
v Le modèle 5582 comporte une carte RAID SCSI PCI-X à quatre canaux Ultra320 5738 et une carte
d'entrée-sortie de cache d'écriture auxiliaire CCIN 574F.
v Le modèle 5583 comporte une carte RAID SCSI PCI-X à quatre canaux Ultra320 et une carte
d'entrée-sortie de cache d'écriture auxiliaire CCIN 574F
v Le modèle 5590 inclut un contrôleur d'unité de disque RAID Ultra4 PCI-X 2780 et une carte
d'entrée-sortie de cache d'écriture auxiliaire CCIN 574F.
La carte d'entrée-sortie du cache d'écriture auxiliaire met en miroir le cache d'écriture de l'adaptateur
contrôleur de disque auquel elle est connectée. Si un incident se produit dans le cache d'écriture de la
carte contrôleur de disque, la carte d'entrée-sortie du cache d'écriture auxiliaire fournit une copie de
sauvegarde lors de la reprise de la carte d'entrée-sortie défectueuse.
La carte d'entrée sortie du contrôleur de disque et la carte d'entrée-sortie du cache d'écriture auxiliaire
nécessitent chacune un emplacement PCI-X et doivent être installées dans le même boîtier. La carte
d'entrée-sortie du contrôleur de disque et la carte d'entrée-sortie du cache d'écriture auxiliaire sont reliées
par un câble SCSI (fourni). Le câble SCSI de connexion est relié au port de bus SCSI 3 de la carte
d'entrée-sortie du contrôleur de disque, ce qui réduit le nombre de bus SCSI qui prennent en charge les
unités de disque 3 à 4. La réduction du nombre de bus SCSI permet également de réduire le nombre
d'unités de disque prises en charge par le contrôleur de disque, en fonction du boîtier dans lequel le
contrôleur de disque est installé. Aucune unité de disque n'est pilotée par la carte d'entrée-sortie du cache
d'écriture auxiliaire.

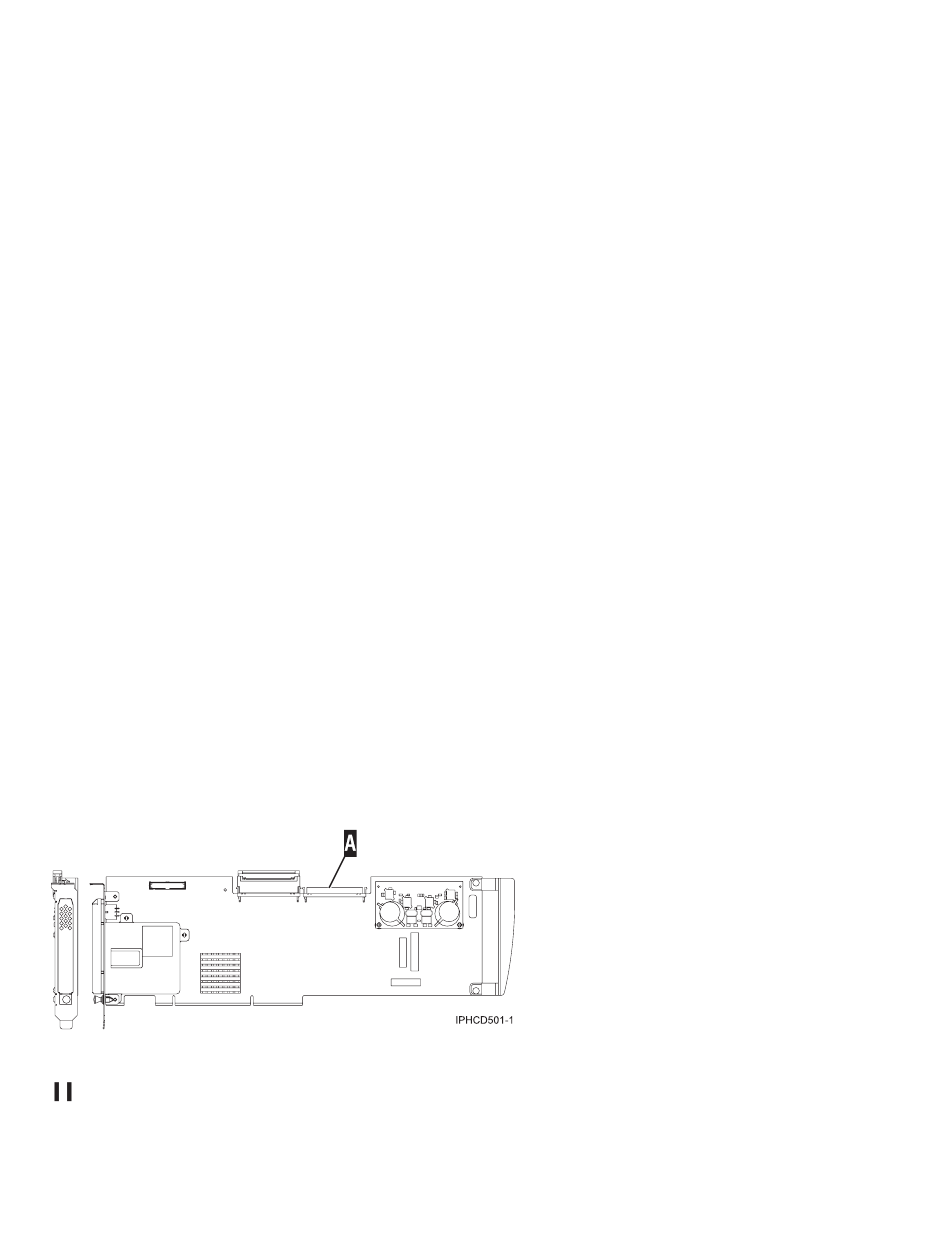

Figure 70. Carte d'entrée-sortie de cache d'écriture auxiliaire
A
Connecteur SCSI
224
