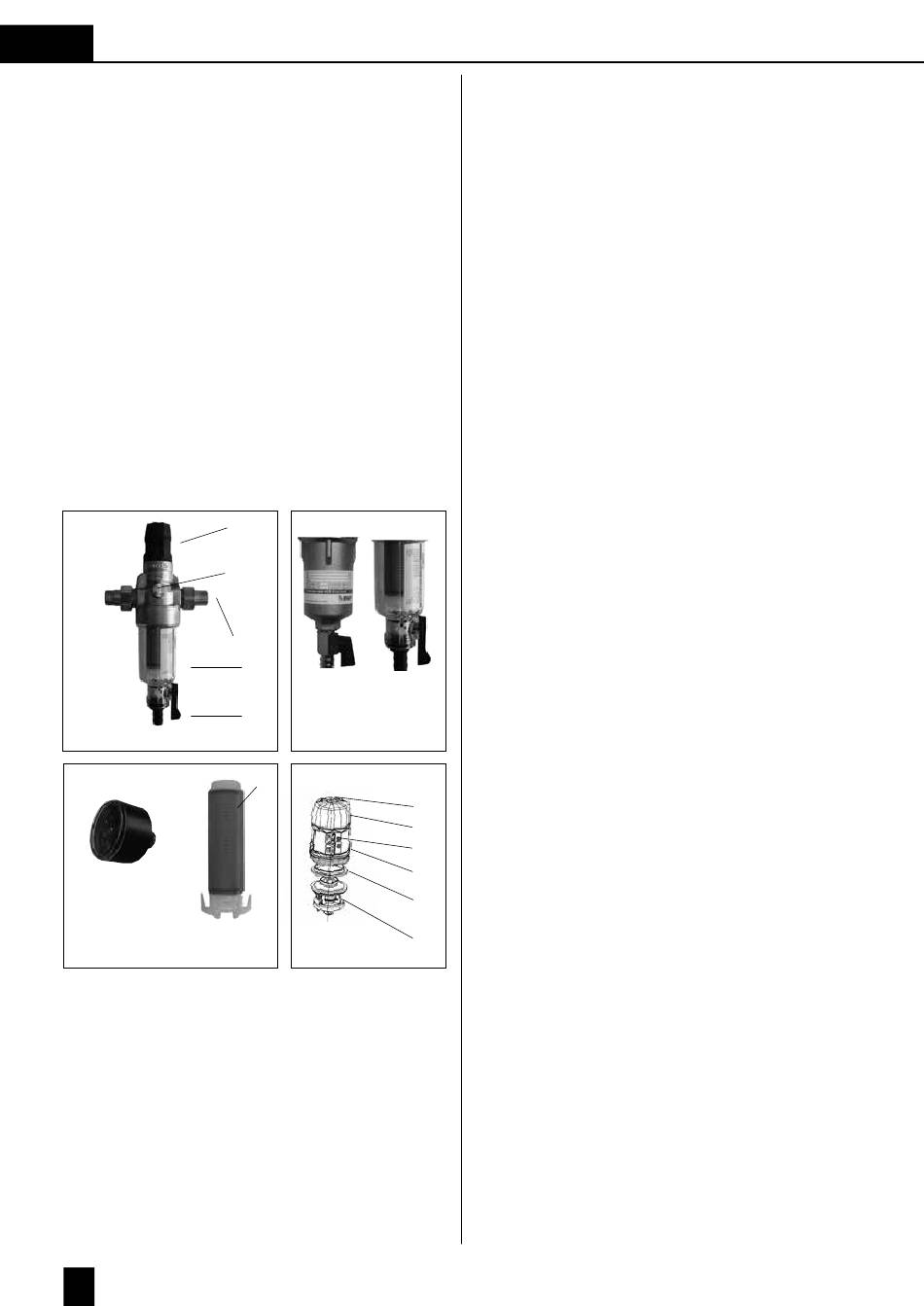

1. La fornitura comprende
Protector mini HWS composto da:
1. Testata in ottone con riduttore di pressione
2. Raccordi di collegamento con guarnizioni, non
al Nr. 810599
3. Coppa in sintetica, non al Nr. 810560 (coppa
in ottone)
4. Elemento filtrante in acciaio inox
5. Rubinetto di scarico e spurgo

Riduttore di pressione:

6. Vite di arresto
7. Manopola
8. Indicazione del valore di pressione di uscita
impostato
9. Cappello dell amolla
10. Anello di scorrimento
11. Inserto riduttore di pressione
12. ¼" spina per il collegamento di un manometro
opzionale
Filtro HWS C/R
Accessori:
Manometro
(Art.-Nr. 333800)
Elemento filtrante di
ricambio(Art.-Nr. 072843)

2. Utilizzo

2.1 Filtrazione

Il Protector mini HWS è destinato alla filtrazione
dell'acqua potabile e sanitaria. Protegge le linee
dell'acqua e i componenti di sistema collegati da
anomalie funzionali e dalla corrosione causate dalla
presenza di particelle estranee (ruggine, sporcizia,
sabbia, fibre, ecc.). Il filtro non deve essere utilizzato
con acqua di circuiti che trattano sostanze chimiche,
acqua di processo e acqua di raffreddamento per
16
1
12
2
3
Coppa in
Coppa
5
ottone
sintetica
H/R
C/R
4
impianti a raffreddamento in continuo. Per acque
contenenti particelle di sporco di grandi dimensioni,
è necessario anteporre un separatore. I filtri non sono
adatti per oli, grassi, solventi, saponi e altri elementi
con proprietà lubrificanti e nemmeno per la separazi-
one di sostante idrosolubili.
2.2 Riduttore di pressione
Il riduttore di pressione integrato, inserito a valle del
filtro serve per la regolazione e la riduzione della
pressione di uscita, prevalentemente negli impianti di
rifornimento idrico ad uso domestico. Mantiene pres-
soché costante la pressione in uscita; infatti anche
se la pressione in ingresso risulta essere prossima al
valore di 16 bar, il riduttore provvede a mantenere la
pressione in uscita entro i valori impostati, ad. es. 3
bar. Una pressione costante e non eccessiva garantis-
ce l'efficienza della rubinetteria e delle apparecchia-
ture di tutto l'impianto idrico domestico, consente di
risparmiare fino al 50% di acqua e riduce al minimo
il livello di rumorosità. L'installazione di un riduttore
di pressione è consigliata a partire da una pressione
di ingresso di 4 bar.

3. Funzionamento

3.1 Filtrazione
L'acqua da filtrare fluisce dall'apposito ingresso nel
filtro, da qui attraversa l'elemento filtrante (dall'esterno
verso l'interno) e va verso l'uscita dell'acqua filtrata.
Durante questo tragitto i corpi estranei con dimensi-
oni superiori a quelle dell'unità filtrante vengono trat-
tenute sul lato esterno del tessuto del filtro. L'acqua
pulita arriva al sistema di tubazioni. Se in seguito
6
all'accumulo di sporcizia sul tessuto del filtro, la pressi-
7
one dell'acqua diminuisce troppo, l'elemento filtrante
8
deve essere sostituito, AL MASSIMO OGNI SEI MESI!
9
10
3.2 Riduttore di pressione
Il riduttore di pressione lavora in base al principio della
11
compensazione della valvola a sede unica. Il meccanis-
mo agisce partendo dalla pressione di uscita attraverso
una grande membrana ed una molla di compressione,
di cui può essere modificata la tensione e dunque la pres-
sione di uscita grazie alla manopola (7). L'indicatore (8)
indica il valore impostato per la pressione in uscita. La
valvola di non ritorno si apre al prelievo di acqua solo
nella direzione del flusso mentre nella posizione di ripo-
so o contropressione è chiusa ermeticamente.

4. Premesse all'installazione

Attenzione: l'installazione dell'apparecchiatura deve
essere effettuata da personale qualificato nel rispetto
