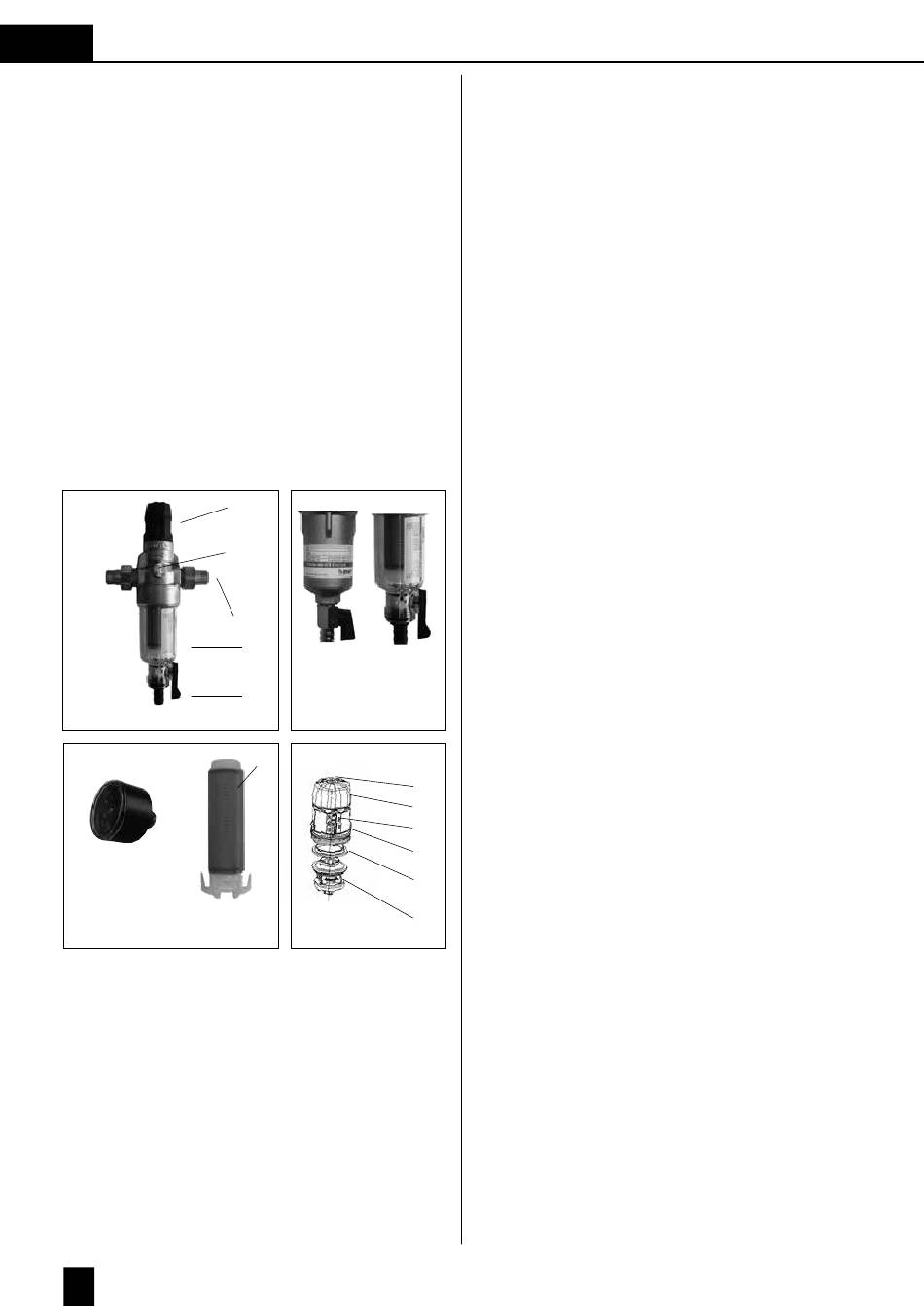

1. Etendue de la livraison
Protector mini HWS comprenant:
1. Tête de filtre en laiton avec réducteur de
pression
2. Raccords avec joints, pas au Article-No. 810599
3. Partie inférieure en plastifié, pas au Article-No.
810560 (Partie inférieure en laiton)
4. Elément filtrant en inox
5. Vanne de rinçage
Le réducteur de pression est composé de:
6. Vis de blocage
7. Bouton de réglage
8. Pointeau
9. Corps
10. Palier
11. Siège
12. Bouchon ¼" pour bracher un manomètre de
pression en option
Filtre HWS C/R
Accessoire:
Manomètre
(Art.-Nr. 333800)
Elément filtrant de rechange
(Art.-Nr. 072843)

2. Utilisation

2.1 Filtration

Ce filtre est destiné à la filtration d'eau potable et
d'utilité. Ils protègent les tuyauteries et les équipe-
ments qui y sont raccordés contre les pannes et la cor-
rosion provoquées par les particules étrangères telles
que particules de rouille, copeaux, sable, fibres, etc.
Les filtres ne peuvent pas être utilisés dans les circuits
d'eau traitée par des produits chimiques.
En cas d'utilisation pour la filtration d'eau de process
et d'eau de refroidissement pour systèmes en continu,
12
1
12
2
3
Partie
Partie
inférieure
inférieure
5
en laiton
en plastifiè
H/R
C/R
4
le conseil d'un spécialiste est nécessaire. Pour les
eaux contenant des particules grossières, un dégril-
leur doit être monté en amont. Les filtres ne convi-
ennent pas aux huiles, graisses, solvants, savons et
autres substances lubrifiantes. Ils ne conviennent pas
non plus à la séparation de substances dissoutes
dans l'eau.
2.2 Réducteur de pression
Le réducteur de réduction de pression intégré, monté
en aval du filtre, sert à réduire la pression par détente,
essentiellement dans les installations domestiques.
Il maintient en aval une pression constante même
en cas de pression d'entrée de 16 bar. Par exemple
une pression de 3 bar après détente. Une pression
constante et modérée protège la robinetterie et les
appareils raccordés au réseau d'eau.
Nous recommandons l'installation d'un réducteur de
pression à partir de 4 bar en amont.

3. Fonctionnement

3.1 Filtration
L'eau brute passe par l'entrée d'eau brute du filtre et
traverse l'élément filtrant de l'extérieur vers l'intérieur
jusqu'à la sortie d'utilisation.
Les particules > 30/100 μm sont alors retenues à la
surface extérieure du tissu filtrant. L'eau entrant dans
le réseau de canalisation est propre.
En cas d'encrassement progressif du tissu filtrant ent-
raînant une baisse sensible de la pression d'eau, ou
au plus tard tous des six mois, l'élément filtrant est à
remplacer ou à nettoyer.
6
7
3.2 Réducteur de pression
8
Le réducteur de pression fonctionne selon le principe
9
de la vanne déchargée. Le principe est assuré par
10
une membrane et un ressort dont la tension - donc la
pression en aval – peut être modifiée par le bouton
11
(7). L'indicateur (8) indique la valeur de la pression
aval obtenue.
4. Conditions préalables de montages
Attention: le filtre doit être installé par un installateur
agréé, selon les instructions de montage et
d'utilisation en vigueur.
Respecter les prescriptions d'installation locales, les
directives générales et les données techniques de
l'appareil. Monter le filtre dans les conduites d'eau
froide en amont des dispositifs à protéger. Prévoir
systématiquement des vannes d'arrêt.
Attention: Le local dans lequel doit être installé le filt-
re est impérativement à l'abri du gel et d'influences
perturbantes (des rayonnements ultraviolets, des
