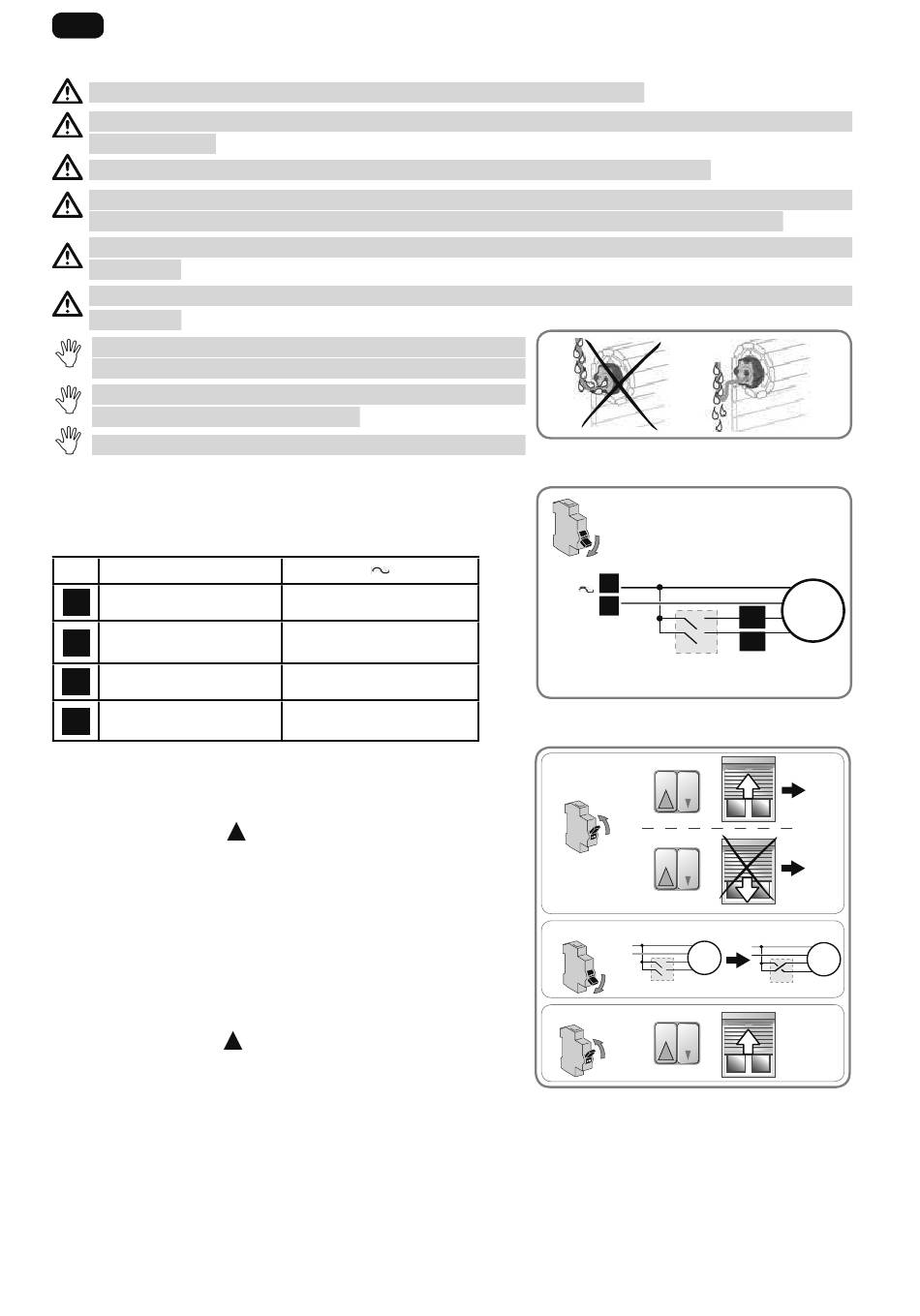

2.2. CÂBLAGE
Respecter la Norme NF C 15-100 pour les installations électriques.
Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon
ou un fourreau.
Attacher les câbles pour éviter tout contact avec une partie en mouvement.
Si la motorisation est utilisée en extérieur, et si le câble d'alimentation est de type H05-VVF,
alors installer le câble dans un conduit résistant aux UV, par exemple sous goulotte.
Le câble du S&SO-RS100 io HYBRID est démontable. S'il est endommagé, le remplacer à
l'identique.
Laisser le câble d'alimentation de la motorisation accessible : il doit pouvoir être remplacé
facilement.
Toujours faire une boucle sur le câble d'alimentation
pour éviter la pénétration d'eau dans la motorisation !
Le S&SO-RS100 io HYBRID est une motorisation
Classe II, il n'a pas de fil de terre.
La connection au point de commande est obligatoire.
Couper l'alimentation secteur.
-
Connecter la motorisation et le point de commande
-
filaire selon les informations du tableau ci-dessous.
Câble
Gris
L
Bleu
N
Noir
S1
Marron
S2
Rétablir l'alimentation. Vérifier le sens de rotation de la
1)
motorisation à l'aide du point de commande filaire :
Faire un appui sur
-
Si le volet roulant monte, le câblage est correct :
→
passer au chapitre Mise en service.
Si le volet roulant descend, passer à l'étape
→
suivante.
Couper l'alimentation.
2)
Inverser le fil marron et le fil noir reliés au point de
-
commande filaire.
Rétablir l'alimentation.
3)
Faire un appui sur
-

2.3. MISE EN SERVICE

Identification des étapes à effectuer
Deux procédures de mise en service sont possibles :
-
• soit avec uniquement le point de commande filaire : Procédure schéma A
• soit avec un point de commande io-homecontrol
En outre, le réglage des fins de course dépend du type de volets roulants.
-
