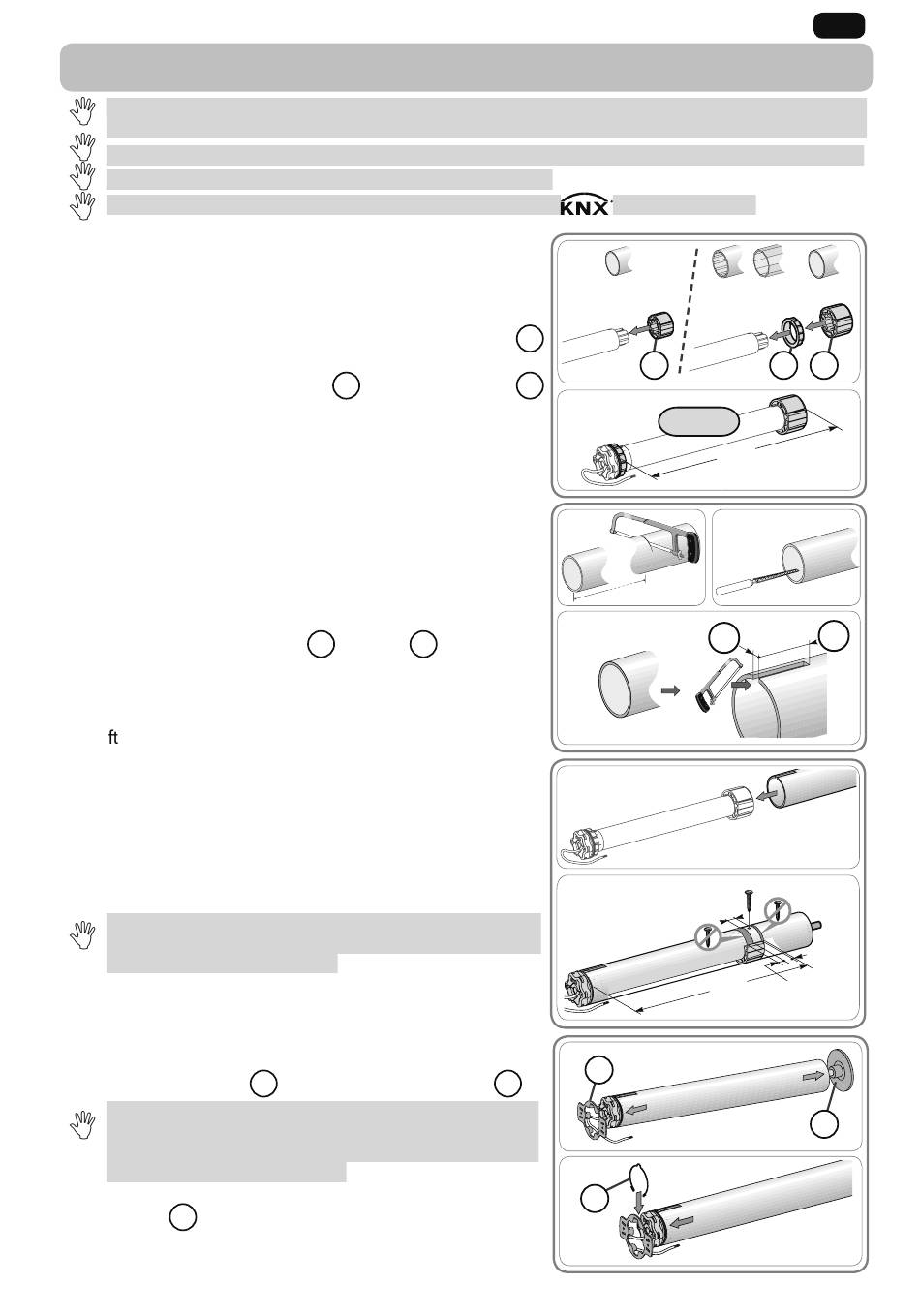

2. INSTALLATION

Diese Anweisungen sind von der fachlich qualifizierten Person für Antriebe und Automatisierungen
im Haustechnikbereich, die den Antrieb S&SO-RS100 io HYBRID installiert, unbedingt einzuhalten.
Den Antrieb nicht fallen lassen, keinen Stößen aussetzen, nicht anbohren, nicht in Wasser tauchen.
Für jeden Antrieb eine eigene Bedieneinheit installieren.
Der Antrieb S&SO-RS100 io HYBRID ist mit dem System

2.1. MONTAGE

2.1.1. Vorbereitung des Antriebs
Montieren Sie die erforderlichen Ausrüstungsteile,
1)
um den Antrieb in die Welle einzusetzen:
• Montieren Sie dazu entweder nur den Mitnehmer
auf dem Antrieb.
• Oder bringen Sie den Adapter
auf dem Antrieb an.
Messen Sie die Länge (L1) zwischen der Innenkante des
2)
Antriebskopfs und der Außenkante des Mitnehmers.
2.1.2. Vorbereitung der Welle
Schneiden Sie die Welle entsprechend dem Produkt,
1)
für den der Antrieb vorgesehen ist, auf die gewünschte
Länge zu.
Entgraten Sie die Welle und entfernen Sie die Späne.
2)
Sägen Sie bei einem Präzisionsrohr (mit glatter
3)
Innenseite) eine Ausklinkung mit folgenden
Abmessungen in das Rohr:
2.1.3. Zusammenbau von Antrieb und Welle
Schieben Sie den Antrieb in die Welle. Positionieren
1)
Sie bei einem Präzisionsrohr die Ausklinkung auf dem
Sti des Adapters.
Der Mitnehmer muss verdrehsicher in der Welle blockiert
2)
sein. Vorgehen bei Präzisionsrohren:
• Fixieren Sie die Welle mit 4 selbstschneidenden
Schrauben (Ø 5 mm) oder 4 Stahl-Blindnieten
(Ø 4,8 mm) am Mitnehmer, wobei für die Schrauben/
Blindnieten folgende Abstände einzuhalten sind:
zwischen 5 und 15 mm bis zur Außenkante des
Mitnehmers unabhängig von der verwendeten Welle.
Die selbstschneidenden Schrauben bzw. Blindnieten
dürfen nicht auf dem Antrieb, sondern nur auf dem
Mitnehmer befestigt werden.
• Bei einer Welle ohne glatte Innenseite können Sie auch
einen Mitnehmerstopp verwenden.
2.1.4. Anbringen der Baugruppe Antrieb/Welle
Montieren und befestigen Sie die Baugruppe Antrieb/Welle
1)
auf dem Gegenlager
Stellen Sie sicher, dass die Baugruppe Antrieb/Welle
im Gegenlager verriegelt ist, um zu verhindern, dass
die Baugruppe Antrieb/Welle aus der Befestigung des
Antriebslagers herausrutscht.
Verwenden Sie je nach Art des Antriebslagers einen
2)
Federring .
h
Copyright © 2014 - 2016 Somfy SAS. All rights reserved.
und den Mitnehmer
b
= 4 mm;
d e
und auf dem Antriebslager
f
1)
Ø = 47 mm
a
c
2)
1)
3)
= 28 mm.
1)
2)
1)
g
:
g
2)
h
nicht kompatibel.
a b
L1 = ...
L1
2)
d
15 mm
L1
Abbildungen ohne Gewähr.
