1
Application
L'appareil de mesure A2000 sert à analyser et à surveiller les réseaux triphasés. Il peut être utilisé directe-
ment avec les convertisseurs internes dans les réseaux triphasés jusqu'à 5 A et 500 V de tension nominale;
l'appareil peut également effectuer des mesures dans les réseaux à moyenne tension en liaison avec des
convertisseurs externes de courant et de tension.
L'A2000 enregistre les tensions, courants, fréquences et décalages de phases dans les réseaux à trois et à
quatre fils. A partir de ces informations, il calcule les puissances active, réactive et apparente, les énergies
active et réactive ainsi que le facteur de puissance pour chacune des phases et pour l'ensemble du réseau.
Avec les courants et les tensions de phase, une analyse d'harmoniques (FFT = Fast Fourier Transformation)
est effectuée et les harmoniques sont calculées jusqu'à la 15ème. Pour les tensions simples sont affichés
les facteurs de distorsion des différentes harmonies et le facteur de distorsion total, et pour les courants les
valeurs efficaces correspondantes.
Les rapports de transformation des convertisseurs peuvent être modifiés ce qui permet d'afficher directe-
ment sur l'A2000 toutes les données mesurées primaires. Les maximums de toutes les grandeurs du
réseau mesurées ou calculées sont mémorisés. Des dépassements des valeurs limites peuvent déclencher
d'autres actions par l'intermédiaire de sorties à relais. Vous pouvez connecter des compteurs d'énergie,
des traceurs, des enregistreurs de données et des circuits de régulation aux sorties numériques et analogi-
ques. L'appareil peut être intégré dans un système de bus de champ ou dans un réseau LON par l'intermé-
diaire des interfaces de communication. Celles-ci permettent également de le paramétrer depuis un PC.
2
Description de l'appareil
2.1

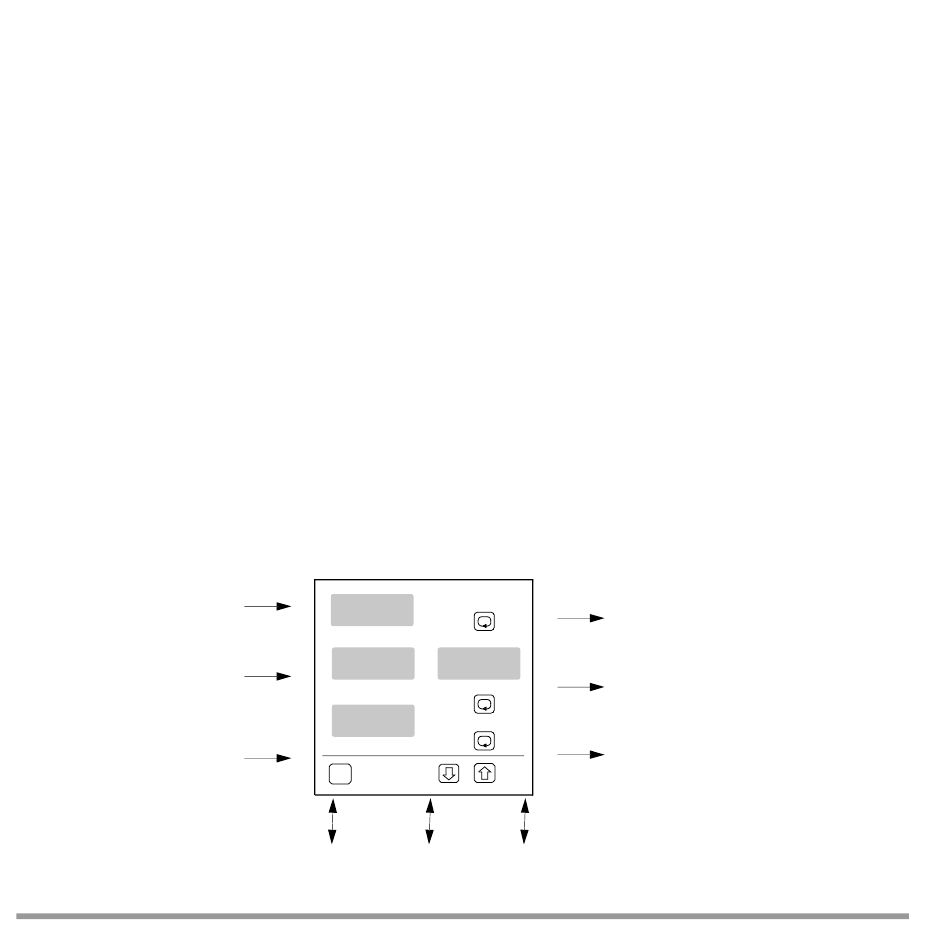

Vue d'ensemble de l'appareil
Entrées
3x
entrées tension
3x
entrées courant
1x
entrée synchrone
Interfaces de
communication
4
A2000
P
Bus de champ
PC
RS485 (pas en
RS-232
cas de LON)
Sorties
2x
relais de valeur limite
relais 1, relais 2
2x
sorties d'impulsions (option)
S01, S02
S0 standard
4x
sorties analogiques
A1, A2 (A3, A4 en option)
LON
(option)
GOSSEN METRAWATT GMBH
